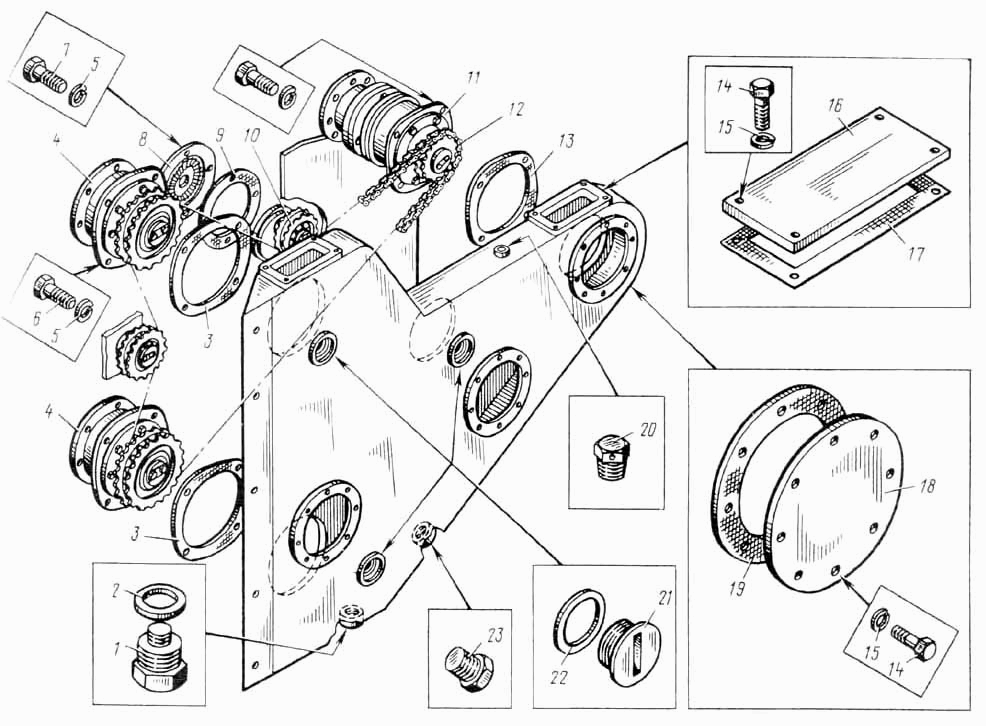

DE- Цепная передача
100%
Название детали
Пробка магнитная Мх
Заводской номер
36-1009200
Количество на модель
1
№
1
Название детали
прокладка
Заводской номер
ДЭ-226.70.00.009
Количество на модель
1
№
2
Название детали
прокладка
Заводской номер
Д-902 10.00 016
Количество на модель
2
№
3
Название детали
Винтовая звезда
Заводской номер
ДЭ-226.10.03.000
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
16
№
5
Название детали
Болт (d=16, l=35, L0=35, H=9, S=22)
Заводской номер
М16х35.7796
Количество на модель
12
№
6
Название детали
Болт
Заводской номер
М16х40,7796
Количество на модель
4
№
7
Название детали
Крышка натяжной звездочки
Заводской номер
Д-902.10.18.000
Количество на модель
1
№
8
Название детали
прокладка
Заводской номер
Д-902.10.00.013
Количество на модель
1
№
9
Название детали
Натяжная звезда
Заводской номер
Д-902.10.11.000
Количество на модель
1
№
10
Название детали
Звездочка ведущая
Заводской номер
Д-902.10.12.000
Количество на модель
1
№
11
Название детали
Цепь ( двойных звена)
Заводской номер
2ПР-25,4-11340.13568
Количество на модель
1
№
12
Название детали
прокладка
Заводской номер
Д-902.10.00.018
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
32
№
14
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
32
№
15
Название детали
Крышка верхняя
Заводской номер
Д-902.10.00.007
Количество на модель
2
№
16
Название детали
прокладка
Заводской номер
Д-902.10 00.008
Количество на модель
2
№
17
Название детали
Крышка
Заводской номер
Д-902.10.00.023
Количество на модель
3
№
18
Название детали
прокладка
Заводской номер
Д-902.10.00.024
Количество на модель
3
№
19
Название детали
Пробка- сапун
Заводской номер
Д-902.10.00.009
Количество на модель
1
№
20
Название детали
Пробка
Заводской номер
Д-902.10.00.032
Количество на модель
3
№
21
Название детали
прокладка
Заводской номер
Д-902.10.00.027
Количество на модель
3
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пробка магнитная Мх | 36-1009200 | 1 | 1 | 1 | |||
| 2 | прокладка | ДЭ-226.70.00.009 | 1 | 1 | 2 | |||
| 3 | прокладка | Д-902 10.00 016 | 2 | 2 | 3 | |||
| 4 | Винтовая звезда | ДЭ-226.10.03.000 | 2 | 2 | 4 | |||
| 5 | Шайба | 16.6402 | 16 | 16 | 5 | |||
| 6 | Болт (d=16, l=35, L0=35, H=9, S=22) | М16х35.7796 | 12 | 12 | 6 | |||
| 7 | Болт | М16х40,7796 | 4 | 4 | 7 | |||
| 8 | Крышка натяжной звездочки | Д-902.10.18.000 | 1 | 1 | 8 | |||
| 9 | прокладка | Д-902.10.00.013 | 1 | 1 | 9 | |||
| 10 | Натяжная звезда | Д-902.10.11.000 | 1 | 1 | 10 | |||
| 11 | Звездочка ведущая | Д-902.10.12.000 | 1 | 1 | 11 | |||
| 12 | Цепь ( двойных звена) | 2ПР-25,4-11340.13568 | 1 | 1 | 12 | |||
| 13 | прокладка | Д-902.10.00.018 | 1 | 1 | 13 | |||
| 14 | Болт | М8х20.7796 | 32 | 32 | 14 | |||
| 15 | Шайба | 8.6402 | 32 | 32 | 15 | |||
| 16 | Крышка верхняя | Д-902.10.00.007 | 2 | 2 | 16 | |||
| 17 | прокладка | Д-902.10 00.008 | 2 | 2 | 17 | |||
| 18 | Крышка | Д-902.10.00.023 | 3 | 3 | 18 | |||
| 19 | прокладка | Д-902.10.00.024 | 3 | 3 | 19 | |||
| 20 | Пробка- сапун | Д-902.10.00.009 | 1 | 1 | 20 | |||
| 21 | Пробка | Д-902.10.00.032 | 3 | 3 | 21 | |||
| 22 | прокладка | Д-902.10.00.027 | 3 | 3 | 22 |
