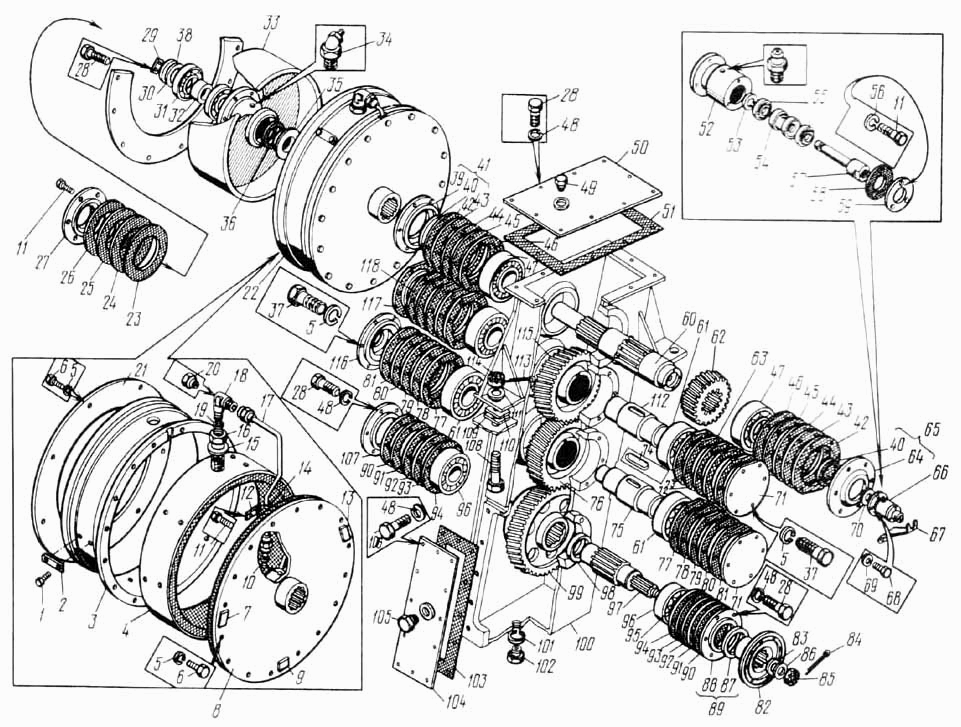

ДЭ- Редуктор промежуточный
100%
Название детали
Болт
Заводской номер
Д-902.70.04.009
Количество на модель
12
№
1
Название детали
Стопорная пластина
Заводской номер
Д-902.70.04.010
Количество на модель
6
№
2
Название детали
Втулка корпуса муфты
Заводской номер
Д-902.70.04.008
Количество на модель
1
№
3
Название детали
Баллон
Заводской номер
ПМ 500х125
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
36
№
5
Название детали
Болт
Заводской номер
М12х2.7796
Количество на модель
24
№
6
Название детали
Балансировочная плита
Заводской номер
Д-902.70.04.012
Количество на модель
2
№
7
Название детали
Диск муфты
Заводской номер
Д-902 70.04.100
Количество на модель
1
№
8
Название детали
Балансировочная плита
Заводской номер
Д-902 70.04.012 -01
Количество на модель
2
№
9
Название детали
Штуцер
Заводской номер
Д-902.70.04.006
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
М6х16.7798
Количество на модель
5
№
11
Название детали
Стопорная пластина
Заводской номер
Д-902.70.04.011
Количество на модель
6
№
12
Название детали
Балансировочная плита
Заводской номер
Д-902.70.04.012 -02
Количество на модель
2
№
13
Название детали
прокладка
Заводской номер
Д-902.70.04.001
Количество на модель
1
№
14
Название детали
Стопорная шайба
Заводской номер
Д-902.70.04.004
Количество на модель
1
№
15
Название детали
Орех
Заводской номер
Д-902.70.04.003
Количество на модель
1
№
16
Название детали
Трубопровод муфты сцепления
Заводской номер
Д-902.70.04.206
Количество на модель
1
№
17
Название детали
Угольник
Заводской номер
Д-902.70.04.002
Количество на модель
1
№
18
Название детали
прокладка
Заводской номер
Д-902.70.04.065
Количество на модель
1
№
19
Название детали
Пробка
Заводской номер
ТМ-59МГ.90.10.025
Количество на модель
1
№
20
Название детали
Крышка
Заводской номер
Д-902.70.04.007
Количество на модель
1
№
21
Название детали
Муфта
Заводской номер
Д-902.70.04.000
Количество на модель
1
№
22
Название детали
прокладка
Заводской номер
Д-902.70.05.002
Количество на модель
3
№
23
Название детали
прокладка
Заводской номер
Д-902.70.05.002-01
Количество на модель
2
№
24
Название детали
прокладка
Заводской номер
Д-902.70.05.002-02
Количество на модель
2
№
25
Название детали
прокладка
Заводской номер
Д-902.70.05.001
Количество на модель
1
№
26
Название детали
Крышка
Заводской номер
Д-902.70.00.038
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
М10х25.7796
Количество на модель
24
№
28
Название детали
Планка
Заводской номер
ДЭ-226.70.00.007
Количество на модель
1
№
29
Название детали
Шайба
Заводской номер
ДЭ-226.70.00.008
Количество на модель
1
№
30
Название детали
Подшипник
Заводской номер
7214АУ.333
Количество на модель
2
№
31
Название детали
Втулка
Заводской номер
Д-902.70.00.003
Количество на модель
1
№
32
Название детали
Шкив ведущий
Заводской номер
Д-902.70.05.100
Количество на модель
1
№
33
Название детали
Масленка
Заводской номер
2.3.45.19853
Количество на модель
1
№
34
Название детали
Втулка
Заводской номер
Д-902.70.00.002
Количество на модель
1
№
35
Название детали
Манжета
Заводской номер
1,2-80х105.8782
Количество на модель
1
№
36
Название детали
Болт
Заводской номер
М12х30.7796
Количество на модель
36
№
37
Название детали
прокладка
Заводской номер
Д-902.70.00.020-03
Количество на модель
4
№
38
Название детали
Крышка
Заводской номер
Д-902.70.07 001
Количество на модель
1
№
39
Название детали
Манжета
Заводской номер
1,2-110х135-1.8752
Количество на модель
1
№
40
Название детали
Крышка
Заводской номер
Д-902.70.07.000
Количество на модель
1
№
41
Название детали
прокладка
Заводской номер
Д-902.70.00.009
Количество на модель
2
№
42
Название детали
прокладка
Заводской номер
Д-902.70.00.010
Количество на модель
2
№
43
Название детали
прокладка
Заводской номер
Д-902.70.00.010-01
Количество на модель
5
№
44
Название детали
прокладка
Заводской номер
Д-902.70.00.010-02
Количество на модель
5
№
45
Название детали
прокладка
Заводской номер
Д-902.70.00.010-03
Количество на модель
4
№
46
Название детали
Подшипник
Заводской номер
7618М.333
Количество на модель
2
№
47
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
34
№
48
Название детали
Пробка- сапун
Заводской номер
Д-902.10.00.009
Количество на модель
1
№
49
Название детали
Крышка
Заводской номер
Д-902.70.11.000
Количество на модель
1
№
50
Название детали
прокладка
Заводской номер
Д-902.70.00.046
Количество на модель
1
№
51
Название детали
Корпус муфты
Заводской номер
Д-902.70.01.011
Количество на модель
1
№
52
Название детали
КОЛЬЦО
Заводской номер
Д-902.70.01.016
Количество на модель
1
№
53
Название детали
Втулка
Заводской номер
Д-902.70.01.014
Количество на модель
1
№
54
Название детали
Подшипник
Заводской номер
60202.7242
Количество на модель
2
№
55
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
3
№
56
Название детали
Шпиндель муфта
Заводской номер
Д-902.70 01.013
Количество на модель
1
№
57
Название детали
прокладка
Заводской номер
Д-902.70.01.015
Количество на модель
1
№
58
Название детали
Крышка
Заводской номер
Д-902.70.01.012
Количество на модель
1
№
59
Название детали
ВАЛ
Заводской номер
Д-902.70.00.013
Количество на модель
1
№
60
Название детали
Подшипник
Заводской номер
7616 кН.333
Количество на модель
4
№
61
Название детали
Шестерня
Заводской номер
ДЭ-226.70.00.011
Количество на модель
1
№
62
Название детали
прокладка
Заводской номер
Д-902.70.00.020-01
Количество на модель
2
№
63
Название детали
Крышка
Заводской номер
Д-902.70.06.001
Количество на модель
1
№
64
Название детали
Крышка
Заводской номер
Д-902.70.06.000
Количество на модель
1
№
65
Название детали
Муфта
Заводской номер
Д-902.70.01.000
Количество на модель
1
№
66
Название детали
Кронштейн
Заводской номер
Д-902.70.00.033
Количество на модель
1
№
67
Название детали
Болт
Заводской номер
3М8х20.7796
Количество на модель
9
№
68
Название детали
Шайба
Заводской номер
8.11371
Количество на модель
4
№
69
Название детали
прокладка
Заводской номер
Д-902.70.01.002
Количество на модель
1
№
70
Название детали
Крышка
Заводской номер
Д-902.70.00.018
Количество на модель
3
№
71
Название детали
прокладка
Заводской номер
Д-902.70.00.020
Количество на модель
2
№
72
Название детали
прокладка
Заводской номер
Д-902.70.00.019
Количество на модель
2
№
73
Название детали
шпонка
Заводской номер
2-25х14х16.23360
Количество на модель
2
№
74
Название детали
Вот
Заводской номер
Д-902.70.00.024
Количество на модель
1
№
75
Название детали
Шестерня
Заводской номер
ДЭ-226.70.00.013
Количество на модель
1
№
76
Название детали
прокладка
Заводской номер
Д-902.70.00 025
Количество на модель
2
№
77
Название детали
прокладка
Заводской номер
Д-902.70.00.026
Количество на модель
2
№
78
Название детали
прокладка
Заводской номер
Д-902.70.00.026-01
Количество на модель
2
№
79
Название детали
прокладка
Заводской номер
Д-902.70.00.626-02
Количество на модель
5
№
80
Название детали
прокладка
Заводской номер
Д-902.70.00.026-03
Количество на модель
4
№
81
Название детали
Фланец
Заводской номер
210-2201102
Количество на модель
1
№
82
Название детали
прокладка
Заводской номер
Д-902.11.00.033
Количество на модель
1
№
83
Название детали
Шплинт
Заводской номер
5х63.397
Количество на модель
1
№
84
Название детали
Гайка специальная
Заводской номер
Д-902.11.00.008
Количество на модель
1
№
85
Название детали
Шайба
Заводской номер
Д-902.11.00.009
Количество на модель
1
№
86
Название детали
Манжета
Заводской номер
1,2-75х100.8752
Количество на модель
1
№
87
Название детали
Крышка
Заводской номер
Д-902.11.04.001
Количество на модель
1
№
88
Название детали
Крышка
Заводской номер
Д-902.11.04.000
Количество на модель
1
№
89
Название детали
прокладка
Заводской номер
Д-902.11.00.029
Количество на модель
2
№
90
Название детали
прокладка
Заводской номер
Д-902.11.00.025-03
Количество на модель
2
№
91
Название детали
прокладка
Заводской номер
Д-902.11.00.025-02
Количество на модель
2
№
92
Название детали
прокладка
Заводской номер
Д-902.11.00.025-01
Количество на модель
5
№
93
Название детали
прокладка
Заводской номер
Д-902.11.00.025
Количество на модель
2
№
94
Название детали
Шайба
Заводской номер
Д-902.70.00.035
Количество на модель
1
№
95
Название детали
Подшипник
Заводской номер
7614.333
Количество на модель
2
№
96
Название детали
ВАЛ
Заводской номер
Д-902.70.00.030
Количество на модель
1
№
97
Название детали
Втулка
Заводской номер
Д-902.70.00.047
Количество на модель
1
№
98
Название детали
Шестерня
Заводской номер
ДЭ-226.70.00.014
Количество на модель
1
№
99
Название детали
корпус
Заводской номер
ДЭ-226.70.00.200
Количество на модель
1
№
100
Название детали
прокладка
Заводской номер
ТО-18.06.00.021
Количество на модель
1
№
101
Название детали
Пробка магнитная в сборе
Заводской номер
35-1009200
Количество на модель
1
№
102
Название детали
прокладка
Заводской номер
ДЭ-22670.00.006
Количество на модель
1
№
103
Название детали
Крышка
Заводской номер
ДЭ-226.70.00.100
Количество на модель
1
№
104
Название детали
прокладка
Заводской номер
ДЭ-226.70.00.009
Количество на модель
1
№
105
Название детали
Болт
Заводской номер
М10х20.7796
Количество на модель
12
№
106
Название детали
Крышка
Заводской номер
Д-902.70.00.004
Количество на модель
1
№
107
Название детали
Болт
Заводской номер
Д-902.70.00.045
Количество на модель
4
№
108
Название детали
прокладка
Заводской номер
Д-902.70.00.042
Количество на модель
2
№
109
Название детали
прокладка
Заводской номер
Д-902.70.00.042-01
Количество на модель
2
№
110
Название детали
Шайба
Заводской номер
20.6958
Количество на модель
4
№
111
Название детали
Вот
Заводской номер
Д-902.70.00.017
Количество на модель
1
№
112
Название детали
Шплинт
Заводской номер
4х40.397
Количество на модель
4
№
113
Название детали
Орех
Заводской номер
М20.5918
Количество на модель
4
№
114
Название детали
Шестерня
Заводской номер
ДЭ-226.70.00.012
Количество на модель
1
№
115
Название детали
Крышка
Заводской номер
Д-902.70 08.001
Количество на модель
1
№
116
Название детали
прокладка
Заводской номер
Д-902.70.00.020-02
Количество на модель
5
№
117
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | Д-902.70.04.009 | 12 | 12 | 1 | |||
| 2 | Стопорная пластина | Д-902.70.04.010 | 6 | 6 | 2 | |||
| 3 | Втулка корпуса муфты | Д-902.70.04.008 | 1 | 1 | 3 | |||
| 4 | Баллон | ПМ 500х125 | 1 | 1 | 4 | |||
| 5 | Шайба | 12.6402 | 36 | 36 | 5 | |||
| 6 | Болт | М12х2.7796 | 24 | 24 | 6 | |||
| 7 | Балансировочная плита | Д-902.70.04.012 | 2 | 2 | 7 | |||
| 8 | Диск муфты | Д-902 70.04.100 | 1 | 1 | 8 | |||
| 9 | Балансировочная плита | Д-902 70.04.012 -01 | 2 | 2 | 9 | |||
| 10 | Штуцер | Д-902.70.04.006 | 1 | 1 | 10 | |||
| 11 | Болт | М6х16.7798 | 5 | 5 | 11 | |||
| 12 | Стопорная пластина | Д-902.70.04.011 | 6 | 6 | 12 | |||
| 13 | Балансировочная плита | Д-902.70.04.012 -02 | 2 | 2 | 13 | |||
| 14 | прокладка | Д-902.70.04.001 | 1 | 1 | 14 | |||
| 15 | Стопорная шайба | Д-902.70.04.004 | 1 | 1 | 15 | |||
| 16 | Орех | Д-902.70.04.003 | 1 | 1 | 16 | |||
| 17 | Трубопровод муфты сцепления | Д-902.70.04.206 | 1 | 1 | 17 | |||
| 18 | Угольник | Д-902.70.04.002 | 1 | 1 | 18 | |||
| 19 | прокладка | Д-902.70.04.065 | 1 | 1 | 19 | |||
| 20 | Пробка | ТМ-59МГ.90.10.025 | 1 | 1 | 20 | |||
| 21 | Крышка | Д-902.70.04.007 | 1 | 1 | 21 | |||
| 22 | Муфта | Д-902.70.04.000 | 1 | 1 | 22 | |||
| 23 | прокладка | Д-902.70.05.002 | 3 | 3 | 23 | |||
| 24 | прокладка | Д-902.70.05.002-01 | 2 | 2 | 24 | |||
| 25 | прокладка | Д-902.70.05.002-02 | 2 | 2 | 25 | |||
| 26 | прокладка | Д-902.70.05.001 | 1 | 1 | 26 | |||
| 27 | Крышка | Д-902.70.00.038 | 1 | 1 | 27 | |||
| 28 | Болт | М10х25.7796 | 24 | 24 | 28 | |||
| 29 | Планка | ДЭ-226.70.00.007 | 1 | 1 | 29 | |||
| 30 | Шайба | ДЭ-226.70.00.008 | 1 | 1 | 30 | |||
| 31 | Подшипник | 7214АУ.333 | 2 | 2 | 31 | |||
| 32 | Втулка | Д-902.70.00.003 | 1 | 1 | 32 | |||
| 33 | Шкив ведущий | Д-902.70.05.100 | 1 | 1 | 33 | |||
| 34 | Масленка | 2.3.45.19853 | 1 | 1 | 34 | |||
| 35 | Втулка | Д-902.70.00.002 | 1 | 1 | 35 | |||
| 36 | Манжета | 1,2-80х105.8782 | 1 | 1 | 36 | |||
| 37 | Болт | М12х30.7796 | 36 | 36 | 37 | |||
| 38 | прокладка | Д-902.70.00.020-03 | 4 | 4 | 38 | |||
| 39 | Крышка | Д-902.70.07 001 | 1 | 1 | 39 | |||
| 40 | Манжета | 1,2-110х135-1.8752 | 1 | 1 | 40 | |||
| 41 | Крышка | Д-902.70.07.000 | 1 | 1 | 41 | |||
| 42 | прокладка | Д-902.70.00.009 | 2 | 2 | 42 | |||
| 43 | прокладка | Д-902.70.00.010 | 2 | 2 | 43 | |||
| 44 | прокладка | Д-902.70.00.010-01 | 5 | 5 | 44 | |||
| 45 | прокладка | Д-902.70.00.010-02 | 5 | 5 | 45 | |||
| 46 | прокладка | Д-902.70.00.010-03 | 4 | 4 | 46 | |||
| 47 | Подшипник | 7618М.333 | 2 | 2 | 47 | |||
| 48 | Шайба | 10.6402 | 34 | 34 | 48 | |||
| 49 | Пробка- сапун | Д-902.10.00.009 | 1 | 1 | 49 | |||
| 50 | Крышка | Д-902.70.11.000 | 1 | 1 | 50 | |||
| 51 | прокладка | Д-902.70.00.046 | 1 | 1 | 51 | |||
| 52 | Корпус муфты | Д-902.70.01.011 | 1 | 1 | 52 | |||
| 53 | КОЛЬЦО | Д-902.70.01.016 | 1 | 1 | 53 | |||
| 54 | Втулка | Д-902.70.01.014 | 1 | 1 | 54 | |||
| 55 | Подшипник | 60202.7242 | 2 | 2 | 55 | |||
| 56 | Шайба | 6.6402 | 3 | 3 | 56 | |||
| 57 | Шпиндель муфта | Д-902.70 01.013 | 1 | 1 | 57 | |||
| 58 | прокладка | Д-902.70.01.015 | 1 | 1 | 58 | |||
| 59 | Крышка | Д-902.70.01.012 | 1 | 1 | 59 | |||
| 60 | ВАЛ | Д-902.70.00.013 | 1 | 1 | 60 | |||
| 61 | Подшипник | 7616 кН.333 | 4 | 4 | 61 | |||
| 62 | Шестерня | ДЭ-226.70.00.011 | 1 | 1 | 62 | |||
| 63 | прокладка | Д-902.70.00.020-01 | 2 | 2 | 63 | |||
| 64 | Крышка | Д-902.70.06.001 | 1 | 1 | 64 | |||
| 65 | Крышка | Д-902.70.06.000 | 1 | 1 | 65 | |||
| 66 | Муфта | Д-902.70.01.000 | 1 | 1 | 66 | |||
| 67 | Кронштейн | Д-902.70.00.033 | 1 | 1 | 67 | |||
| 68 | Болт | 3М8х20.7796 | 9 | 9 | 68 | |||
| 69 | Шайба | 8.11371 | 4 | 4 | 69 | |||
| 70 | прокладка | Д-902.70.01.002 | 1 | 1 | 70 | |||
| 71 | Крышка | Д-902.70.00.018 | 3 | 3 | 71 | |||
| 72 | прокладка | Д-902.70.00.020 | 2 | 2 | 72 | |||
| 73 | прокладка | Д-902.70.00.019 | 2 | 2 | 73 | |||
| 74 | шпонка | 2-25х14х16.23360 | 2 | 2 | 74 | |||
| 75 | Вот | Д-902.70.00.024 | 1 | 1 | 75 | |||
| 76 | Шестерня | ДЭ-226.70.00.013 | 1 | 1 | 76 | |||
| 77 | прокладка | Д-902.70.00 025 | 2 | 2 | 77 | |||
| 78 | прокладка | Д-902.70.00.026 | 2 | 2 | 78 | |||
| 79 | прокладка | Д-902.70.00.026-01 | 2 | 2 | 79 | |||
| 80 | прокладка | Д-902.70.00.626-02 | 5 | 5 | 80 | |||
| 81 | прокладка | Д-902.70.00.026-03 | 4 | 4 | 81 | |||
| 82 | Фланец | 210-2201102 | 1 | 1 | 82 | |||
| 83 | прокладка | Д-902.11.00.033 | 1 | 1 | 83 | |||
| 84 | Шплинт | 5х63.397 | 1 | 1 | 84 | |||
| 85 | Гайка специальная | Д-902.11.00.008 | 1 | 1 | 85 | |||
| 86 | Шайба | Д-902.11.00.009 | 1 | 1 | 86 | |||
| 87 | Манжета | 1,2-75х100.8752 | 1 | 1 | 87 | |||
| 88 | Крышка | Д-902.11.04.001 | 1 | 1 | 88 | |||
| 89 | Крышка | Д-902.11.04.000 | 1 | 1 | 89 | |||
| 90 | прокладка | Д-902.11.00.029 | 2 | 2 | 90 | |||
| 91 | прокладка | Д-902.11.00.025-03 | 2 | 2 | 91 | |||
| 92 | прокладка | Д-902.11.00.025-02 | 2 | 2 | 92 | |||
| 93 | прокладка | Д-902.11.00.025-01 | 5 | 5 | 93 | |||
| 94 | прокладка | Д-902.11.00.025 | 2 | 2 | 94 | |||
| 95 | Шайба | Д-902.70.00.035 | 1 | 1 | 95 | |||
| 96 | Подшипник | 7614.333 | 2 | 2 | 96 | |||
| 97 | ВАЛ | Д-902.70.00.030 | 1 | 1 | 97 | |||
| 98 | Втулка | Д-902.70.00.047 | 1 | 1 | 98 | |||
| 99 | Шестерня | ДЭ-226.70.00.014 | 1 | 1 | 99 | |||
| 100 | корпус | ДЭ-226.70.00.200 | 1 | 1 | 100 | |||
| 101 | прокладка | ТО-18.06.00.021 | 1 | 1 | 101 | |||
| 102 | Пробка магнитная в сборе | 35-1009200 | 1 | 1 | 102 | |||
| 103 | прокладка | ДЭ-22670.00.006 | 1 | 1 | 103 | |||
| 104 | Крышка | ДЭ-226.70.00.100 | 1 | 1 | 104 | |||
| 105 | прокладка | ДЭ-226.70.00.009 | 1 | 1 | 105 | |||
| 106 | Болт | М10х20.7796 | 12 | 12 | 106 | |||
| 107 | Крышка | Д-902.70.00.004 | 1 | 1 | 107 | |||
| 108 | Болт | Д-902.70.00.045 | 4 | 4 | 108 | |||
| 109 | прокладка | Д-902.70.00.042 | 2 | 2 | 109 | |||
| 110 | прокладка | Д-902.70.00.042-01 | 2 | 2 | 110 | |||
| 111 | Шайба | 20.6958 | 4 | 4 | 111 | |||
| 112 | Вот | Д-902.70.00.017 | 1 | 1 | 112 | |||
| 113 | Шплинт | 4х40.397 | 4 | 4 | 113 | |||
| 114 | Орех | М20.5918 | 4 | 4 | 114 | |||
| 115 | Шестерня | ДЭ-226.70.00.012 | 1 | 1 | 115 | |||
| 116 | Крышка | Д-902.70 08.001 | 1 | 1 | 116 | |||
| 117 | прокладка | Д-902.70.00.020-02 | 5 | 5 | 117 |
