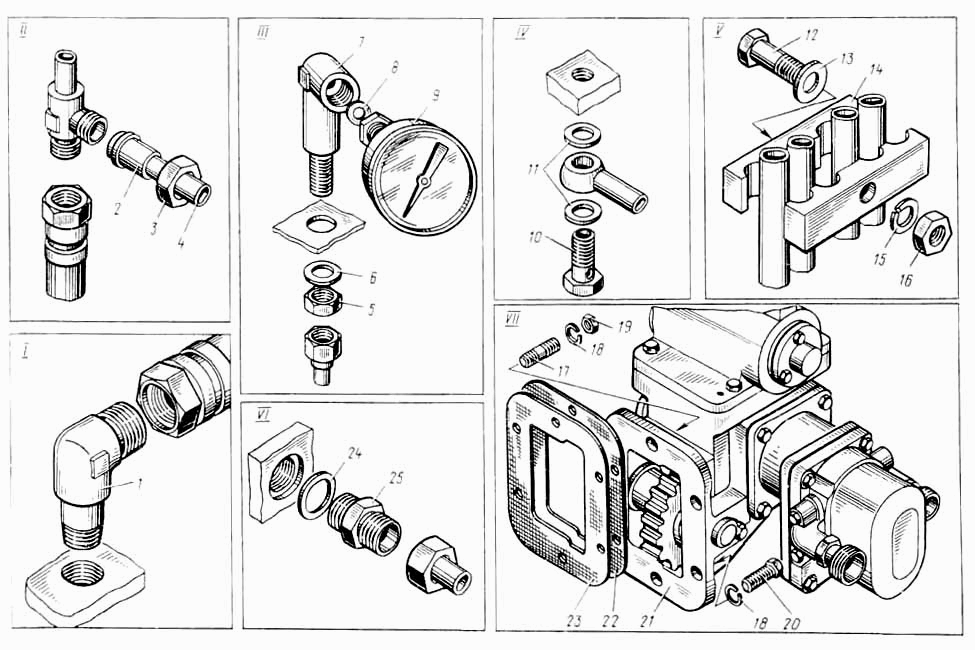

ДЭ- Гидросистема
100%
Название детали
Угольник
Заводской номер
Д-902.01.00.016
Количество на модель
6
№
1
Название детали
Ниппель
Заводской номер
24-4616033
Количество на модель
10
№
2
Название детали
Орех
Заводской номер
А-16-2555020-А
Количество на модель
10
№
3
Название детали
Труба
Заводской номер
Д-902.01.00.201
Количество на модель
2
№
4
Название детали
Орех
Заводской номер
М12х1,25.5916
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
12х2.11371
Количество на модель
7
№
6
Название детали
Угольник
Заводской номер
Д-902.01.00.011
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
Д-902.01.00.012
Количество на модель
1
№
8
Название детали
Манометр авиационный
Заводской номер
МА-250М
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
Д-565.4600-32
Количество на модель
3
№
10
Название детали
Шайба
Заводской номер
Д-565.4600-37
Количество на модель
6
№
11
Название детали
Болт
Заводской номер
М8х60.7796
Количество на модель
2
№
12
Название детали
Шайба
Заводской номер
8х1.4.11371
Количество на модель
3
№
13
Название детали
Колодка
Заводской номер
Д-578.1400-03-А
Количество на модель
6
№
14
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
3
№
15
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
3
№
16
Название детали
Шпилька
Заводской номер
ДЭ-226.45.00.001
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
6
№
18
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
М10х1,25х30.7796
Количество на модель
5
№
20
Название детали
Редуктор привода насоса
Заводской номер
ДЭ-226.45.10.000
Количество на модель
1
№
21
Название детали
прокладка
Заводской номер
Д-902.01.10.003
Количество на модель
6
№
22
Название детали
прокладка
Заводской номер
Д-902.01.10.004
Количество на модель
1
№
23
Название детали
КОЛЬЦО
Заводской номер
016-020-25.9833
Количество на модель
2
№
24
Название детали
Штуцер
Заводской номер
339230
Количество на модель
2
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Угольник | Д-902.01.00.016 | 6 | 6 | 1 | |||
| 2 | Ниппель | 24-4616033 | 10 | 10 | 2 | |||
| 3 | Орех | А-16-2555020-А | 10 | 10 | 3 | |||
| 4 | Труба | Д-902.01.00.201 | 2 | 2 | 4 | |||
| 5 | Орех | М12х1,25.5916 | 1 | 1 | 5 | |||
| 6 | Шайба | 12х2.11371 | 7 | 7 | 6 | |||
| 7 | Угольник | Д-902.01.00.011 | 1 | 1 | 7 | |||
| 8 | прокладка | Д-902.01.00.012 | 1 | 1 | 8 | |||
| 9 | Манометр авиационный | МА-250М | 1 | 1 | 9 | |||
| 10 | Болт | Д-565.4600-32 | 3 | 3 | 10 | |||
| 11 | Шайба | Д-565.4600-37 | 6 | 6 | 11 | |||
| 12 | Болт | М8х60.7796 | 2 | 2 | 12 | |||
| 13 | Шайба | 8х1.4.11371 | 3 | 3 | 13 | |||
| 14 | Колодка | Д-578.1400-03-А | 6 | 6 | 14 | |||
| 15 | Шайба | 8.6402 | 3 | 3 | 15 | |||
| 16 | Гайка | М8.5915 | 3 | 3 | 16 | |||
| 17 | Шпилька | ДЭ-226.45.00.001 | 1 | 1 | 17 | |||
| 18 | Шайба | 10.6402 | 6 | 6 | 18 | |||
| 19 | Гайка | М10.5915 | 1 | 1 | 19 | |||
| 20 | Болт | М10х1,25х30.7796 | 5 | 5 | 20 | |||
| 21 | Редуктор привода насоса | ДЭ-226.45.10.000 | 1 | 1 | 21 | |||
| 22 | прокладка | Д-902.01.10.003 | 6 | 6 | 22 | |||
| 23 | прокладка | Д-902.01.10.004 | 1 | 1 | 23 | |||
| 24 | КОЛЬЦО | 016-020-25.9833 | 2 | 2 | 24 | |||
| 25 | Штуцер | 339230 | 2 | 2 | 25 |
