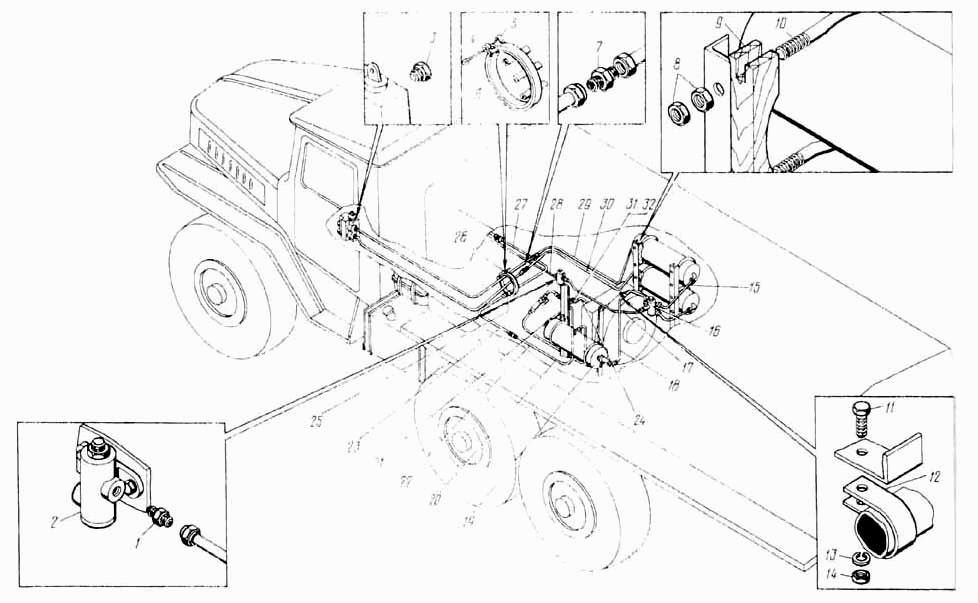

ДЭ- Пневмосистема (двухконтурная)
100%
Название детали
Штуцер ввертный
Заводской номер
1-14.9113
Количество на модель
1
№
1
Название детали
Регулятор давления
Заводской номер
100-3512010
Количество на модель
1
№
2
Название детали
Пробка РК3/8"
Заводской номер
262543-П29
Количество на модель
1
№
3
Название детали
Шплинт
Заводской номер
ТО-18.02 02.602
Количество на модель
1
№
4
Название детали
Серьга
Заводской номер
ТО-18.02.02.601
Количество на модель
1
№
5
Название детали
Лента
Заводской номер
ТО-18.02.02.603-04
Количество на модель
1
№
6
Название детали
Штуцер проходной
Заводской номер
339050-П
Количество на модель
2
№
7
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
24
№
8
Название детали
Колодка
Заводской номер
Д-565 4300-12
Количество на модель
6
№
9
Название детали
Хомут
Заводской номер
Д-565.4300-13
Количество на модель
6
№
10
Название детали
Болт
Заводской номер
М6х16.7798
Количество на модель
1
№
11
Название детали
Хомут
Заводской номер
ТМ-59.1080-04
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
1
№
13
Название детали
Орех
Заводской номер
М6.5915
Количество на модель
1
№
14
Название детали
Трубопровод
Заводской номер
ДЭ-226.46.00.400
Количество на модель
2
№
15
Название детали
Клапан занятный двойной
Заводской номер
Г100-3515110
Количество на модель
1
№
16
Название детали
Трубопровод
Заводской номер
ДЭ-226.46.00.800
Количество на модель
1
№
17
Название детали
Трубопровод
Заводской номер
ДЭ-226.46.00.900
Количество на модель
1
№
18
Название детали
Баллон воздушный
Заводской номер
375-3513015-10
Количество на модель
3
№
19
Название детали
Трубопровод
Заводской номер
ДЭ-226.46.00.500
Количество на модель
1
№
20
Название детали
Угольник
Заводской номер
339039 -П
Количество на модель
1
№
21
Название детали
Воздухопровод к крану управления
Заводской номер
Д-902.63.07.000
Количество на модель
1
№
22
Название детали
Трубопровод
Заводской номер
ДЭ-226.46.00.600
Количество на модель
1
№
23
Название детали
Шланг гибкий тормозной камеры
Заводской номер
150-5006085-А3
Количество на модель
1
№
24
Название детали
Штуцер проходной
Заводской номер
149114
Количество на модель
2
№
25
Название детали
Хомут
Заводской номер
ТО-18.02.02.600-04
Количество на модель
1
№
26
Название детали
Трубопровод
Заводской номер
ДЭ-226.46.00 300
Количество на модель
1
№
27
Название детали
Воздухопровод к муфте
Заводской номер
Д-902.63.15.000
Количество на модель
1
№
28
Название детали
Трубопровод
Заводской номер
ДЭ-226.46.00.100
Количество на модель
1
№
29
Название детали
Трубопровод
Заводской номер
ДЭ-226.46.00.200
Количество на модель
1
№
30
Название детали
Хомут
Заводской номер
Д-902.63.00.018
Количество на модель
1
№
31
Название детали
прокладка
Заводской номер
ЛО-16.80.00.007
Количество на модель
1
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер ввертный | 1-14.9113 | 1 | 1 | 1 | |||
| 2 | Регулятор давления | 100-3512010 | 1 | 1 | 2 | |||
| 3 | Пробка РК3/8" | 262543-П29 | 1 | 1 | 3 | |||
| 4 | Шплинт | ТО-18.02 02.602 | 1 | 1 | 4 | |||
| 5 | Серьга | ТО-18.02.02.601 | 1 | 1 | 5 | |||
| 6 | Лента | ТО-18.02.02.603-04 | 1 | 1 | 6 | |||
| 7 | Штуцер проходной | 339050-П | 2 | 2 | 7 | |||
| 8 | Гайка | М10.5915 | 24 | 24 | 8 | |||
| 9 | Колодка | Д-565 4300-12 | 6 | 6 | 9 | |||
| 10 | Хомут | Д-565.4300-13 | 6 | 6 | 10 | |||
| 11 | Болт | М6х16.7798 | 1 | 1 | 11 | |||
| 12 | Хомут | ТМ-59.1080-04 | 1 | 1 | 12 | |||
| 13 | Шайба | 6.6402 | 1 | 1 | 13 | |||
| 14 | Орех | М6.5915 | 1 | 1 | 14 | |||
| 15 | Трубопровод | ДЭ-226.46.00.400 | 2 | 2 | 15 | |||
| 16 | Клапан занятный двойной | Г100-3515110 | 1 | 1 | 16 | |||
| 17 | Трубопровод | ДЭ-226.46.00.800 | 1 | 1 | 17 | |||
| 18 | Трубопровод | ДЭ-226.46.00.900 | 1 | 1 | 18 | |||
| 19 | Баллон воздушный | 375-3513015-10 | 3 | 3 | 19 | |||
| 20 | Трубопровод | ДЭ-226.46.00.500 | 1 | 1 | 20 | |||
| 21 | Угольник | 339039 -П | 1 | 1 | 21 | |||
| 22 | Воздухопровод к крану управления | Д-902.63.07.000 | 1 | 1 | 22 | |||
| 23 | Трубопровод | ДЭ-226.46.00.600 | 1 | 1 | 23 | |||
| 24 | Шланг гибкий тормозной камеры | 150-5006085-А3 | 1 | 1 | 24 | |||
| 25 | Штуцер проходной | 149114 | 2 | 2 | 25 | |||
| 26 | Хомут | ТО-18.02.02.600-04 | 1 | 1 | 26 | |||
| 27 | Трубопровод | ДЭ-226.46.00 300 | 1 | 1 | 27 | |||
| 28 | Воздухопровод к муфте | Д-902.63.15.000 | 1 | 1 | 28 | |||
| 29 | Трубопровод | ДЭ-226.46.00.100 | 1 | 1 | 29 | |||
| 30 | Трубопровод | ДЭ-226.46.00.200 | 1 | 1 | 30 | |||
| 31 | Хомут | Д-902.63.00.018 | 1 | 1 | 31 | |||
| 32 | прокладка | ЛО-16.80.00.007 | 1 | 1 | 32 |
