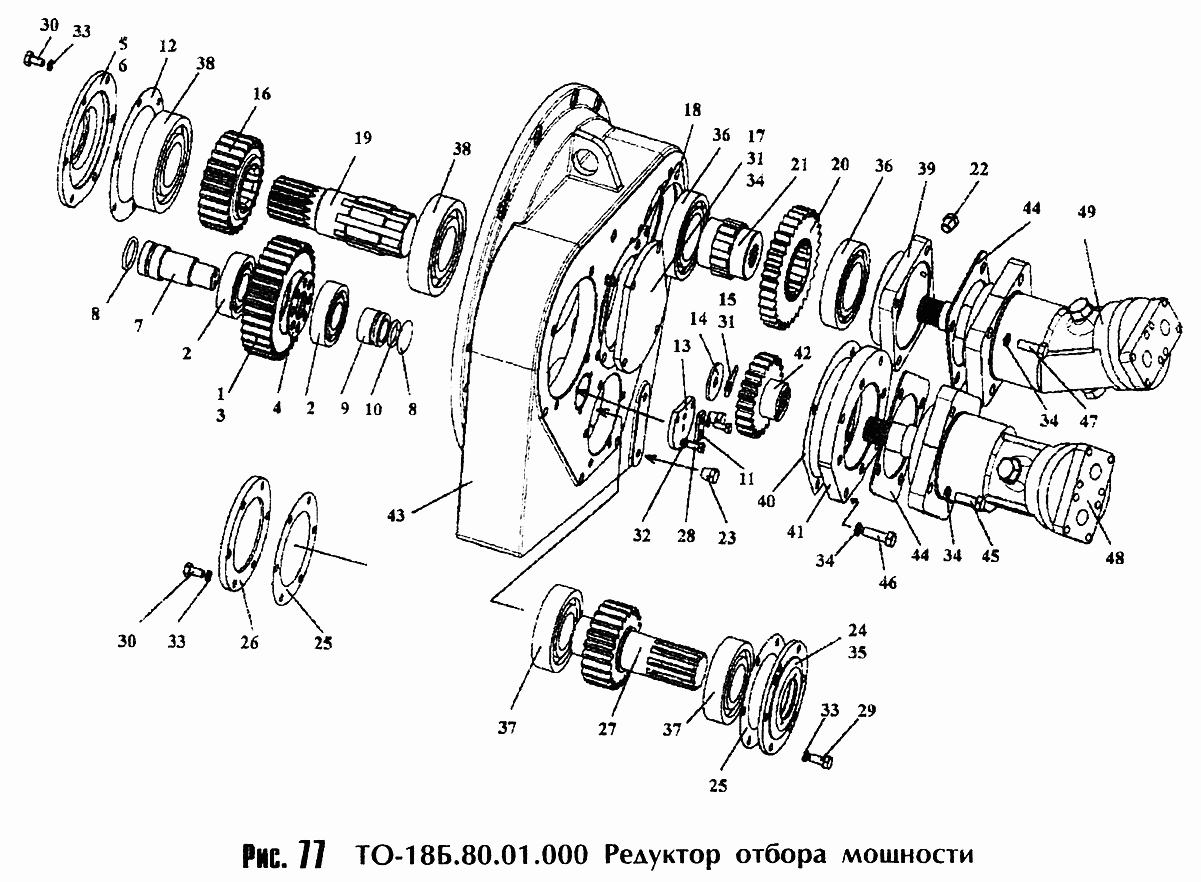

Коробка отбора мощности B.
100%
Название детали
Шестерня
Заводской номер
ТО-18.02.04.401
Количество на модель
1
№
1
Название детали
Подшипник
Заводской номер
12308К2.8328
Количество на модель
2
№
2
Название детали
КОЛЬЦО
Заводской номер
В90.13943
Количество на модель
1
№
3
Название детали
Кольцо распорное
Заводской номер
Д-902.10.11.002
Количество на модель
1
№
4
Название детали
Крышка
Заводской номер
ТО-18.02.04.501
Количество на модель
1
№
5
Название детали
Крышка
Заводской номер
ТО-18.02.04.501-01
Количество на модель
1
№
5
Название детали
Манжета
Заводской номер
1.2-65-90-1.8752
Количество на модель
1
№
6
Название детали
Вот
Заводской номер
ТО-18.02.04.801
Количество на модель
1
№
7
Название детали
КОЛЬЦО
Заводской номер
040-048-40-2-2.9833
Количество на модель
2
№
8
Название детали
Втулка
Заводской номер
ТО-18.02.04.921
Количество на модель
1
№
9
Название детали
КОЛЬЦО
Заводской номер
032-040-46-2-2.9833
Количество на модель
1
№
10
Название детали
Планка
Заводской номер
Д-902.80.00.031
Количество на модель
1
№
11
Название детали
прокладка
Заводской номер
ТО-18.02.04.015
Количество на модель
1
№
12
Название детали
Тарелка
Заводской номер
ТО-18.02.04.025
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
ТО-18.02.04.904
Количество на модель
1
№
14
Название детали
Стопорная шайба
Заводской номер
ТО-18.02.04.906
Количество на модель
1
№
15
Название детали
Шестерня
Заводской номер
ТО-18А.02.04.251
Количество на модель
1
№
16
Название детали
Крышка
Заводской номер
ТО-18Б.80.01.002
Количество на модель
1
№
17
Название детали
прокладка
Заводской номер
ТО-16Б.80.01.004
Количество на модель
1
№
18
Название детали
ВАЛ
Заводской номер
ТО-18Б.80.01.007
Количество на модель
1
№
19
Название детали
Шестерня
Заводской номер
ТО-18Б.80.01.008
Количество на модель
1
№
20
Название детали
ВАЛ
Заводской номер
ТО-18Б.80.01.009
Количество на модель
1
№
21
Название детали
Заглушка
Заводской номер
УДГ1-09.03.001
Количество на модель
1
№
22
Название детали
Заглушка
Заводской номер
УДГ1-09.03.006
Количество на модель
3
№
23
Название детали
Крышка
Заводской номер
ТО-28.02.05.004
Количество на модель
1
№
24
Название детали
Крышка
Заводской номер
ТО-28.02.05.004-01
Количество на модель
1
№
24
Название детали
прокладка
Заводской номер
ТО-28.02.05.001
Количество на модель
2
№
25
Название детали
Крышка
Заводской номер
ТО-28.02.05.002
Количество на модель
1
№
26
Название детали
Вал- шестерня
Заводской номер
ТО-28.02.05.003
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
5
№
28
Название детали
Болт
Заводской номер
М10х25.7796
Количество на модель
6
№
29
Название детали
Болт
Заводской номер
3М10-20.7796
Количество на модель
12
№
30
Название детали
Болт
Заводской номер
М12х25.7796
Количество на модель
5
№
31
Название детали
Шайба
Заводской номер
1644536
Количество на модель
3
№
32
Название детали
Шайба
Заводской номер
1644597
Количество на модель
18
№
33
Название детали
Шайба
Заводской номер
1644658
Количество на модель
17
№
34
Название детали
Манжета
Заводской номер
1.2-55-80-1.8752
Количество на модель
1
№
35
Название детали
Подшипник
Заводской номер
214.8338
Количество на модель
2
№
36
Название детали
Подшипник
Заводской номер
311.8338
Количество на модель
2
№
37
Название детали
Подшипник
Заводской номер
313.8338
Количество на модель
2
№
38
Название детали
прокладка
Заводской номер
ТО-18Б.80.01.001
Количество на модель
1
№
39
Название детали
прокладка
Заводской номер
ТО-18Б.80.01.003
Количество на модель
1
№
40
Название детали
прокладка
Заводской номер
ТО-18Б.80.01.005
Количество на модель
1
№
41
Название детали
Шестерня
Заводской номер
ТО-18Б.80.01.006
Количество на модель
1
№
42
Название детали
корпус
Заводской номер
ТО-18Б.80.01.011
Количество на модель
1
№
43
Название детали
прокладка
Заводской номер
ТО-28.02.04.029
Количество на модель
2
№
44
Название детали
Болт
Заводской номер
М12х35.7796
Количество на модель
4
№
45
Название детали
Болт
Заводской номер
М12х40.7796
Количество на модель
4
№
46
Название детали
Болт
Заводской номер
М12х55.7796
Количество на модель
4
№
47
Название детали
Гидронасос 310.3.56-03
Заводской номер
310.3.56-03
Количество на модель
1
№
48
Название детали
Насос
Заводской номер
А1-56/25-03
Количество на модель
1
№
48
Название детали
Насос
Заводской номер
310.3.56-04
Количество на модель
1
№
49
Название детали
Насос
Заводской номер
А1-56/25-04
Количество на модель
1
№
49
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шестерня | ТО-18.02.04.401 | 1 | 1 | 1 | |||
| 2 | Подшипник | 12308К2.8328 | 2 | 2 | 2 | |||
| 3 | КОЛЬЦО | В90.13943 | 1 | 1 | 3 | |||
| 4 | Кольцо распорное | Д-902.10.11.002 | 1 | 1 | 4 | |||
| 5 | Крышка | ТО-18.02.04.501 | 1 | 1 | 5 | |||
| 5 | Крышка | ТО-18.02.04.501-01 | 1 | 1 | 5 | |||
| 6 | Манжета | 1.2-65-90-1.8752 | 1 | 1 | 6 | |||
| 7 | Вот | ТО-18.02.04.801 | 1 | 1 | 7 | |||
| 8 | КОЛЬЦО | 040-048-40-2-2.9833 | 2 | 2 | 8 | |||
| 9 | Втулка | ТО-18.02.04.921 | 1 | 1 | 9 | |||
| 10 | КОЛЬЦО | 032-040-46-2-2.9833 | 1 | 1 | 10 | |||
| 11 | Планка | Д-902.80.00.031 | 1 | 1 | 11 | |||
| 12 | прокладка | ТО-18.02.04.015 | 1 | 1 | 12 | |||
| 13 | Тарелка | ТО-18.02.04.025 | 1 | 1 | 13 | |||
| 14 | Шайба | ТО-18.02.04.904 | 1 | 1 | 14 | |||
| 15 | Стопорная шайба | ТО-18.02.04.906 | 1 | 1 | 15 | |||
| 16 | Шестерня | ТО-18А.02.04.251 | 1 | 1 | 16 | |||
| 17 | Крышка | ТО-18Б.80.01.002 | 1 | 1 | 17 | |||
| 18 | прокладка | ТО-16Б.80.01.004 | 1 | 1 | 18 | |||
| 19 | ВАЛ | ТО-18Б.80.01.007 | 1 | 1 | 19 | |||
| 20 | Шестерня | ТО-18Б.80.01.008 | 1 | 1 | 20 | |||
| 21 | ВАЛ | ТО-18Б.80.01.009 | 1 | 1 | 21 | |||
| 22 | Заглушка | УДГ1-09.03.001 | 1 | 1 | 22 | |||
| 23 | Заглушка | УДГ1-09.03.006 | 3 | 3 | 23 | |||
| 24 | Крышка | ТО-28.02.05.004 | 1 | 1 | 24 | |||
| 24 | Крышка | ТО-28.02.05.004-01 | 1 | 1 | 24 | |||
| 25 | прокладка | ТО-28.02.05.001 | 2 | 2 | 25 | |||
| 26 | Крышка | ТО-28.02.05.002 | 1 | 1 | 26 | |||
| 27 | Вал- шестерня | ТО-28.02.05.003 | 1 | 1 | 27 | |||
| 28 | Болт | М8х20.7796 | 5 | 5 | 28 | |||
| 29 | Болт | М10х25.7796 | 6 | 6 | 29 | |||
| 30 | Болт | 3М10-20.7796 | 12 | 12 | 30 | |||
| 31 | Болт | М12х25.7796 | 5 | 5 | 31 | |||
| 32 | Шайба | 1644536 | 3 | 3 | 32 | |||
| 33 | Шайба | 1644597 | 18 | 18 | 33 | |||
| 34 | Шайба | 1644658 | 17 | 17 | 34 | |||
| 35 | Манжета | 1.2-55-80-1.8752 | 1 | 1 | 35 | |||
| 36 | Подшипник | 214.8338 | 2 | 2 | 36 | |||
| 37 | Подшипник | 311.8338 | 2 | 2 | 37 | |||
| 38 | Подшипник | 313.8338 | 2 | 2 | 38 | |||
| 39 | прокладка | ТО-18Б.80.01.001 | 1 | 1 | 39 | |||
| 40 | прокладка | ТО-18Б.80.01.003 | 1 | 1 | 40 | |||
| 41 | прокладка | ТО-18Б.80.01.005 | 1 | 1 | 41 | |||
| 42 | Шестерня | ТО-18Б.80.01.006 | 1 | 1 | 42 | |||
| 43 | корпус | ТО-18Б.80.01.011 | 1 | 1 | 43 | |||
| 44 | прокладка | ТО-28.02.04.029 | 2 | 2 | 44 | |||
| 45 | Болт | М12х35.7796 | 4 | 4 | 45 | |||
| 46 | Болт | М12х40.7796 | 4 | 4 | 46 | |||
| 47 | Болт | М12х55.7796 | 4 | 4 | 47 | |||
| 48 | Гидронасос 310.3.56-03 | 310.3.56-03 | 1 | 1 | 48 | |||
| 48 | Насос | А1-56/25-03 | 1 | 1 | 48 | |||
| 49 | Насос | 310.3.56-04 | 1 | 1 | 49 | |||
| 49 | Насос | А1-56/25-04 | 1 | 1 | 49 |
