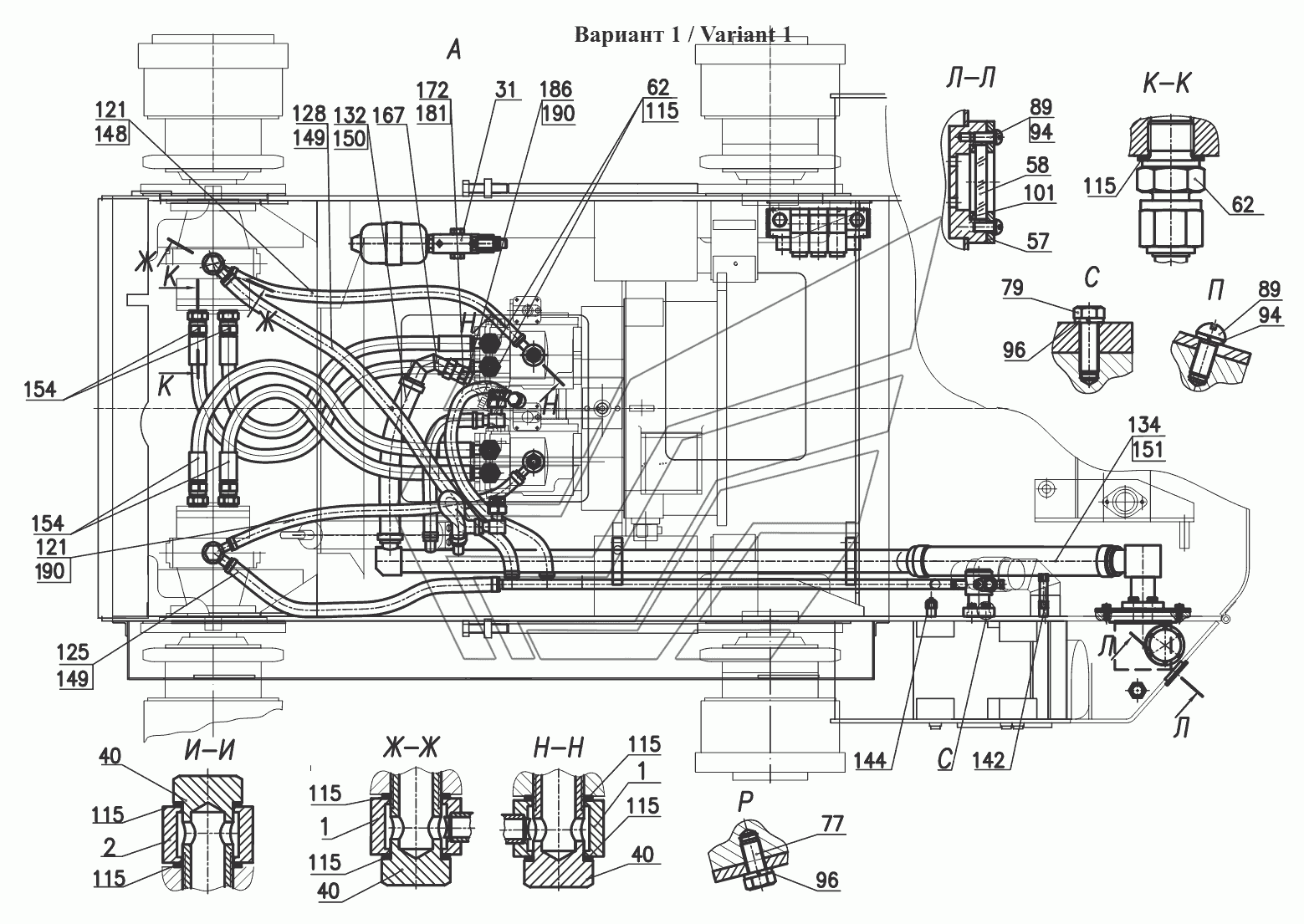

Гидросистема, - , -
100%
Название детали
Угольник поворотный
Заводской номер
211.45.00.020
Количество на модель
4
№
1
Название детали
Угольник поворотный
Заводской номер
211.45.00.030
Количество на модель
2
№
2
Название детали
Соединение
Заводской номер
208А.44.00.040
Количество на модель
2
№
3
Название детали
Коллектор
Заводской номер
211.45.00.040-Б
Количество на модель
1
№
20
Название детали
Переходник
Заводской номер
211.45.00.070
Количество на модель
1
№
23
Название детали
Фланец
Заводской номер
211.45.00.080
Количество на модель
1
№
24
Название детали
Фильтр
Заводской номер
211.45.00.100
Количество на модель
1
№
26
Название детали
Гидросистема управления
Заводской номер
211.45.10.000-Б
Количество на модель
1
№
31
Название детали
Болт
Заводской номер
211.45.00.007
Количество на модель
6
№
40
Название детали
Штуцер
Заводской номер
208А.44.00.002
Количество на модель
2
№
41
Название детали
Тарелка
Заводской номер
208А.45.00.016-03
Количество на модель
2
№
50
Название детали
Заглушка
Заводской номер
211.45.00.001
Количество на модель
1
№
52
Название детали
прокладка
Заводской номер
211.45.00.002
Количество на модель
1
№
53
Название детали
Крышка
Заводской номер
211.45.00.003
Количество на модель
1
№
54
Название детали
КОЛЬЦО
Заводской номер
ТО-18Б2.06.01.003
Количество на модель
2
№
57
Название детали
Маслоуказатель
Заводской номер
ТО-18А.26.01.004
Количество на модель
2
№
58
Название детали
Штуцер
Заводской номер
УДГ1.01.17.018
Количество на модель
8
№
62
Название детали
Колодка
Заводской номер
УДГ1.17.04.001
Количество на модель
2
№
65
Название детали
Колодка верхняя
Заводской номер
УДГ1.17.04.009
Количество на модель
2
№
67
Название детали
Болт
Заводской номер
М10-6gх20.88.35.0115
Количество на модель
12
№
77
Название детали
Болт
Заводской номер
М10-6gх30.88.35.0115
Количество на модель
8
№
79
Название детали
Болт
Заводской номер
М10-6gх45.88.35.0115
Количество на модель
4
№
82
Название детали
Болт
Заводской номер
М12-6gх40.88.35.0115
Количество на модель
4
№
85
Название детали
Винт
Заводской номер
В.М5-6gх12.46.0115
Количество на модель
18
№
89
Название детали
Шайба
Заводской номер
5.65Г.0115
Количество на модель
18
№
94
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
4
№
97
Название детали
КОЛЬЦО
Заводской номер
032-040-46-2-2
Количество на модель
2
№
101
Название детали
КОЛЬЦО
Заводской номер
039-045-36-2-2
Количество на модель
1
№
103
Название детали
КОЛЬЦО
Заводской номер
050-060-58-2-2
Количество на модель
1
№
105
Название детали
КОЛЬЦО
Заводской номер
130-140-58-2-2
Количество на модель
1
№
107
Название детали
КОЛЬЦО
Заводской номер
150-160-58-2-2
Количество на модель
1
№
108
Название детали
прокладка
Заводской номер
G3/4М3
Количество на модель
22
№
115
Название детали
Рукав
Заводской номер
Рукав16х25-1.6
Количество на модель
2
№
121
Название детали
Рукав
Заводской номер
Рукав20х29-1.6
Количество на модель
1
№
124
Название детали
Рукав
Заводской номер
Рукав32х43-1.6
Количество на модель
1
№
132
Название детали
Рукав
Заводской номер
Рукав48х62-1.47
Количество на модель
1
№
134
Название детали
Заполнитель горловины
Заводской номер
ТМ478G100P3
Количество на модель
1
№
140
Название детали
Датчик гидросигнализатор
Заводской номер
ДГС-М-311-24-01
Количество на модель
1
№
142
Название детали
Датчик
Заводской номер
ДАТЖ-03
Количество на модель
1
№
144
Название детали
Зажим TORRO
Заводской номер
20-32/9-C7W2
Количество на модель
10
№
149
Название детали
Зажим TORRO
Заводской номер
32-50/9-C7W2
Количество на модель
2
№
150
Название детали
Зажим TORRO
Заводской номер
50-70/9-С7W2
Количество на модель
2
№
151
Название детали
Рукав
Заводской номер
РВД4SP-20-35-850-DKL-DKL-90
Количество на модель
4
№
154
Название детали
Полуфланец
Заводской номер
P10FIS8184L11/4(NP32)SAEI518b
Количество на модель
2
№
157
Название детали
Пробка магнитная
Заводской номер
К11/4dm
Количество на модель
1
№
160
Название детали
Гидросистема рабочего оборудования
Заводской номер
211.45.05.000-02
Количество на модель
1
№
163
Название детали
Гидросистема рабочего оборудования
Заводской номер
211.45.05.000-01
Количество на модель
1
№
163
Название детали
Гидросистема рабочего оборудования
Заводской номер
211.45.05.000
Количество на модель
1
№
163
Название детали
Угольник
Заводской номер
208А.44.00.050
Количество на модель
1
№
165
Название детали
Трубопровод
Заводской номер
208А.45.00.060
Количество на модель
1
№
167
Название детали
Трубопровод
Заводской номер
211.45.00.090
Количество на модель
1
№
167
Название детали
Трубопровод
Заводской номер
211.45.00.130
Количество на модель
1
№
169
Название детали
Трубопровод
Заводской номер
211.45.00.130-01
Количество на модель
1
№
169
Название детали
Штуцер
Заводской номер
208А.44.00.003
Количество на модель
1
№
172
Название детали
Зажимной болт
Заводской номер
208А.44.00.004
Количество на модель
1
№
173
Название детали
Болт
Заводской номер
М10-6gх25.88.35.0115
Количество на модель
4
№
176
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
24
№
178
Название детали
Кольцо
Заводской номер
030-035-30-2-2
Количество на модель
1
№
181
Название детали
Кольцо- -
Заводской номер
035-040-30-2-2
Количество на модель
1
№
181
Название детали
Прокладка
Заводской номер
18М3
Количество на модель
2
№
183
Название детали
Зажим ТОRRО
Заводской номер
16-27/9-С7W2
Количество на модель
6
№
190
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Угольник поворотный | 211.45.00.020 | 4 | 4 | 1 | |||
| 2 | Угольник поворотный | 211.45.00.030 | 2 | 2 | 2 | |||
| 3 | Соединение | 208А.44.00.040 | 2 | 2 | 3 | |||
| 20 | Коллектор | 211.45.00.040-Б | 1 | 1 | 20 | |||
| 23 | Переходник | 211.45.00.070 | 1 | 1 | 23 | |||
| 24 | Фланец | 211.45.00.080 | 1 | 1 | 24 | |||
| 26 | Фильтр | 211.45.00.100 | 1 | 1 | 26 | |||
| 31 | Гидросистема управления | 211.45.10.000-Б | 1 | 1 | 31 | |||
| 40 | Болт | 211.45.00.007 | 6 | 6 | 40 | |||
| 41 | Штуцер | 208А.44.00.002 | 2 | 2 | 41 | |||
| 50 | Тарелка | 208А.45.00.016-03 | 2 | 2 | 50 | |||
| 52 | Заглушка | 211.45.00.001 | 1 | 1 | 52 | |||
| 53 | прокладка | 211.45.00.002 | 1 | 1 | 53 | |||
| 54 | Крышка | 211.45.00.003 | 1 | 1 | 54 | |||
| 57 | КОЛЬЦО | ТО-18Б2.06.01.003 | 2 | 2 | 57 | |||
| 58 | Маслоуказатель | ТО-18А.26.01.004 | 2 | 2 | 58 | |||
| 62 | Штуцер | УДГ1.01.17.018 | 8 | 8 | 62 | |||
| 65 | Колодка | УДГ1.17.04.001 | 2 | 2 | 65 | |||
| 67 | Колодка верхняя | УДГ1.17.04.009 | 2 | 2 | 67 | |||
| 77 | Болт | М10-6gх20.88.35.0115 | 12 | 12 | 77 | |||
| 79 | Болт | М10-6gх30.88.35.0115 | 8 | 8 | 79 | |||
| 82 | Болт | М10-6gх45.88.35.0115 | 4 | 4 | 82 | |||
| 85 | Болт | М12-6gх40.88.35.0115 | 4 | 4 | 85 | |||
| 89 | Винт | В.М5-6gх12.46.0115 | 18 | 18 | 89 | |||
| 94 | Шайба | 5.65Г.0115 | 18 | 18 | 94 | |||
| 97 | Шайба | 12.65Г.0115 | 4 | 4 | 97 | |||
| 101 | КОЛЬЦО | 032-040-46-2-2 | 2 | 2 | 101 | |||
| 103 | КОЛЬЦО | 039-045-36-2-2 | 1 | 1 | 103 | |||
| 105 | КОЛЬЦО | 050-060-58-2-2 | 1 | 1 | 105 | |||
| 107 | КОЛЬЦО | 130-140-58-2-2 | 1 | 1 | 107 | |||
| 108 | КОЛЬЦО | 150-160-58-2-2 | 1 | 1 | 108 | |||
| 115 | прокладка | G3/4М3 | 22 | 22 | 115 | |||
| 121 | Рукав | Рукав16х25-1.6 | 2 | 2 | 121 | |||
| 124 | Рукав | Рукав20х29-1.6 | 1 | 1 | 124 | |||
| 132 | Рукав | Рукав32х43-1.6 | 1 | 1 | 132 | |||
| 134 | Рукав | Рукав48х62-1.47 | 1 | 1 | 134 | |||
| 140 | Заполнитель горловины | ТМ478G100P3 | 1 | 1 | 140 | |||
| 142 | Датчик гидросигнализатор | ДГС-М-311-24-01 | 1 | 1 | 142 | |||
| 144 | Датчик | ДАТЖ-03 | 1 | 1 | 144 | |||
| 149 | Зажим TORRO | 20-32/9-C7W2 | 10 | 10 | 149 | |||
| 150 | Зажим TORRO | 32-50/9-C7W2 | 2 | 2 | 150 | |||
| 151 | Зажим TORRO | 50-70/9-С7W2 | 2 | 2 | 151 | |||
| 154 | Рукав | РВД4SP-20-35-850-DKL-DKL-90 | 4 | 4 | 154 | |||
| 157 | Полуфланец | P10FIS8184L11/4(NP32)SAEI518b | 2 | 2 | 157 | |||
| 160 | Пробка магнитная | К11/4dm | 1 | 1 | 160 | |||
| 163 | Гидросистема рабочего оборудования | 211.45.05.000-02 | 1 | 1 | 163 | |||
| 163 | Гидросистема рабочего оборудования | 211.45.05.000-01 | 1 | 1 | 163 | |||
| 163 | Гидросистема рабочего оборудования | 211.45.05.000 | 1 | 1 | 163 | |||
| 165 | Угольник | 208А.44.00.050 | 1 | 1 | 165 | |||
| 167 | Трубопровод | 208А.45.00.060 | 1 | 1 | 167 | |||
| 167 | Трубопровод | 211.45.00.090 | 1 | 1 | 167 | |||
| 169 | Трубопровод | 211.45.00.130 | 1 | 1 | 169 | |||
| 169 | Трубопровод | 211.45.00.130-01 | 1 | 1 | 169 | |||
| 172 | Штуцер | 208А.44.00.003 | 1 | 1 | 172 | |||
| 173 | Зажимной болт | 208А.44.00.004 | 1 | 1 | 173 | |||
| 176 | Болт | М10-6gх25.88.35.0115 | 4 | 4 | 176 | |||
| 178 | Шайба | 10.65Г.0115 | 24 | 24 | 178 | |||
| 181 | Кольцо | 030-035-30-2-2 | 1 | 1 | 181 | |||
| 181 | Кольцо- - | 035-040-30-2-2 | 1 | 1 | 181 | |||
| 183 | Прокладка | 18М3 | 2 | 2 | 183 | |||
| 190 | Зажим ТОRRО | 16-27/9-С7W2 | 6 | 6 | 190 |
