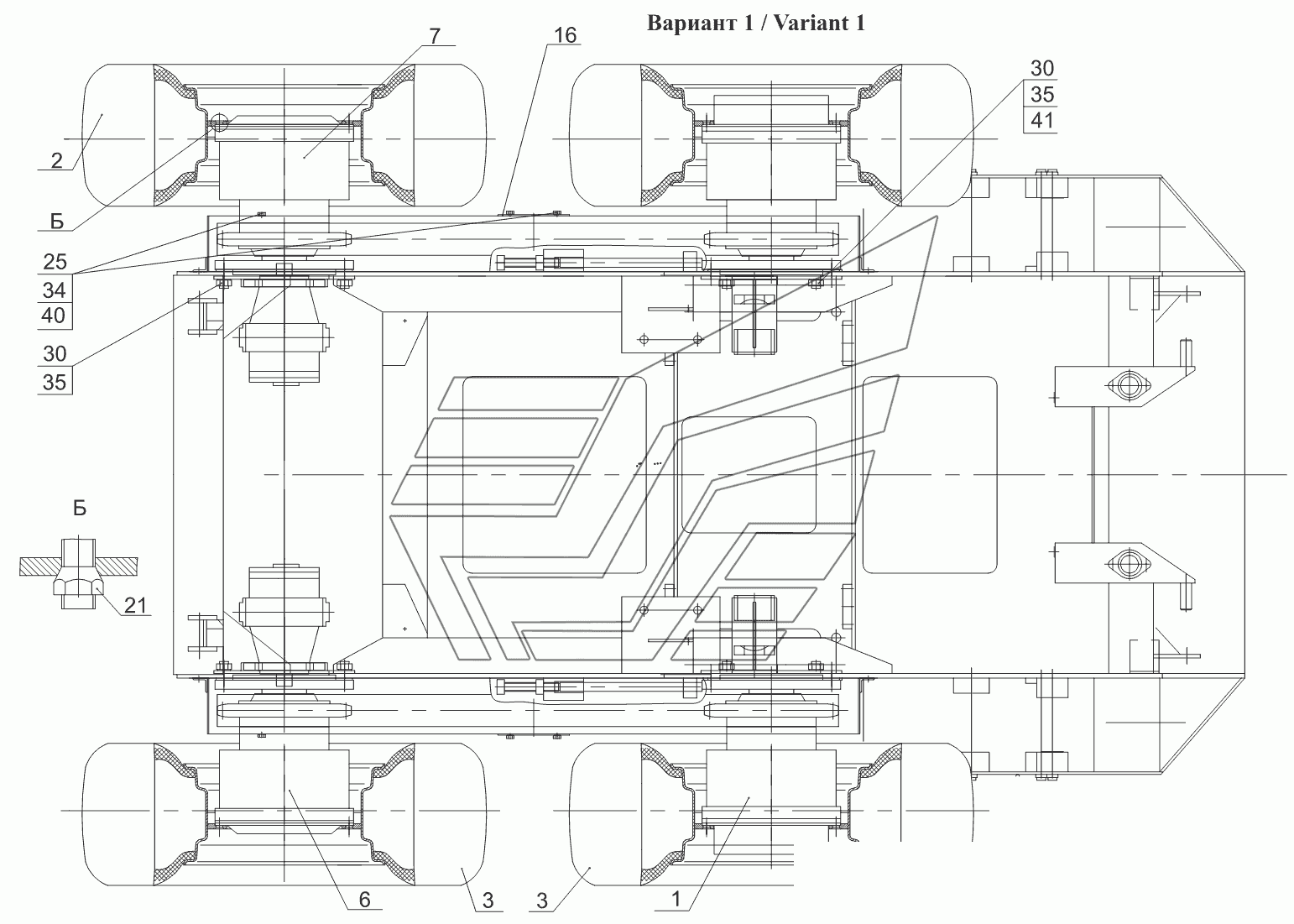

Установка привода хода и колёс, - , -
100%
Название детали
Ступица с тормозом
Заводской номер
208А.26.02.000
Количество на модель
2
№
1
Название детали
Колесо
Заводской номер
208А.31.01.010
Количество на модель
2
№
2
Название детали
Колесо
Заводской номер
208А.31.01.010-02
Количество на модель
2
№
3
Название детали
Колесо
Заводской номер
211.31.01.010
Количество на модель
1
№
4
Название детали
Колесо
Заводской номер
211.31.01.010-01
Количество на модель
1
№
5
Название детали
Редуктор колесный
Заводской номер
211.26.01.000-01
Количество на модель
1
№
6
Название детали
Редуктор колесный
Заводской номер
211.26.01.000
Количество на модель
2
№
6
Название детали
Редуктор колесный
Заводской номер
211.26.01.000-02
Количество на модель
1
№
7
Название детали
Кожух
Заводской номер
211.26.03.010
Количество на модель
2
№
11
Название детали
Кожух
Заводской номер
211.26.03.020
Количество на модель
2
№
12
Название детали
Болт
Заводской номер
208.26.00.002
Количество на модель
2
№
13
Название детали
Вот
Заводской номер
208А.26.00.001
Количество на модель
№
15
Название детали
Крышка
Заводской номер
208А.26.00.002
Количество на модель
2
№
16
Название детали
Толкатель
Заводской номер
208А.26.00.003
Количество на модель
2
№
17
Название детали
Орех
Заводской номер
ПК-032-23.00.006
Количество на модель
48
№
21
Название детали
Болт
Заводской номер
М10-6дх30.88.35.0115
Количество на модель
44
№
25
Название детали
Орех
Заводской номер
М20-6Н.10.40Х.0115
Количество на модель
2
№
29
Название детали
Орех
Заводской номер
М20х1,5-6Н.10.40Х.0115
Количество на модель
28
№
30
Название детали
Шайба
Заводской номер
1065Г0115
Количество на модель
44
№
34
Название детали
Шайба
Заводской номер
2065Г0115
Количество на модель
28
№
35
Название детали
Шайба
Заводской номер
С10.02.Ст3.0115
Количество на модель
24
№
40
Название детали
Шайба
Заводской номер
С.20.02.СтЗ.0115
Количество на модель
12
№
41
Название детали
Шплинт
Заводской номер
Шплинт4x25.019
Количество на модель
№
45
Название детали
Цепь
Заводской номер
ПР-50,8-227
Количество на модель
2
№
49
Название детали
Звено
Заводской номер
С-ПР-50,8-227
Количество на модель
№
51
Название детали
Редуктор колесный
Заводской номер
РС220.6-33.00
Количество на модель
2
№
53
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ступица с тормозом | 208А.26.02.000 | 2 | 2 | 1 | |||
| 2 | Колесо | 208А.31.01.010 | 2 | 2 | 2 | |||
| 3 | Колесо | 208А.31.01.010-02 | 2 | 2 | 3 | |||
| 4 | Колесо | 211.31.01.010 | 1 | 1 | 4 | |||
| 5 | Колесо | 211.31.01.010-01 | 1 | 1 | 5 | |||
| 6 | Редуктор колесный | 211.26.01.000-01 | 1 | 1 | 6 | |||
| 6 | Редуктор колесный | 211.26.01.000 | 2 | 2 | 6 | |||
| 7 | Редуктор колесный | 211.26.01.000-02 | 1 | 1 | 7 | |||
| 11 | Кожух | 211.26.03.010 | 2 | 2 | 11 | |||
| 12 | Кожух | 211.26.03.020 | 2 | 2 | 12 | |||
| 13 | Болт | 208.26.00.002 | 2 | 2 | 13 | |||
| 15 | Вот | 208А.26.00.001 | 15 | |||||
| 16 | Крышка | 208А.26.00.002 | 2 | 2 | 16 | |||
| 17 | Толкатель | 208А.26.00.003 | 2 | 2 | 17 | |||
| 21 | Орех | ПК-032-23.00.006 | 48 | 48 | 21 | |||
| 25 | Болт | М10-6дх30.88.35.0115 | 44 | 44 | 25 | |||
| 29 | Орех | М20-6Н.10.40Х.0115 | 2 | 2 | 29 | |||
| 30 | Орех | М20х1,5-6Н.10.40Х.0115 | 28 | 28 | 30 | |||
| 34 | Шайба | 1065Г0115 | 44 | 44 | 34 | |||
| 35 | Шайба | 2065Г0115 | 28 | 28 | 35 | |||
| 40 | Шайба | С10.02.Ст3.0115 | 24 | 24 | 40 | |||
| 41 | Шайба | С.20.02.СтЗ.0115 | 12 | 12 | 41 | |||
| 45 | Шплинт | Шплинт4x25.019 | 45 | |||||
| 49 | Цепь | ПР-50,8-227 | 2 | 2 | 49 | |||
| 51 | Звено | С-ПР-50,8-227 | 51 | |||||
| 53 | Редуктор колесный | РС220.6-33.00 | 2 | 2 | 53 |
