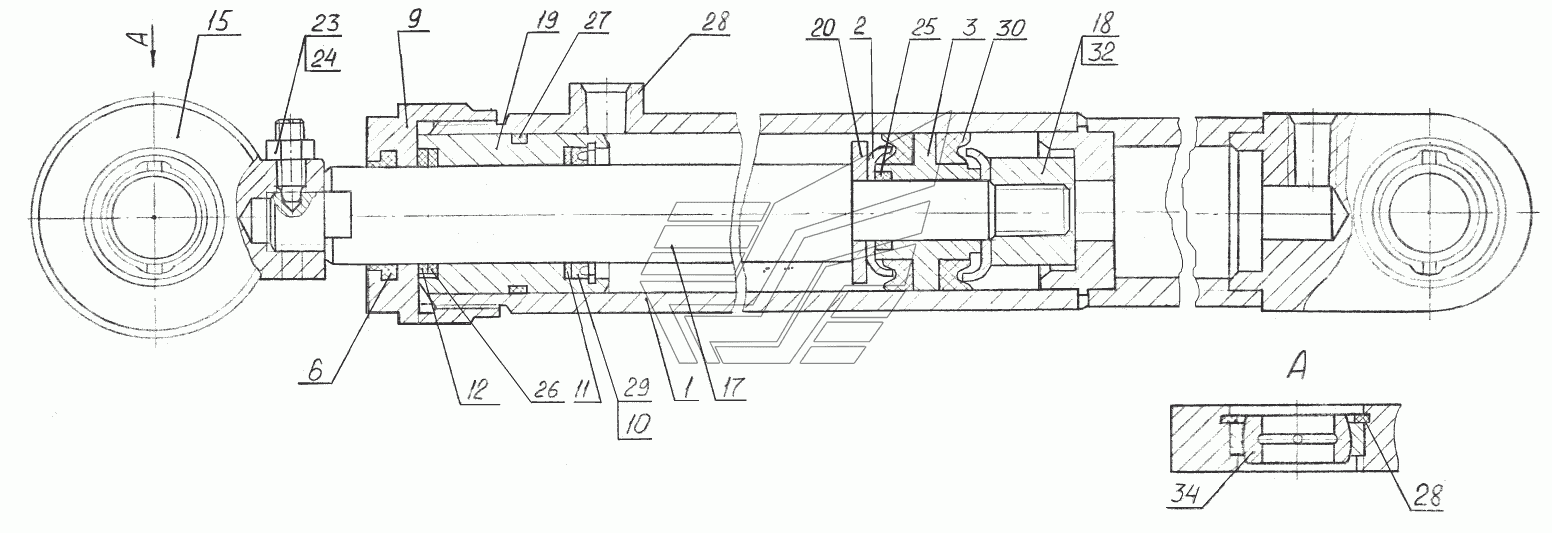

Гидроцилиндр ДЗ-
100%
Название детали
Цилиндр
Заводской номер
ДЗ-133.24.03.100
Количество на модель
1
№
1
Название детали
Втулка
Заводской номер
ДЗ-133.45.02.001
Количество на модель
2
№
2
Название детали
Поршень
Заводской номер
ДЗ-133.45.02.004
Количество на модель
1
№
3
Название детали
Слив масла
Заводской номер
ДЗ-133.45.03.002
Количество на модель
1
№
6
Название детали
Орех
Заводской номер
ДЗ-133.45.03.005
Количество на модель
1
№
9
Название детали
Защитная шайба
Заводской номер
ДЗ-133.45.03.007
Количество на модель
1
№
10
Название детали
КОЛЬЦО
Заводской номер
ДЗ-133.45.03.008
Количество на модель
1
№
11
Название детали
КОЛЬЦО
Заводской номер
ДЗ-133.45.03.009
Количество на модель
1
№
12
Название детали
Проушина
Заводской номер
ДЭ-7.45.01.002
Количество на модель
1
№
15
Название детали
Шток
Заводской номер
ДЭ-224А.45.16.001
Количество на модель
1
№
17
Название детали
Орех
Заводской номер
ДЭ-224А.45.16.002
Количество на модель
1
№
18
Название детали
Крышка сквозная
Заводской номер
ДЭ-224А.45.16.003
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
ДЭ-224А.45.16.004
Количество на модель
1
№
20
Название детали
Винт
Заводской номер
М8-6gx25.14Н.0115
Количество на модель
1
№
23
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
1
№
24
Название детали
Кольцо
Заводской номер
021-025-25-2-2
Количество на модель
1
№
25
Название детали
КОЛЬЦО
Заводской номер
032-040-46-2-2
Количество на модель
1
№
26
Название детали
Кольцо
Заводской номер
045-050-30-2-2
Количество на модель
1
№
27
Название детали
Кольцо
Заводской номер
В42
Количество на модель
3
№
28
Название детали
Манжета
Заводской номер
1-42x32-6
Количество на модель
1
№
29
Название детали
Манжета
Заводской номер
3-50x30-6
Количество на модель
2
№
30
Название детали
Шплинт
Заводской номер
Шплинт4x32.019
Количество на модель
1
№
32
Название детали
Подшипник
Заводской номер
ШС25
Количество на модель
2
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Цилиндр | ДЗ-133.24.03.100 | 1 | 1 | 1 | |||
| 2 | Втулка | ДЗ-133.45.02.001 | 2 | 2 | 2 | |||
| 3 | Поршень | ДЗ-133.45.02.004 | 1 | 1 | 3 | |||
| 6 | Слив масла | ДЗ-133.45.03.002 | 1 | 1 | 6 | |||
| 9 | Орех | ДЗ-133.45.03.005 | 1 | 1 | 9 | |||
| 10 | Защитная шайба | ДЗ-133.45.03.007 | 1 | 1 | 10 | |||
| 11 | КОЛЬЦО | ДЗ-133.45.03.008 | 1 | 1 | 11 | |||
| 12 | КОЛЬЦО | ДЗ-133.45.03.009 | 1 | 1 | 12 | |||
| 15 | Проушина | ДЭ-7.45.01.002 | 1 | 1 | 15 | |||
| 17 | Шток | ДЭ-224А.45.16.001 | 1 | 1 | 17 | |||
| 18 | Орех | ДЭ-224А.45.16.002 | 1 | 1 | 18 | |||
| 19 | Крышка сквозная | ДЭ-224А.45.16.003 | 1 | 1 | 19 | |||
| 20 | Шайба | ДЭ-224А.45.16.004 | 1 | 1 | 20 | |||
| 23 | Винт | М8-6gx25.14Н.0115 | 1 | 1 | 23 | |||
| 24 | Орех | М8-6H.8.35.0115 | 1 | 1 | 24 | |||
| 25 | Кольцо | 021-025-25-2-2 | 1 | 1 | 25 | |||
| 26 | КОЛЬЦО | 032-040-46-2-2 | 1 | 1 | 26 | |||
| 27 | Кольцо | 045-050-30-2-2 | 1 | 1 | 27 | |||
| 28 | Кольцо | В42 | 3 | 3 | 28 | |||
| 29 | Манжета | 1-42x32-6 | 1 | 1 | 29 | |||
| 30 | Манжета | 3-50x30-6 | 2 | 2 | 30 | |||
| 32 | Шплинт | Шплинт4x32.019 | 1 | 1 | 32 | |||
| 34 | Подшипник | ШС25 | 2 | 2 | 34 |
