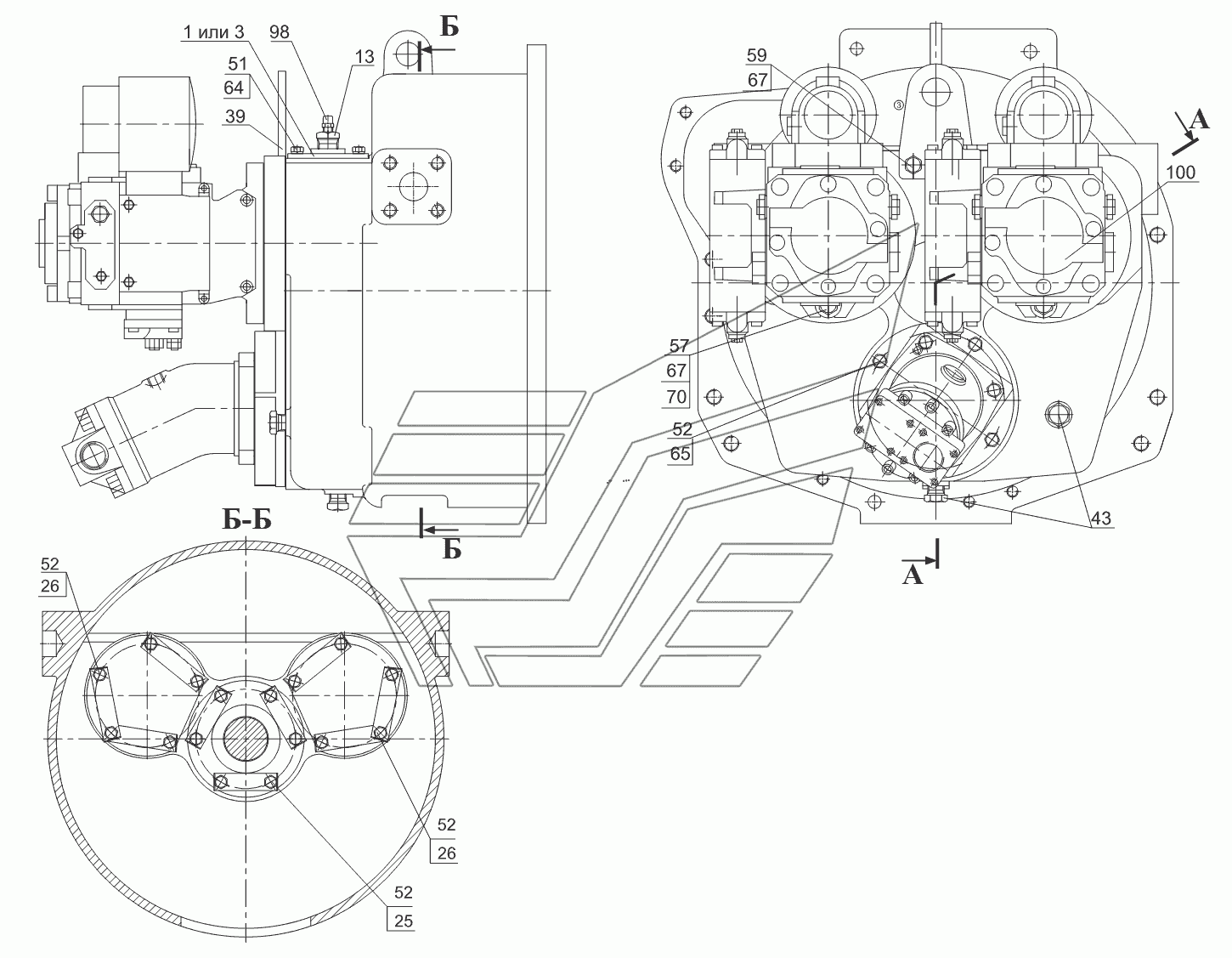

Редуктор привода насосов- В и- В-
100%
Название детали
Планка
Заводской номер
ТО-18Б.72.08.006
Количество на модель
3
№
Название детали
Втулка
Заводской номер
ТО-18Д.02.05.201
Количество на модель
№
Название детали
Демпфер
Заводской номер
ДР-30.65.42.104
Количество на модель
1
№
Название детали
Болт
Заводской номер
М12-6gx75.109.40Х.0115
Количество на модель
6
№
Название детали
Втулка
Заводской номер
ТО-18Б.72.08.003
Количество на модель
6
№
Название детали
Фланец
Заводской номер
ТО-18Б.72.08.002
Количество на модель
1
№
Название детали
Крышка
Заводской номер
208.42.00.018
Количество на модель
1
№
1
Название детали
Крышка
Заводской номер
208.42.00.200
Количество на модель
1
№
1
Название детали
корпус
Заводской номер
211.42.00.400
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
211.42.00.500
Количество на модель
1
№
3
Название детали
Диск ведомый
Заводской номер
ТО-18Д.02.05.200
Количество на модель
1
№
7
Название детали
КОЛЬЦО
Заводской номер
208.42.00.017
Количество на модель
2
№
9
Название детали
Заглушка
Заводской номер
208А.42.00.015
Количество на модель
1
№
13
Название детали
Шестерня
Заводской номер
211.42.00.001
Количество на модель
1
№
17
Название детали
Крышка
Заводской номер
211.42.00.003
Количество на модель
2
№
18
Название детали
Шестерня
Заводской номер
211.42.00.004
Количество на модель
2
№
19
Название детали
Полумуфта
Заводской номер
211.42.00.005-Б
Количество на модель
2
№
20
Название детали
Обойма
Заводской номер
211.42.00.006
Количество на модель
2
№
21
Название детали
Переходник
Заводской номер
211.42.00.007
Количество на модель
2
№
22
Название детали
Крышка
Заводской номер
211.42.00.008
Количество на модель
1
№
23
Название детали
Стопорная пластина
Заводской номер
211.42.00.012
Количество на модель
3
№
25
Название детали
Стопорная пластина
Заводской номер
211.42.00.013
Количество на модель
6
№
26
Название детали
корпус
Заводской номер
211.42.00.014
Количество на модель
1
№
27
Название детали
ВАЛ
Заводской номер
211.42.00.015
Количество на модель
1
№
28
Название детали
Втулка
Заводской номер
211.42.00.016
Количество на модель
1
№
29
Название детали
Шайба
Заводской номер
320.16.20.034
Количество на модель
1
№
33
Название детали
Стопорная пластина
Заводской номер
451.41.01.102
Количество на модель
1
№
37
Название детали
Ух о
Заводской номер
2551.03.01.018
Количество на модель
1
№
39
Название детали
Штифт
Заводской номер
Д-565.3110-21
Количество на модель
2
№
41
Название детали
Заглушка
Заводской номер
УДГ1.09.03.005
Количество на модель
2
№
43
Название детали
Болт
Заводской номер
М8-6gx20.88.35.0115
Количество на модель
8
№
51
Название детали
Болт
Заводской номер
М10-6gx25.88.35.0115
Количество на модель
20
№
52
Название детали
Болт
Заводской номер
М12-6gx30.88.35.0115
Количество на модель
6
№
54
Название детали
Болт
Заводской номер
М14-6gx30.88.35.0115
Количество на модель
8
№
56
Название детали
Болт
Заводской номер
М14-6gx40.88.35.0115
Количество на модель
4
№
57
Название детали
Болт
Заводской номер
М16-6gx30.88.35.0115
Количество на модель
8
№
58
Название детали
Болт
Заводской номер
М14x1,5-6gx30.109.40Х.0115
Количество на модель
2
№
59
Название детали
Шайба
Заводской номер
865Г0115
Количество на модель
6
№
64
Название детали
Шайба
Заводской номер
1065Г0115
Количество на модель
4
№
65
Название детали
Шайба
Заводской номер
1265Г0115
Количество на модель
6
№
66
Название детали
Шайба
Заводской номер
1465Г0115
Количество на модель
14
№
67
Название детали
Шайба
Заводской номер
1665Г0115
Количество на модель
8
№
68
Название детали
Шайба
Заводской номер
С.14.02.Ст3.0115
Количество на модель
4
№
70
Название детали
Кольцо- -
Заводской номер
082-090-46-2-2
Количество на модель
1
№
74
Название детали
Кольцо
Заводской номер
В22
Количество на модель
2
№
75
Название детали
Кольцо В
Заводской номер
В60
Количество на модель
2
№
78
Название детали
Манжета
Заводской номер
1.2-50x70-1
Количество на модель
1
№
82
Название детали
Подшипник
Заводской номер
113
Количество на модель
4
№
86
Название детали
Подшипник
Заводской номер
210
Количество на модель
2
№
87
Название детали
Сапун
Заводской номер
298430-П
Количество на модель
1
№
98
Название детали
Насос
Заводской номер
M4РV50-45K135AL3BYR
Количество на модель
2
№
100
Название детали
Насос
Заводской номер
211.42.00.100-А
Количество на модель
1
№
106
Название детали
Насос
Заводской номер
211.42.00.300
Количество на модель
1
№
106
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Планка | ТО-18Б.72.08.006 | 3 | 3 | |||||
| Втулка | ТО-18Д.02.05.201 | |||||||
| Демпфер | ДР-30.65.42.104 | 1 | 1 | |||||
| Болт | М12-6gx75.109.40Х.0115 | 6 | 6 | |||||
| Втулка | ТО-18Б.72.08.003 | 6 | 6 | |||||
| Фланец | ТО-18Б.72.08.002 | 1 | 1 | |||||
| 1 | Крышка | 208.42.00.018 | 1 | 1 | 1 | |||
| 1 | Крышка | 208.42.00.200 | 1 | 1 | 1 | |||
| 2 | корпус | 211.42.00.400 | 1 | 1 | 2 | |||
| 3 | Крышка | 211.42.00.500 | 1 | 1 | 3 | |||
| 7 | Диск ведомый | ТО-18Д.02.05.200 | 1 | 1 | 7 | |||
| 9 | КОЛЬЦО | 208.42.00.017 | 2 | 2 | 9 | |||
| 13 | Заглушка | 208А.42.00.015 | 1 | 1 | 13 | |||
| 17 | Шестерня | 211.42.00.001 | 1 | 1 | 17 | |||
| 18 | Крышка | 211.42.00.003 | 2 | 2 | 18 | |||
| 19 | Шестерня | 211.42.00.004 | 2 | 2 | 19 | |||
| 20 | Полумуфта | 211.42.00.005-Б | 2 | 2 | 20 | |||
| 21 | Обойма | 211.42.00.006 | 2 | 2 | 21 | |||
| 22 | Переходник | 211.42.00.007 | 2 | 2 | 22 | |||
| 23 | Крышка | 211.42.00.008 | 1 | 1 | 23 | |||
| 25 | Стопорная пластина | 211.42.00.012 | 3 | 3 | 25 | |||
| 26 | Стопорная пластина | 211.42.00.013 | 6 | 6 | 26 | |||
| 27 | корпус | 211.42.00.014 | 1 | 1 | 27 | |||
| 28 | ВАЛ | 211.42.00.015 | 1 | 1 | 28 | |||
| 29 | Втулка | 211.42.00.016 | 1 | 1 | 29 | |||
| 33 | Шайба | 320.16.20.034 | 1 | 1 | 33 | |||
| 37 | Стопорная пластина | 451.41.01.102 | 1 | 1 | 37 | |||
| 39 | Ух о | 2551.03.01.018 | 1 | 1 | 39 | |||
| 41 | Штифт | Д-565.3110-21 | 2 | 2 | 41 | |||
| 43 | Заглушка | УДГ1.09.03.005 | 2 | 2 | 43 | |||
| 51 | Болт | М8-6gx20.88.35.0115 | 8 | 8 | 51 | |||
| 52 | Болт | М10-6gx25.88.35.0115 | 20 | 20 | 52 | |||
| 54 | Болт | М12-6gx30.88.35.0115 | 6 | 6 | 54 | |||
| 56 | Болт | М14-6gx30.88.35.0115 | 8 | 8 | 56 | |||
| 57 | Болт | М14-6gx40.88.35.0115 | 4 | 4 | 57 | |||
| 58 | Болт | М16-6gx30.88.35.0115 | 8 | 8 | 58 | |||
| 59 | Болт | М14x1,5-6gx30.109.40Х.0115 | 2 | 2 | 59 | |||
| 64 | Шайба | 865Г0115 | 6 | 6 | 64 | |||
| 65 | Шайба | 1065Г0115 | 4 | 4 | 65 | |||
| 66 | Шайба | 1265Г0115 | 6 | 6 | 66 | |||
| 67 | Шайба | 1465Г0115 | 14 | 14 | 67 | |||
| 68 | Шайба | 1665Г0115 | 8 | 8 | 68 | |||
| 70 | Шайба | С.14.02.Ст3.0115 | 4 | 4 | 70 | |||
| 74 | Кольцо- - | 082-090-46-2-2 | 1 | 1 | 74 | |||
| 75 | Кольцо | В22 | 2 | 2 | 75 | |||
| 78 | Кольцо В | В60 | 2 | 2 | 78 | |||
| 82 | Манжета | 1.2-50x70-1 | 1 | 1 | 82 | |||
| 86 | Подшипник | 113 | 4 | 4 | 86 | |||
| 87 | Подшипник | 210 | 2 | 2 | 87 | |||
| 98 | Сапун | 298430-П | 1 | 1 | 98 | |||
| 100 | Насос | M4РV50-45K135AL3BYR | 2 | 2 | 100 | |||
| 106 | Насос | 211.42.00.100-А | 1 | 1 | 106 | |||
| 106 | Насос | 211.42.00.300 | 1 | 1 | 106 |
