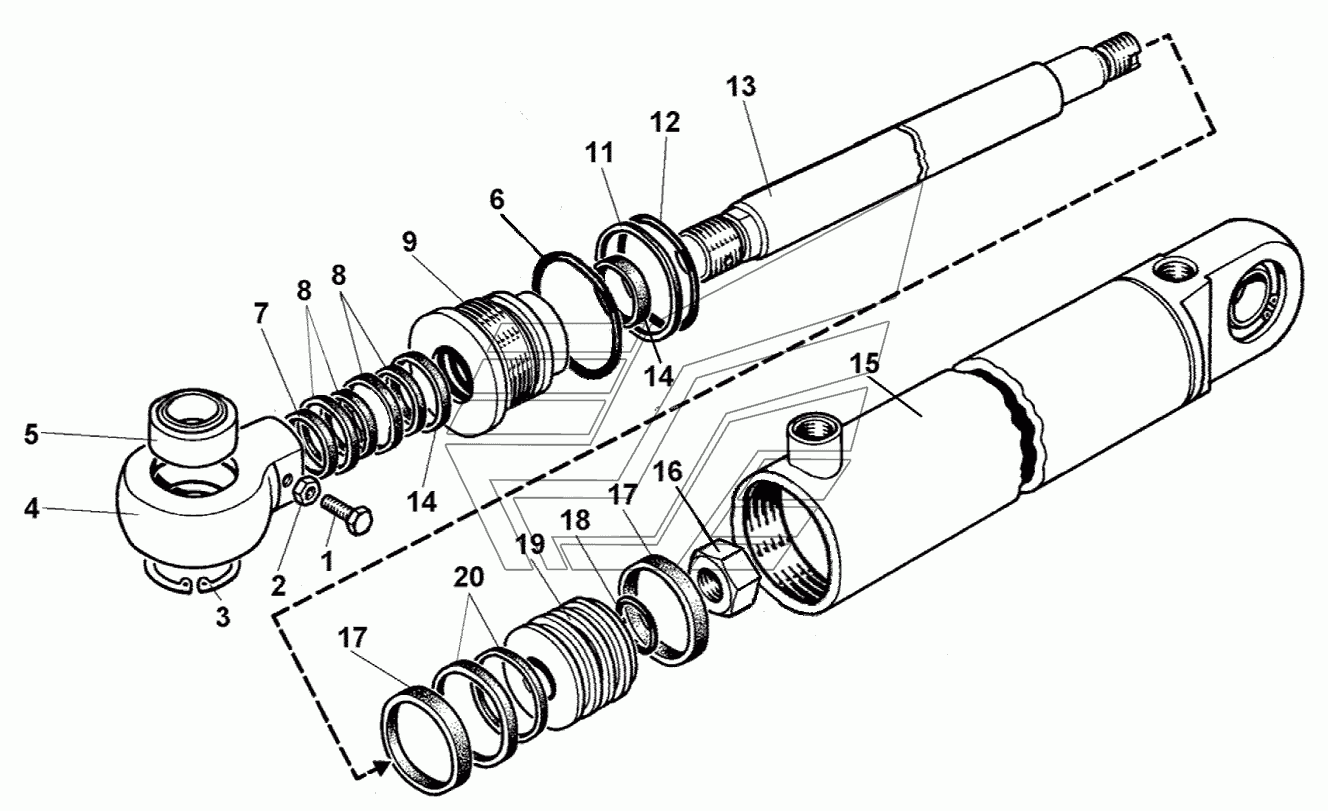

Гидроцилиндр подъема стрелы ДЗ- С
100%
Название детали
Винт
Заводской номер
В.М10-6gx30.14Н.0115
Количество на модель
1
№
1
Название детали
Орех
Заводской номер
М10-6H.8.35.0115
Количество на модель
1
№
2
Название детали
КОЛЬЦО
Заводской номер
B62
Количество на модель
4
№
3
Название детали
Проушина
Заводской номер
ТО-18А.08.03.002
Количество на модель
1
№
4
Название детали
Проушина
Заводской номер
ТО-18А08.03.002-01
Количество на модель
1
№
4
Название детали
Подшипник
Заводской номер
ШСП40К
Количество на модель
2
№
5
Название детали
КОЛЬЦО
Заводской номер
080-085-30-2-3
Количество на модель
1
№
6
Название детали
Грязесъемник
Заводской номер
86187ASOB040-048-4-7
Количество на модель
1
№
7
Название детали
Уплотнение штоковое
Заводской номер
24223147OMS-MR40-50.7-4.0
Количество на модель
2
№
8
Название детали
Стакан
Заводской номер
ЦС080040-00.001
Количество на модель
1
№
9
Название детали
Кольцо защитное
Заводской номер
ТО-49.12.00.708
Количество на модель
1
№
11
Название детали
КОЛЬЦО
Заводской номер
072-080-46-2-2
Количество на модель
1
№
12
Название детали
Шток
Заводской номер
ДЗ-133.45.04.001Г
Количество на модель
1
№
13
Название детали
Кольцо
Заводской номер
24131024SB040-045-9,6
Количество на модель
2
№
14
Название детали
Цилиндр
Заводской номер
ДЗ-133.45.04.100С
Количество на модель
1
№
15
Название детали
Орех
Заводской номер
ТО-28А.08.05.002
Количество на модель
1
№
16
Название детали
КОЛЬЦО
Заводской номер
24130950KB80-75-9,6
Количество на модель
2
№
17
Название детали
КОЛЬЦО
Заводской номер
032-040-46-2-2
Количество на модель
1
№
18
Название детали
Поршень
Заводской номер
ТО-28А.08.20.002
Количество на модель
1
№
19
Название детали
Кольцо
Заводской номер
24213784OMK-MR80-59-7,7
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Винт | В.М10-6gx30.14Н.0115 | 1 | 1 | 1 | |||
| 2 | Орех | М10-6H.8.35.0115 | 1 | 1 | 2 | |||
| 3 | КОЛЬЦО | B62 | 4 | 4 | 3 | |||
| 4 | Проушина | ТО-18А.08.03.002 | 1 | 1 | 4 | |||
| 4 | Проушина | ТО-18А08.03.002-01 | 1 | 1 | 4 | |||
| 5 | Подшипник | ШСП40К | 2 | 2 | 5 | |||
| 6 | КОЛЬЦО | 080-085-30-2-3 | 1 | 1 | 6 | |||
| 7 | Грязесъемник | 86187ASOB040-048-4-7 | 1 | 1 | 7 | |||
| 8 | Уплотнение штоковое | 24223147OMS-MR40-50.7-4.0 | 2 | 2 | 8 | |||
| 9 | Стакан | ЦС080040-00.001 | 1 | 1 | 9 | |||
| 11 | Кольцо защитное | ТО-49.12.00.708 | 1 | 1 | 11 | |||
| 12 | КОЛЬЦО | 072-080-46-2-2 | 1 | 1 | 12 | |||
| 13 | Шток | ДЗ-133.45.04.001Г | 1 | 1 | 13 | |||
| 14 | Кольцо | 24131024SB040-045-9,6 | 2 | 2 | 14 | |||
| 15 | Цилиндр | ДЗ-133.45.04.100С | 1 | 1 | 15 | |||
| 16 | Орех | ТО-28А.08.05.002 | 1 | 1 | 16 | |||
| 17 | КОЛЬЦО | 24130950KB80-75-9,6 | 2 | 2 | 17 | |||
| 18 | КОЛЬЦО | 032-040-46-2-2 | 1 | 1 | 18 | |||
| 19 | Поршень | ТО-28А.08.20.002 | 1 | 1 | 19 | |||
| 20 | Кольцо | 24213784OMK-MR80-59-7,7 | 1 | 1 | 20 |
