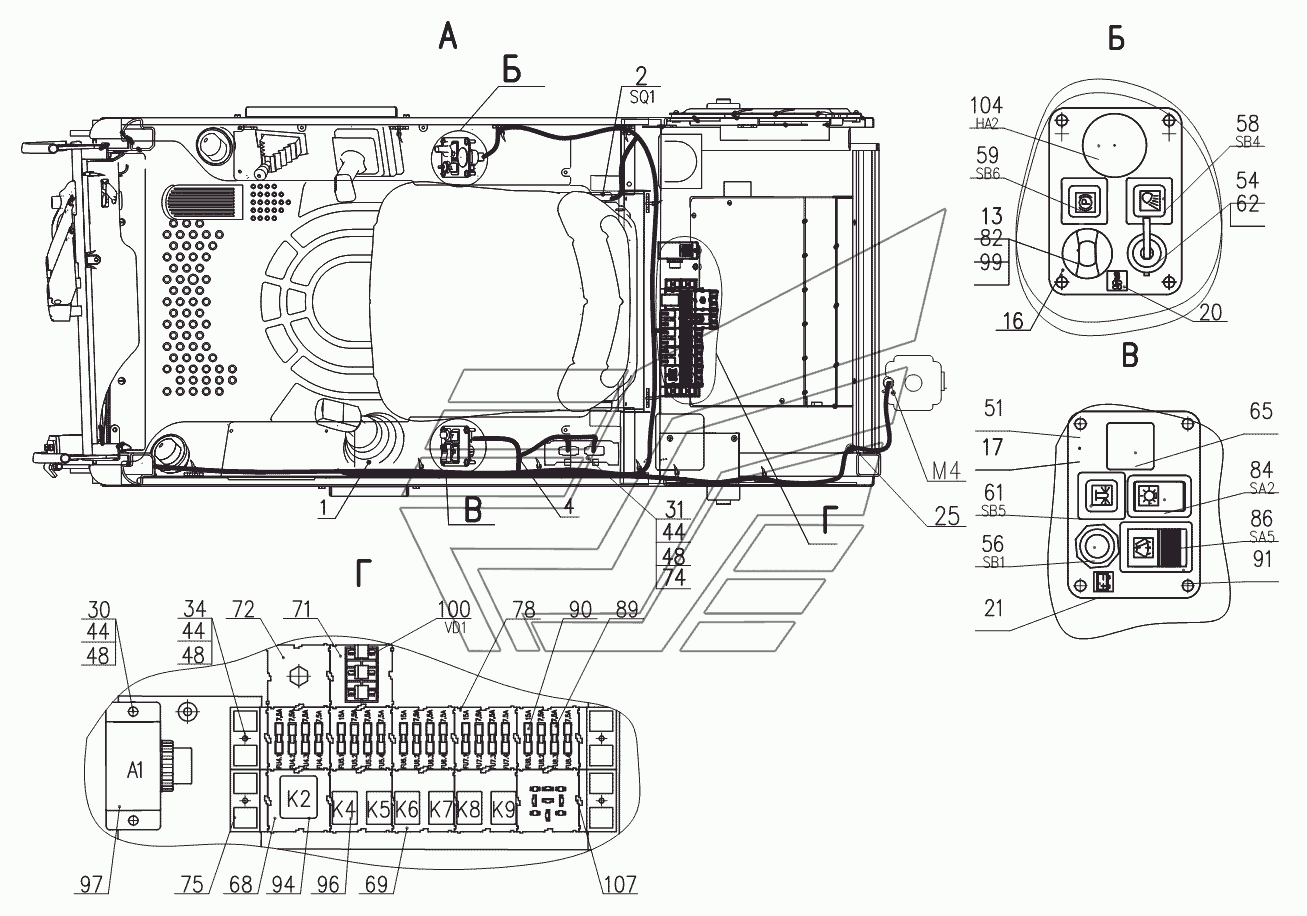

Электросистема кабины Е.-
100%
Название детали
Джойстик
Заводской номер
211.50.18.400
Количество на модель
1
№
1
Название детали
Штырь
Заводской номер
103612ОСТ37.003.032-88
Количество на модель
5
№
1
Название детали
Колодка штыревая
Заводской номер
502608ОСТ37.003.032-88
Количество на модель
1
№
1
Название детали
Трубка
Заводской номер
40904ВТ
Количество на модель
№
2
Название детали
Уплотнитель-
Заводской номер
0-0281934-2
Количество на модель
2
№
2
Название детали
Штырь
Заводской номер
0-0282109-1
Количество на модель
2
№
2
Название детали
Вилка -
Заводской номер
0-0282104-1
Количество на модель
1
№
2
Название детали
Вилка двухконтактная
Заводской номер
Вилка
Количество на модель
1
№
2
Название детали
Микровыключатель
Заводской номер
OMRON
Количество на модель
1
№
2
Название детали
Доработка ремня безопасности
Заводской номер
211.50.18.950
Количество на модель
1
№
2
Название детали
Жгут
Заводской номер
211Е.38.00.500-04
Количество на модель
1
№
4
Название детали
Жгут
Заводской номер
211Е.38.00.600-04
Количество на модель
1
№
5
Название детали
Фиксатор
Заводской номер
211.50.18.008-Б
Количество на модель
1
№
13
Название детали
Таблица
Заводской номер
211Е.38.00.001-01
Количество на модель
1
№
14
Название детали
Панель
Заводской номер
211Е.38.00.003-01-Б
Количество на модель
1
№
16
Название детали
Панель
Заводской номер
211Е.38.00.004-01-Б
Количество на модель
1
№
17
Название детали
прокладка
Заводской номер
320.37.00.002
Количество на модель
1
№
20
Название детали
Таблица
Заводской номер
У7810.7-9.02.42.007-01
Количество на модель
1
№
21
Название детали
Втулка
Заводской номер
У22-2.37-50.002
Количество на модель
2
№
25
Название детали
Втулка
Заводской номер
У22-2.37-50.002-02
Количество на модель
2
№
26
Название детали
Болт
Заводской номер
М8-6gx12.88.35.0115
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
М6-6gx12.88.35.0115
Количество на модель
2
№
30
Название детали
Болт
Заводской номер
М6-6gx60.88.35.0115
Количество на модель
2
№
31
Название детали
Винт
Заводской номер
В.М3-6gx12.46.0115
Количество на модель
10
№
33
Название детали
Винт
Заводской номер
В.М6-6gx12.46.0115
Количество на модель
5
№
34
Название детали
Орех
Заводской номер
М3-6H.8.35.0115
Количество на модель
8
№
38
Название детали
Орех
Заводской номер
М6-6H.8.35.0115
Количество на модель
3
№
39
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
1
№
40
Название детали
Шайба
Заводской номер
3.65Г.0115
Количество на модель
10
№
42
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
12
№
44
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
1
№
45
Название детали
Шайба
Заводской номер
С.3.02.Ст3.0115
Количество на модель
10
№
46
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
12
№
48
Название детали
Винт мебельный шлиц
Заводской номер
KOMBIМ6х20
Количество на модель
12
№
51
Название детали
Выключатель
Заводской номер
ВК34
Количество на модель
1
№
53
Название детали
Выключатель стартера и приборов
Заводской номер
ВК353
Количество на модель
1
№
54
Название детали
Выключатель-
Заводской номер
11.3704-01
Количество на модель
1
№
56
Название детали
Выключатель
Заводской номер
3842.3710-02.05М
Количество на модель
1
№
58
Название детали
Выключатель
Заводской номер
3842.3710-02.71М
Количество на модель
1
№
59
Название детали
Выключатель
Заводской номер
3842.3710-02.56М
Количество на модель
1
№
61
Название детали
Орех
Заводской номер
157.000
Количество на модель
1
№
62
Название детали
Дисплей
Заводской номер
DP250
Количество на модель
1
№
64
Название детали
Заглушка
Заводской номер
64221-3710016
Количество на модель
1
№
65
Название детали
Кабельная стяжка
Заводской номер
SEL.3.223200x4.5
Количество на модель
50
№
66
Название детали
Колодка гнездовая
Заводской номер
КР-1
Количество на модель
2
№
68
Название детали
Колодка гнездовая
Заводской номер
КУ-2
Количество на модель
3
№
69
Название детали
Колодка электромонтажная К-
Заводской номер
К-210
Количество на модель
1
№
71
Название детали
Колодка электромонтажная
Заводской номер
К-230
Количество на модель
1
№
72
Название детали
Контроллер
Заводской номер
МС024-120
Количество на модель
1
№
74
Название детали
Монтажная защелка
Заводской номер
ЛТМ-1.1
Количество на модель
4
№
75
Название детали
Маяк сигнальный
Заводской номер
МС-2-24-0
Количество на модель
1
№
77
Название детали
Модуль электронный
Заводской номер
МИ1М
Количество на модель
5
№
78
Название детали
Переключатель клавишный
Заводской номер
633.3709
Количество на модель
1
№
82
Название детали
Переключатель
Заводской номер
0974-01.02
Количество на модель
1
№
84
Название детали
Переключатель
Заводской номер
ПК150-07.28
Количество на модель
1
№
86
Название детали
Лампа
Заводской номер
11.371402
Количество на модель
1
№
87
Название детали
Предохранитель
Заводской номер
351.3722
Количество на модель
16
№
89
Название детали
Предохранитель
Заводской номер
353.3722
Количество на модель
4
№
90
Название детали
Рамка выключателей
Заводской номер
5336-3710015
Количество на модель
1
№
91
Название детали
Реле
Заводской номер
753.3777-01
Количество на модель
1
№
94
Название детали
Реле
Заводской номер
981.3747-01
Количество на модель
6
№
96
Название детали
Реле блокировки стартера
Заводской номер
04213663EY
Количество на модель
1
№
97
Название детали
Ручка
Заводской номер
6430-3709276
Количество на модель
1
№
99
Название детали
Сборка электронная
Заводской номер
СД-2
Количество на модель
1
№
100
Название детали
Сигнал звуковой
Заводской номер
K91-2M-24V-L
Количество на модель
1
№
102
Название детали
Сцепка автоматическая
Заводской номер
СА-1
Количество на модель
1
№
104
Название детали
Фара рабочая
Заводской номер
РАУС14.3711010-16
Количество на модель
2
№
106
Название детали
Фиксатор
Заводской номер
Фиксатор
Количество на модель
20
№
107
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Джойстик | 211.50.18.400 | 1 | 1 | 1 | |||
| 1 | Штырь | 103612ОСТ37.003.032-88 | 5 | 5 | 1 | |||
| 1 | Колодка штыревая | 502608ОСТ37.003.032-88 | 1 | 1 | 1 | |||
| 2 | Трубка | 40904ВТ | 2 | |||||
| 2 | Уплотнитель- | 0-0281934-2 | 2 | 2 | 2 | |||
| 2 | Штырь | 0-0282109-1 | 2 | 2 | 2 | |||
| 2 | Вилка - | 0-0282104-1 | 1 | 1 | 2 | |||
| 2 | Вилка двухконтактная | Вилка | 1 | 1 | 2 | |||
| 2 | Микровыключатель | OMRON | 1 | 1 | 2 | |||
| 2 | Доработка ремня безопасности | 211.50.18.950 | 1 | 1 | 2 | |||
| 4 | Жгут | 211Е.38.00.500-04 | 1 | 1 | 4 | |||
| 5 | Жгут | 211Е.38.00.600-04 | 1 | 1 | 5 | |||
| 13 | Фиксатор | 211.50.18.008-Б | 1 | 1 | 13 | |||
| 14 | Таблица | 211Е.38.00.001-01 | 1 | 1 | 14 | |||
| 16 | Панель | 211Е.38.00.003-01-Б | 1 | 1 | 16 | |||
| 17 | Панель | 211Е.38.00.004-01-Б | 1 | 1 | 17 | |||
| 20 | прокладка | 320.37.00.002 | 1 | 1 | 20 | |||
| 21 | Таблица | У7810.7-9.02.42.007-01 | 1 | 1 | 21 | |||
| 25 | Втулка | У22-2.37-50.002 | 2 | 2 | 25 | |||
| 26 | Втулка | У22-2.37-50.002-02 | 2 | 2 | 26 | |||
| 28 | Болт | М8-6gx12.88.35.0115 | 1 | 1 | 28 | |||
| 30 | Болт | М6-6gx12.88.35.0115 | 2 | 2 | 30 | |||
| 31 | Болт | М6-6gx60.88.35.0115 | 2 | 2 | 31 | |||
| 33 | Винт | В.М3-6gx12.46.0115 | 10 | 10 | 33 | |||
| 34 | Винт | В.М6-6gx12.46.0115 | 5 | 5 | 34 | |||
| 38 | Орех | М3-6H.8.35.0115 | 8 | 8 | 38 | |||
| 39 | Орех | М6-6H.8.35.0115 | 3 | 3 | 39 | |||
| 40 | Орех | М8-6H.8.35.0115 | 1 | 1 | 40 | |||
| 42 | Шайба | 3.65Г.0115 | 10 | 10 | 42 | |||
| 44 | Шайба | 6.65Г.0115 | 12 | 12 | 44 | |||
| 45 | Шайба | 8.65Г.0115 | 1 | 1 | 45 | |||
| 46 | Шайба | С.3.02.Ст3.0115 | 10 | 10 | 46 | |||
| 48 | Шайба | С.6.02.Ст3.0115 | 12 | 12 | 48 | |||
| 51 | Винт мебельный шлиц | KOMBIМ6х20 | 12 | 12 | 51 | |||
| 53 | Выключатель | ВК34 | 1 | 1 | 53 | |||
| 54 | Выключатель стартера и приборов | ВК353 | 1 | 1 | 54 | |||
| 56 | Выключатель- | 11.3704-01 | 1 | 1 | 56 | |||
| 58 | Выключатель | 3842.3710-02.05М | 1 | 1 | 58 | |||
| 59 | Выключатель | 3842.3710-02.71М | 1 | 1 | 59 | |||
| 61 | Выключатель | 3842.3710-02.56М | 1 | 1 | 61 | |||
| 62 | Орех | 157.000 | 1 | 1 | 62 | |||
| 64 | Дисплей | DP250 | 1 | 1 | 64 | |||
| 65 | Заглушка | 64221-3710016 | 1 | 1 | 65 | |||
| 66 | Кабельная стяжка | SEL.3.223200x4.5 | 50 | 50 | 66 | |||
| 68 | Колодка гнездовая | КР-1 | 2 | 2 | 68 | |||
| 69 | Колодка гнездовая | КУ-2 | 3 | 3 | 69 | |||
| 71 | Колодка электромонтажная К- | К-210 | 1 | 1 | 71 | |||
| 72 | Колодка электромонтажная | К-230 | 1 | 1 | 72 | |||
| 74 | Контроллер | МС024-120 | 1 | 1 | 74 | |||
| 75 | Монтажная защелка | ЛТМ-1.1 | 4 | 4 | 75 | |||
| 77 | Маяк сигнальный | МС-2-24-0 | 1 | 1 | 77 | |||
| 78 | Модуль электронный | МИ1М | 5 | 5 | 78 | |||
| 82 | Переключатель клавишный | 633.3709 | 1 | 1 | 82 | |||
| 84 | Переключатель | 0974-01.02 | 1 | 1 | 84 | |||
| 86 | Переключатель | ПК150-07.28 | 1 | 1 | 86 | |||
| 87 | Лампа | 11.371402 | 1 | 1 | 87 | |||
| 89 | Предохранитель | 351.3722 | 16 | 16 | 89 | |||
| 90 | Предохранитель | 353.3722 | 4 | 4 | 90 | |||
| 91 | Рамка выключателей | 5336-3710015 | 1 | 1 | 91 | |||
| 94 | Реле | 753.3777-01 | 1 | 1 | 94 | |||
| 96 | Реле | 981.3747-01 | 6 | 6 | 96 | |||
| 97 | Реле блокировки стартера | 04213663EY | 1 | 1 | 97 | |||
| 99 | Ручка | 6430-3709276 | 1 | 1 | 99 | |||
| 100 | Сборка электронная | СД-2 | 1 | 1 | 100 | |||
| 102 | Сигнал звуковой | K91-2M-24V-L | 1 | 1 | 102 | |||
| 104 | Сцепка автоматическая | СА-1 | 1 | 1 | 104 | |||
| 106 | Фара рабочая | РАУС14.3711010-16 | 2 | 2 | 106 | |||
| 107 | Фиксатор | Фиксатор | 20 | 20 | 107 |
