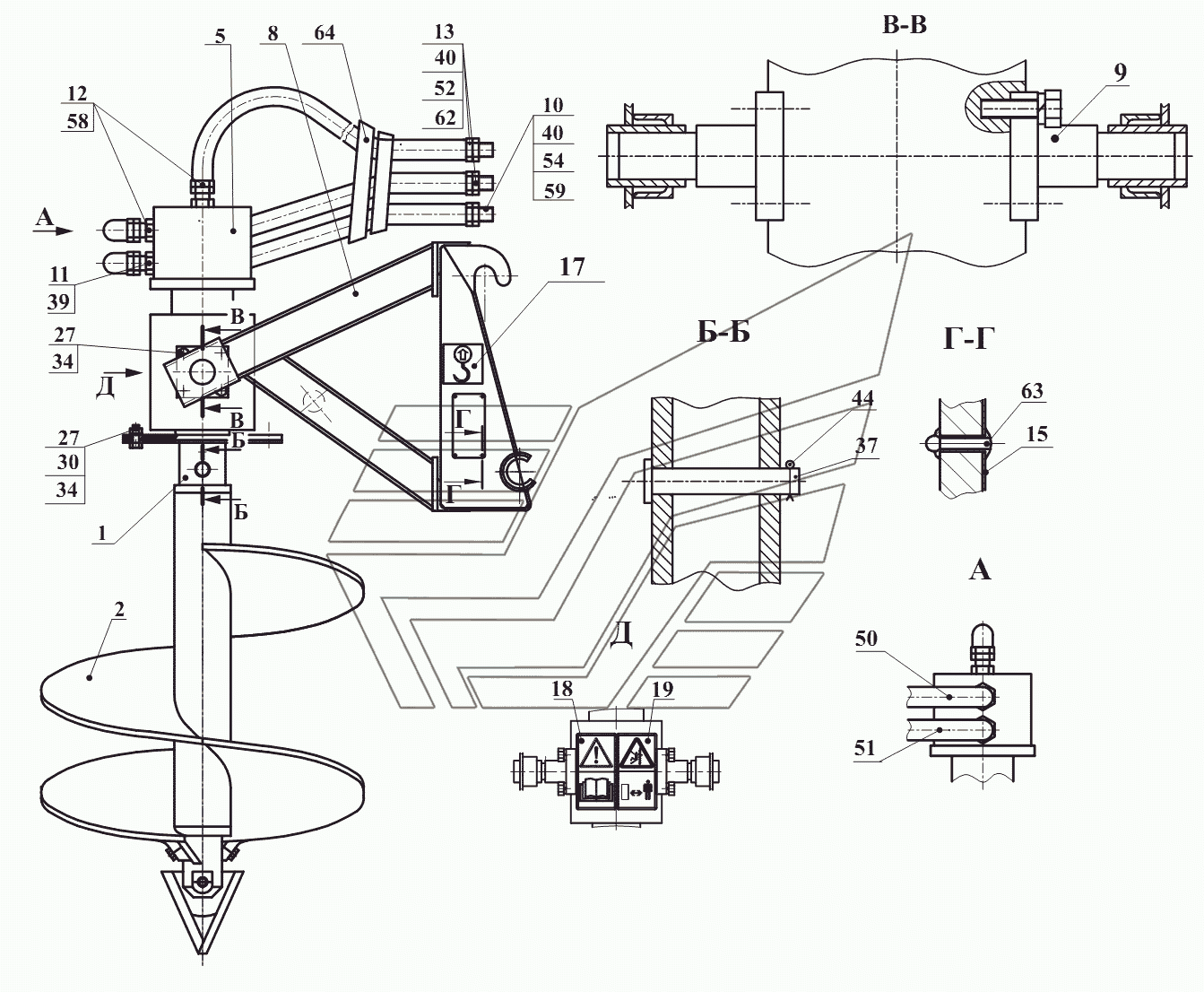

Бур
100%
Название детали
Кабельная стяжка
Заводской номер
TKUV30/8
Количество на модель
3
№
Название детали
Фланец
Заводской номер
БО-1.00.00.100
Количество на модель
1
№
1
Название детали
Бур
Заводской номер
208.46.37.500
Количество на модель
1
№
2
Название детали
Гидропривод
Заводской номер
208.46.35.300-01
Количество на модель
1
№
5
Название детали
Рама
Заводской номер
208.46.37.100
Количество на модель
1
№
8
Название детали
полуось
Заводской номер
208.46.37.200
Количество на модель
2
№
9
Название детали
Штуцер
Заводской номер
УДГ1.01.17.011
Количество на модель
1
№
10
Название детали
Штуцер
Заводской номер
208.46.37.001-Б
Количество на модель
1
№
11
Название детали
Штуцер
Заводской номер
УДГ1.01.02.026
Количество на модель
2
№
12
Название детали
Штуцер
Заводской номер
УДГ1.01.17.009
Количество на модель
2
№
13
Название детали
Маркировочная табличка
Заводской номер
208.46.37.002-01-Г
Количество на модель
1
№
15
Название детали
Табличка Место подъёма
Заводской номер
527.00.00.013
Количество на модель
2
№
17
Название детали
Знак Читай руководство по эксплуатации
Заводской номер
УКТ-01.00.002
Количество на модель
1
№
18
Название детали
Знак Затягивание руки или кисти в шнек. Стой на безопасном расстоянии от источника опасности
Заводской номер
208.46.37.003
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
М12-6gx40.88.35.0115
Количество на модель
16
№
27
Название детали
Орех
Заводской номер
М12-6H.8.35.0115
Количество на модель
8
№
30
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
16
№
34
Название детали
Вот
Заводской номер
6-25d11x105.45.Ц15.хр
Количество на модель
1
№
37
Название детали
прокладка
Заводской номер
10М3
Количество на модель
1
№
39
Название детали
прокладка
Заводской номер
22М3
Количество на модель
3
№
40
Название детали
Шплинт
Заводской номер
6.3x63.019
Количество на модель
1
№
44
Название детали
Рукав РВД
Заводской номер
РВД2SN-13-27.5-2000-DKL-DKL90
Количество на модель
2
№
50
Название детали
Рукав РВД
Заводской номер
РВД1SN-10-18-2000-DKL-DKL90
Количество на модель
1
№
51
Название детали
Штекер
Заводской номер
ISOADN131/2BSP
Количество на модель
2
№
52
Название детали
Кольцо уплотнительное
Заводской номер
USIT244
Количество на модель
2
№
58
Название детали
Пластмассовая крышка для муфты
Заводской номер
DN13№101.5313AA
Количество на модель
1
№
59
Название детали
Пластмассовый колпачок для штекера
Заводской номер
DN13№101.5413AA
Количество на модель
2
№
62
Название детали
Заклёпка потайная
Заводской номер
pias3.0x12.0
Количество на модель
4
№
63
Название детали
Лента спиральная
Заводской номер
А40x34.6x24
Количество на модель
1
№
64
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Кабельная стяжка | TKUV30/8 | 3 | 3 | |||||
| 1 | Фланец | БО-1.00.00.100 | 1 | 1 | 1 | |||
| 2 | Бур | 208.46.37.500 | 1 | 1 | 2 | |||
| 5 | Гидропривод | 208.46.35.300-01 | 1 | 1 | 5 | |||
| 8 | Рама | 208.46.37.100 | 1 | 1 | 8 | |||
| 9 | полуось | 208.46.37.200 | 2 | 2 | 9 | |||
| 10 | Штуцер | УДГ1.01.17.011 | 1 | 1 | 10 | |||
| 11 | Штуцер | 208.46.37.001-Б | 1 | 1 | 11 | |||
| 12 | Штуцер | УДГ1.01.02.026 | 2 | 2 | 12 | |||
| 13 | Штуцер | УДГ1.01.17.009 | 2 | 2 | 13 | |||
| 15 | Маркировочная табличка | 208.46.37.002-01-Г | 1 | 1 | 15 | |||
| 17 | Табличка Место подъёма | 527.00.00.013 | 2 | 2 | 17 | |||
| 18 | Знак Читай руководство по эксплуатации | УКТ-01.00.002 | 1 | 1 | 18 | |||
| 19 | Знак Затягивание руки или кисти в шнек. Стой на безопасном расстоянии от источника опасности | 208.46.37.003 | 1 | 1 | 19 | |||
| 27 | Болт | М12-6gx40.88.35.0115 | 16 | 16 | 27 | |||
| 30 | Орех | М12-6H.8.35.0115 | 8 | 8 | 30 | |||
| 34 | Шайба | 12.65Г.0115 | 16 | 16 | 34 | |||
| 37 | Вот | 6-25d11x105.45.Ц15.хр | 1 | 1 | 37 | |||
| 39 | прокладка | 10М3 | 1 | 1 | 39 | |||
| 40 | прокладка | 22М3 | 3 | 3 | 40 | |||
| 44 | Шплинт | 6.3x63.019 | 1 | 1 | 44 | |||
| 50 | Рукав РВД | РВД2SN-13-27.5-2000-DKL-DKL90 | 2 | 2 | 50 | |||
| 51 | Рукав РВД | РВД1SN-10-18-2000-DKL-DKL90 | 1 | 1 | 51 | |||
| 52 | Штекер | ISOADN131/2BSP | 2 | 2 | 52 | |||
| 58 | Кольцо уплотнительное | USIT244 | 2 | 2 | 58 | |||
| 59 | Пластмассовая крышка для муфты | DN13№101.5313AA | 1 | 1 | 59 | |||
| 62 | Пластмассовый колпачок для штекера | DN13№101.5413AA | 2 | 2 | 62 | |||
| 63 | Заклёпка потайная | pias3.0x12.0 | 4 | 4 | 63 | |||
| 64 | Лента спиральная | А40x34.6x24 | 1 | 1 | 64 |
