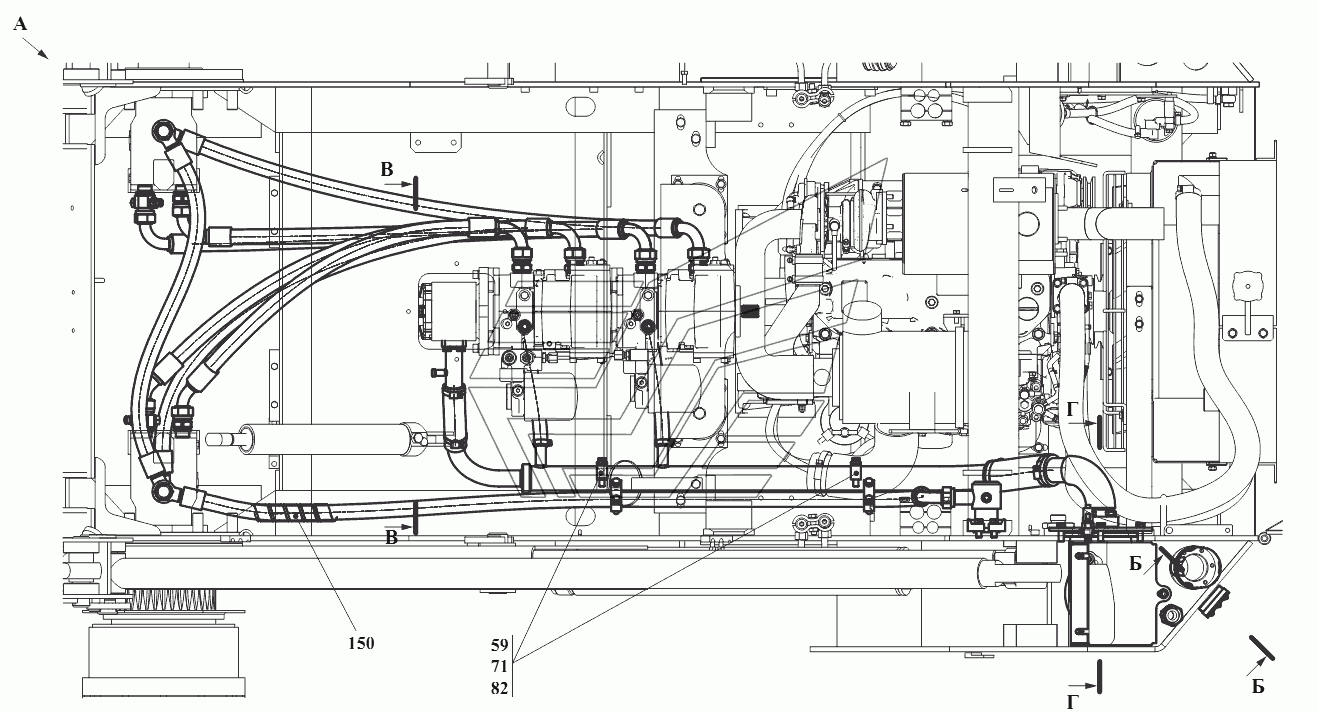

Гидросистема хода Е.
100%
Название детали
Соединение
Заводской номер
208А.44.00.040
Количество на модель
2
№
1
Название детали
Фланец
Заводской номер
211Е.47.00.010-Б
Количество на модель
1
№
13
Название детали
Трубопровод
Заводской номер
211Е.48.00.020
Количество на модель
1
№
14
Название детали
Фланец
Заводской номер
211Е.48.01.010
Количество на модель
1
№
16
Название детали
Переходник
Заводской номер
211Е.47.00.070
Количество на модель
1
№
20
Название детали
Фланец
Заводской номер
211Е.47.00.080
Количество на модель
1
№
21
Название детали
Заглушка
Заводской номер
211.45.00.001
Количество на модель
1
№
35
Название детали
прокладка
Заводской номер
211.45.00.002
Количество на модель
1
№
36
Название детали
Крышка
Заводской номер
211.45.00.003
Количество на модель
1
№
37
Название детали
Болт
Заводской номер
211.45.00.007
Количество на модель
3
№
39
Название детали
Болт, -
Заводской номер
211Е.47.00.003
Количество на модель
4
№
40
Название детали
Зажимной болт
Заводской номер
211Е.47.00.006
Количество на модель
1
№
41
Название детали
Штуцер
Заводской номер
211Е.48.01.001
Количество на модель
2
№
43
Название детали
Крышка
Заводской номер
211Е3А.47.00.002
Количество на модель
1
№
44
Название детали
Втулка
Заводской номер
ДЭ-224А.47.00.003
Количество на модель
2
№
45
Название детали
Фланец
Заводской номер
ДЭ-235.42.01.601-Б
Количество на модель
2
№
46
Название детали
Маслоуказатель
Заводской номер
ТО-18А.26.01.004
Количество на модель
2
№
47
Название детали
КОЛЬЦО
Заводской номер
ТО-18Б.2.06.01.003
Количество на модель
2
№
50
Название детали
Штуцер
Заводской номер
УДГ1.01.02.037
Количество на модель
2
№
51
Название детали
Штуцер
Заводской номер
УДГ1.01.17.018
Количество на модель
10
№
53
Название детали
Заглушка
Заводской номер
УДГ1.09.02.009
Количество на модель
2
№
55
Название детали
Колодка верхняя
Заводской номер
УДГ1.17.04.007
Количество на модель
2
№
56
Название детали
Колодка верхняя
Заводской номер
УДГ1.17.04.009
Количество на модель
2
№
59
Название детали
Болт
Заводской номер
М10-6gx20.88.35.0115
Количество на модель
12
№
66
Название детали
Болт
Заводской номер
М10-6gx35.88.35.0115
Количество на модель
4
№
69
Название детали
Болт
Заводской номер
М10-6gx45.88.35.0115
Количество на модель
8
№
71
Название детали
Болт
Заводской номер
М12-6gx40.88.35.0115
Количество на модель
4
№
74
Название детали
Винт
Заводской номер
В.М5-6gx12.46.0115
Количество на модель
18
№
77
Название детали
Шайба
Заводской номер
5.65Г.0115
Количество на модель
18
№
80
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
28
№
82
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
4
№
84
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
4
№
85
Название детали
КОЛЬЦО
Заводской номер
032-040-46-2-2
Количество на модель
2
№
88
Название детали
Кольцо- -
Заводской номер
035-040-30-2-2
Количество на модель
1
№
90
Название детали
КОЛЬЦО
Заводской номер
039-045-36-2-2
Количество на модель
1
№
92
Название детали
КОЛЬЦО
Заводской номер
050-060-58-2-2
Количество на модель
1
№
95
Название детали
КОЛЬЦО
Заводской номер
130-140-58-2-2
Количество на модель
1
№
98
Название детали
Кольцо ГОСТ 18829-73
Заводской номер
170-180-58-2-2
Количество на модель
1
№
100
Название детали
Рукав (L= мм)
Заводской номер
20x29-1.6
Количество на модель
2
№
113
Название детали
Рукав
Заводской номер
32x43-1.6
Количество на модель
1
№
119
Название детали
Рукав
Заводской номер
48x62-1.47
Количество на модель
1
№
121
Название детали
Заполнитель горловины
Заводской номер
ТМ478G100P3
Количество на модель
1
№
126
Название детали
Датчик
Заводской номер
ДАТЖ-03
Количество на модель
1
№
131
Название детали
Зажим
Заводской номер
TORRO20-32/9-C7W2
Количество на модель
4
№
135
Название детали
Зажим
Заводской номер
TORRO32-50/9-C7W2
Количество на модель
2
№
136
Название детали
Хомут
Заводской номер
TORRO50-70/9-C7W2
Количество на модель
2
№
137
Название детали
Клапан контроля давления
Заводской номер
620.01.204.50
Количество на модель
4
№
138
Название детали
Клапан контроля давления
Заводской номер
620.01.204.51
Количество на модель
4
№
139
Название детали
Кольцо уплотнительное
Заводской номер
USIT9821
Количество на модель
4
№
140
Название детали
Кольцо уплотнительное
Заводской номер
USIT9827
Количество на модель
21
№
141
Название детали
Кольцо уплотнительное
Заводской номер
USIT217
Количество на модель
4
№
142
Название детали
Пробка магнитная
Заводской номер
К11/4dm
Количество на модель
1
№
143
Название детали
Полуфланец
Заводской номер
P10FIS8184L11/4NP32SAEI518b
Количество на модель
2
№
146
Название детали
Полуфланец
Заводской номер
С1224.00.000
Количество на модель
2
№
147
Название детали
Лента спиральная чёрная
Заводской номер
ЛентаА32x27x22
Количество на модель
1
№
150
Название детали
Рукав высокого давления
Заводской номер
1SN-20-10.5-650-OG
Количество на модель
1
№
154
Название детали
Рукав высокого давления
Заводской номер
1SN-20-10.5-1900-DKL90-OG
Количество на модель
1
№
158
Название детали
Фильтр
Заводской номер
MSZ401DCXAB8
Количество на модель
1
№
159
Название детали
Фильтр
Заводской номер
HP539047001
Количество на модель
2
№
159
Название детали
Датчик- гидросигнализатор
Заводской номер
ДГС-М-311-12-01
Количество на модель
1
№
164
Название детали
Датчик гидросигнализатор
Заводской номер
ДГС-М-311-24-01
Количество на модель
1
№
164
Название детали
Рукав высокого давления
Заводской номер
4SP-20-35-750-DKL45-DKL90
Количество на модель
1
№
165
Название детали
Рукав высокого давления
Заводской номер
4SP-20-35-850-DKL45-DKL90
Количество на модель
1
№
165
Название детали
Рукав высокого давления
Заводской номер
4SP-20-35-900-DKL45-DKL90
Количество на модель
1
№
168
Название детали
Рукав высокого давления
Заводской номер
4SP-20-35-800-DKL45-DKL90
Количество на модель
1
№
168
Название детали
Рукав высокого давления
Заводской номер
4SP-20-35-950-DKL90-DKL90-180
Количество на модель
1
№
170
Название детали
Рукав высокого давления
Заводской номер
4SP-20-35-850-DKL90-DKL90-180
Количество на модель
1
№
170
Название детали
Рукав высокого давления
Заводской номер
4SP-20-35-1030-DKL90-DKL90-180
Количество на модель
1
№
172
Название детали
Рукав высокого давления
Заводской номер
1SN-20-10.5-1150-DKL90-OG
Количество на модель
2
№
176
Название детали
Рукав высокого давления
Заводской номер
1SN-20-10.5-1050-DKL90-OG
Количество на модель
2
№
176
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Соединение | 208А.44.00.040 | 2 | 2 | 1 | |||
| 13 | Фланец | 211Е.47.00.010-Б | 1 | 1 | 13 | |||
| 14 | Трубопровод | 211Е.48.00.020 | 1 | 1 | 14 | |||
| 16 | Фланец | 211Е.48.01.010 | 1 | 1 | 16 | |||
| 20 | Переходник | 211Е.47.00.070 | 1 | 1 | 20 | |||
| 21 | Фланец | 211Е.47.00.080 | 1 | 1 | 21 | |||
| 35 | Заглушка | 211.45.00.001 | 1 | 1 | 35 | |||
| 36 | прокладка | 211.45.00.002 | 1 | 1 | 36 | |||
| 37 | Крышка | 211.45.00.003 | 1 | 1 | 37 | |||
| 39 | Болт | 211.45.00.007 | 3 | 3 | 39 | |||
| 40 | Болт, - | 211Е.47.00.003 | 4 | 4 | 40 | |||
| 41 | Зажимной болт | 211Е.47.00.006 | 1 | 1 | 41 | |||
| 43 | Штуцер | 211Е.48.01.001 | 2 | 2 | 43 | |||
| 44 | Крышка | 211Е3А.47.00.002 | 1 | 1 | 44 | |||
| 45 | Втулка | ДЭ-224А.47.00.003 | 2 | 2 | 45 | |||
| 46 | Фланец | ДЭ-235.42.01.601-Б | 2 | 2 | 46 | |||
| 47 | Маслоуказатель | ТО-18А.26.01.004 | 2 | 2 | 47 | |||
| 50 | КОЛЬЦО | ТО-18Б.2.06.01.003 | 2 | 2 | 50 | |||
| 51 | Штуцер | УДГ1.01.02.037 | 2 | 2 | 51 | |||
| 53 | Штуцер | УДГ1.01.17.018 | 10 | 10 | 53 | |||
| 55 | Заглушка | УДГ1.09.02.009 | 2 | 2 | 55 | |||
| 56 | Колодка верхняя | УДГ1.17.04.007 | 2 | 2 | 56 | |||
| 59 | Колодка верхняя | УДГ1.17.04.009 | 2 | 2 | 59 | |||
| 66 | Болт | М10-6gx20.88.35.0115 | 12 | 12 | 66 | |||
| 69 | Болт | М10-6gx35.88.35.0115 | 4 | 4 | 69 | |||
| 71 | Болт | М10-6gx45.88.35.0115 | 8 | 8 | 71 | |||
| 74 | Болт | М12-6gx40.88.35.0115 | 4 | 4 | 74 | |||
| 77 | Винт | В.М5-6gx12.46.0115 | 18 | 18 | 77 | |||
| 80 | Шайба | 5.65Г.0115 | 18 | 18 | 80 | |||
| 82 | Шайба | 10.65Г.0115 | 28 | 28 | 82 | |||
| 84 | Шайба | 12.65Г.0115 | 4 | 4 | 84 | |||
| 85 | Шайба | С.8.02.Ст3.0115 | 4 | 4 | 85 | |||
| 88 | КОЛЬЦО | 032-040-46-2-2 | 2 | 2 | 88 | |||
| 90 | Кольцо- - | 035-040-30-2-2 | 1 | 1 | 90 | |||
| 92 | КОЛЬЦО | 039-045-36-2-2 | 1 | 1 | 92 | |||
| 95 | КОЛЬЦО | 050-060-58-2-2 | 1 | 1 | 95 | |||
| 98 | КОЛЬЦО | 130-140-58-2-2 | 1 | 1 | 98 | |||
| 100 | Кольцо ГОСТ 18829-73 | 170-180-58-2-2 | 1 | 1 | 100 | |||
| 113 | Рукав (L= мм) | 20x29-1.6 | 2 | 2 | 113 | |||
| 119 | Рукав | 32x43-1.6 | 1 | 1 | 119 | |||
| 121 | Рукав | 48x62-1.47 | 1 | 1 | 121 | |||
| 126 | Заполнитель горловины | ТМ478G100P3 | 1 | 1 | 126 | |||
| 131 | Датчик | ДАТЖ-03 | 1 | 1 | 131 | |||
| 135 | Зажим | TORRO20-32/9-C7W2 | 4 | 4 | 135 | |||
| 136 | Зажим | TORRO32-50/9-C7W2 | 2 | 2 | 136 | |||
| 137 | Хомут | TORRO50-70/9-C7W2 | 2 | 2 | 137 | |||
| 138 | Клапан контроля давления | 620.01.204.50 | 4 | 4 | 138 | |||
| 139 | Клапан контроля давления | 620.01.204.51 | 4 | 4 | 139 | |||
| 140 | Кольцо уплотнительное | USIT9821 | 4 | 4 | 140 | |||
| 141 | Кольцо уплотнительное | USIT9827 | 21 | 21 | 141 | |||
| 142 | Кольцо уплотнительное | USIT217 | 4 | 4 | 142 | |||
| 143 | Пробка магнитная | К11/4dm | 1 | 1 | 143 | |||
| 146 | Полуфланец | P10FIS8184L11/4NP32SAEI518b | 2 | 2 | 146 | |||
| 147 | Полуфланец | С1224.00.000 | 2 | 2 | 147 | |||
| 150 | Лента спиральная чёрная | ЛентаА32x27x22 | 1 | 1 | 150 | |||
| 154 | Рукав высокого давления | 1SN-20-10.5-650-OG | 1 | 1 | 154 | |||
| 158 | Рукав высокого давления | 1SN-20-10.5-1900-DKL90-OG | 1 | 1 | 158 | |||
| 159 | Фильтр | MSZ401DCXAB8 | 1 | 1 | 159 | |||
| 159 | Фильтр | HP539047001 | 2 | 2 | 159 | |||
| 164 | Датчик- гидросигнализатор | ДГС-М-311-12-01 | 1 | 1 | 164 | |||
| 164 | Датчик гидросигнализатор | ДГС-М-311-24-01 | 1 | 1 | 164 | |||
| 165 | Рукав высокого давления | 4SP-20-35-750-DKL45-DKL90 | 1 | 1 | 165 | |||
| 165 | Рукав высокого давления | 4SP-20-35-850-DKL45-DKL90 | 1 | 1 | 165 | |||
| 168 | Рукав высокого давления | 4SP-20-35-900-DKL45-DKL90 | 1 | 1 | 168 | |||
| 168 | Рукав высокого давления | 4SP-20-35-800-DKL45-DKL90 | 1 | 1 | 168 | |||
| 170 | Рукав высокого давления | 4SP-20-35-950-DKL90-DKL90-180 | 1 | 1 | 170 | |||
| 170 | Рукав высокого давления | 4SP-20-35-850-DKL90-DKL90-180 | 1 | 1 | 170 | |||
| 172 | Рукав высокого давления | 4SP-20-35-1030-DKL90-DKL90-180 | 1 | 1 | 172 | |||
| 176 | Рукав высокого давления | 1SN-20-10.5-1150-DKL90-OG | 2 | 2 | 176 | |||
| 176 | Рукав высокого давления | 1SN-20-10.5-1050-DKL90-OG | 2 | 2 | 176 |
