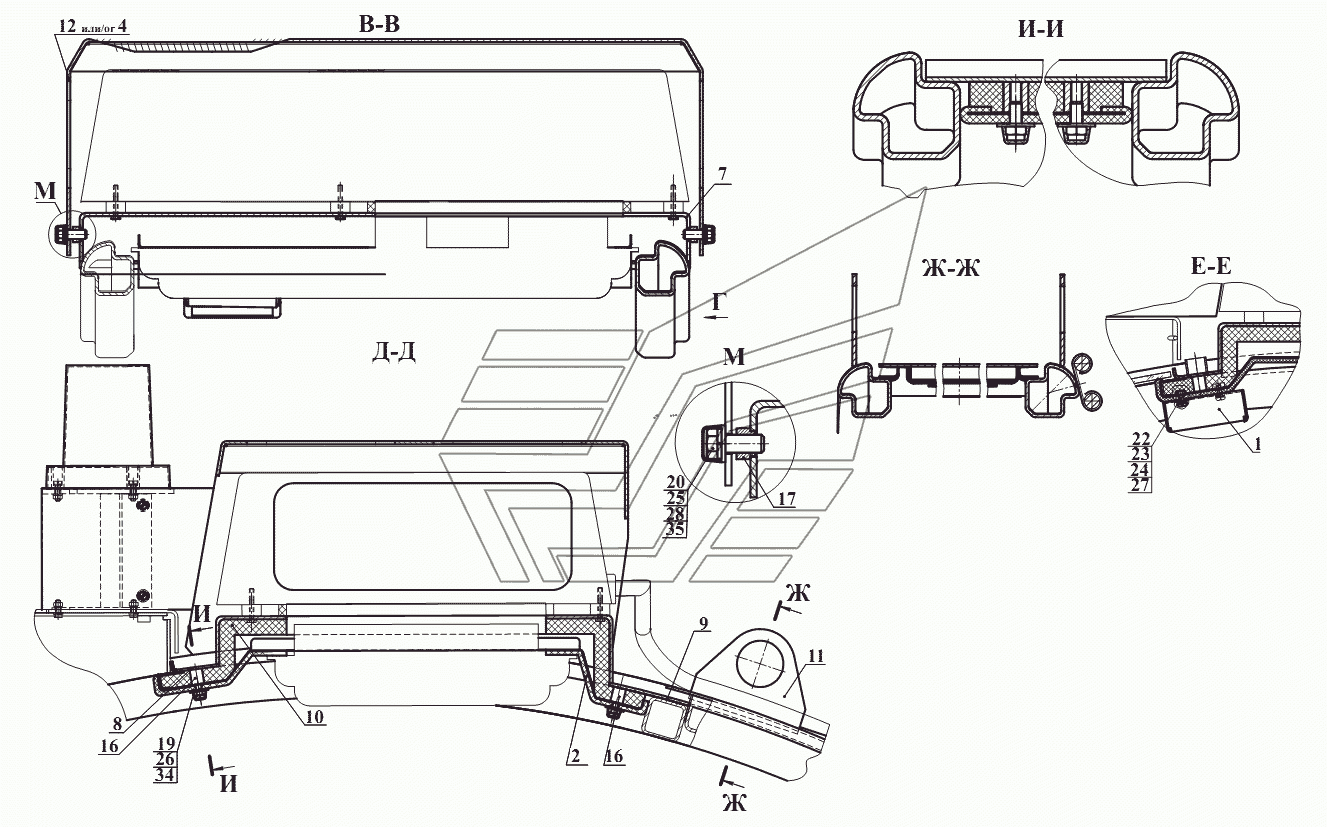

Доработка кабины Е.
100%
Название детали
корпус
Заводской номер
211Е.81.02.100
Количество на модель
1
№
1
Название детали
Панель
Заводской номер
211Е.81.02.200
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
211Е.81.02.300
Количество на модель
1
№
3
Название детали
Короб
Заводской номер
211Е.81.02.400
Количество на модель
1
№
4
Название детали
Балкон
Заводской номер
211Е.81.02.002-Б
Количество на модель
1
№
6
Название детали
корпус
Заводской номер
211Е.81.02.003
Количество на модель
1
№
7
Название детали
Лист
Заводской номер
211Е.81.02.004
Количество на модель
1
№
8
Название детали
Лист
Заводской номер
211Е.81.02.005
Количество на модель
1
№
9
Название детали
Обивка
Заводской номер
211Е.81.02.006
Количество на модель
1
№
10
Название детали
Проушина
Заводской номер
211Е.81.02.007
Количество на модель
2
№
11
Название детали
Короб
Заводской номер
211Е.81.02.008
Количество на модель
1
№
12
Название детали
Подставка
Заводской номер
211Е.81.02.009
Количество на модель
1
№
13
Название детали
Кожух
Заводской номер
211Е.81.02.011
Количество на модель
1
№
14
Название детали
Бобышка
Заводской номер
У01.01.002-02
Количество на модель
4
№
16
Название детали
Бобышка
Заводской номер
У01.01.016
Количество на модель
6
№
17
Название детали
Болт
Заводской номер
М8-6gx16.88.35.0115
Количество на модель
4
№
19
Название детали
Болт
Заводской номер
М12-6gx30.88.35.0115
Количество на модель
6
№
20
Название детали
Болт
Заводской номер
М6-6gx20.88.35.0115
Количество на модель
3
№
21
Название детали
Винт
Заводской номер
В.М6-6gx16.46.0115
Количество на модель
8
№
22
Название детали
Орех
Заводской номер
М6-6H.05.35.0115
Количество на модель
7
№
23
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
11
№
24
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
6
№
25
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
4
№
26
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
11
№
27
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
6
№
28
Название детали
Шапка
Заводской номер
А30.04.017-01
Количество на модель
4
№
34
Название детали
Колпачок
Заводской номер
А30.04.017-03
Количество на модель
6
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | корпус | 211Е.81.02.100 | 1 | 1 | 1 | |||
| 2 | Панель | 211Е.81.02.200 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 211Е.81.02.300 | 1 | 1 | 3 | |||
| 4 | Короб | 211Е.81.02.400 | 1 | 1 | 4 | |||
| 6 | Балкон | 211Е.81.02.002-Б | 1 | 1 | 6 | |||
| 7 | корпус | 211Е.81.02.003 | 1 | 1 | 7 | |||
| 8 | Лист | 211Е.81.02.004 | 1 | 1 | 8 | |||
| 9 | Лист | 211Е.81.02.005 | 1 | 1 | 9 | |||
| 10 | Обивка | 211Е.81.02.006 | 1 | 1 | 10 | |||
| 11 | Проушина | 211Е.81.02.007 | 2 | 2 | 11 | |||
| 12 | Короб | 211Е.81.02.008 | 1 | 1 | 12 | |||
| 13 | Подставка | 211Е.81.02.009 | 1 | 1 | 13 | |||
| 14 | Кожух | 211Е.81.02.011 | 1 | 1 | 14 | |||
| 16 | Бобышка | У01.01.002-02 | 4 | 4 | 16 | |||
| 17 | Бобышка | У01.01.016 | 6 | 6 | 17 | |||
| 19 | Болт | М8-6gx16.88.35.0115 | 4 | 4 | 19 | |||
| 20 | Болт | М12-6gx30.88.35.0115 | 6 | 6 | 20 | |||
| 21 | Болт | М6-6gx20.88.35.0115 | 3 | 3 | 21 | |||
| 22 | Винт | В.М6-6gx16.46.0115 | 8 | 8 | 22 | |||
| 23 | Орех | М6-6H.05.35.0115 | 7 | 7 | 23 | |||
| 24 | Шайба | 6.65Г.0115 | 11 | 11 | 24 | |||
| 25 | Шайба | 12.65Г.0115 | 6 | 6 | 25 | |||
| 26 | Шайба | С.8.02.Ст3.0115 | 4 | 4 | 26 | |||
| 27 | Шайба | С.6.02.Ст3.0115 | 11 | 11 | 27 | |||
| 28 | Шайба | С.12.02.Ст3.0115 | 6 | 6 | 28 | |||
| 34 | Шапка | А30.04.017-01 | 4 | 4 | 34 | |||
| 35 | Колпачок | А30.04.017-03 | 6 | 6 | 35 |
