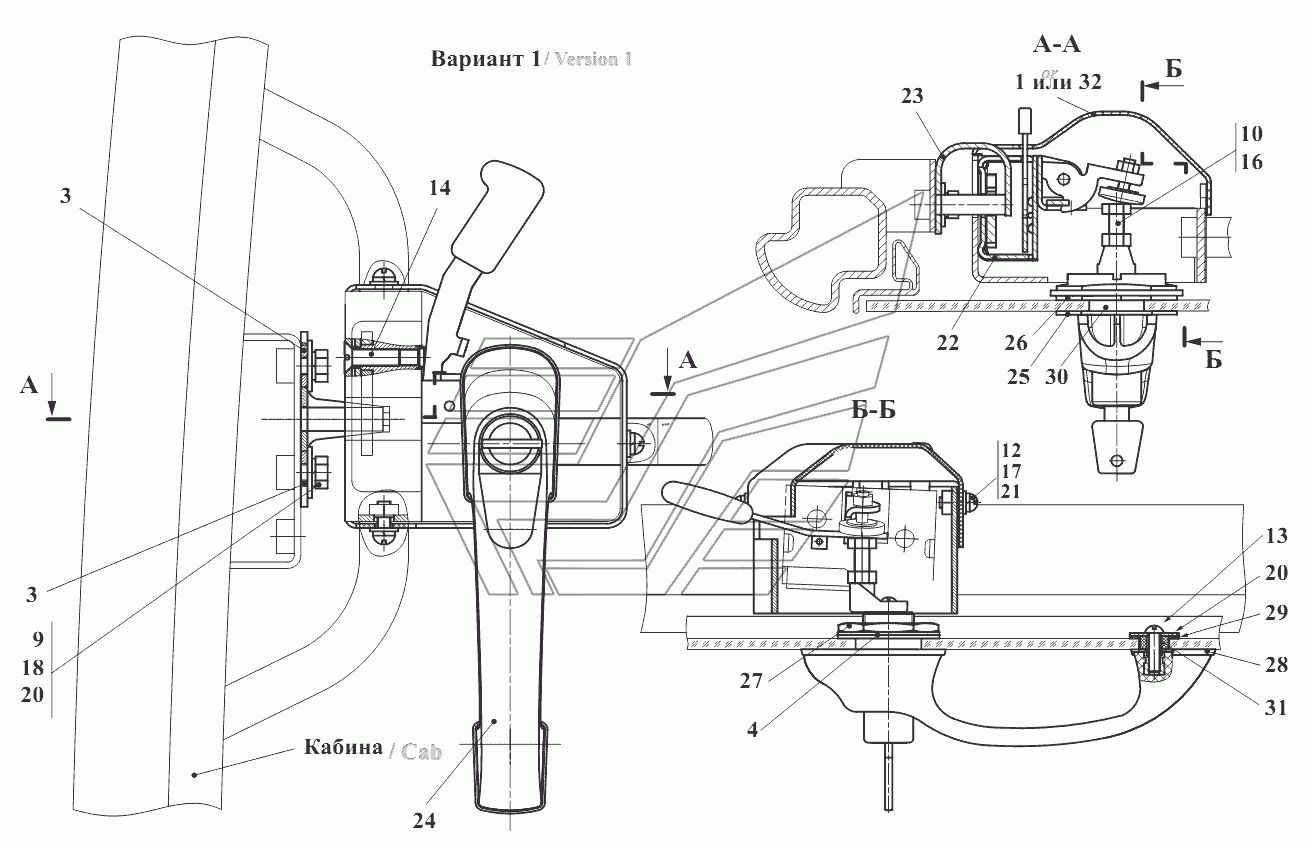

Запорное устройство двери
100%
Название детали
Кожух
Заводской номер
320.50.06.035
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
320.82.01.011
Количество на модель
2
№
3
Название детали
Шайба
Заводской номер
320.82.01.012
Количество на модель
1
№
4
Название детали
прокладка
Заводской номер
320.82.01.016
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
М8-6gx16.88.35.0115
Количество на модель
2
№
9
Название детали
Болт
Заводской номер
М8-6gx30.88.35.0115
Количество на модель
1
№
10
Название детали
Винт
Заводской номер
В.М6-6gx16.46.0115
Количество на модель
3
№
12
Название детали
Винт
Заводской номер
В.М6-6gx20.46.0115
Количество на модель
1
№
13
Название детали
Винт
Заводской номер
В.М8-6gx20.46.0115
Количество на модель
2
№
14
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
3
№
17
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
2
№
18
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
3
№
20
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
3
№
21
Название детали
Замок двери
Заводской номер
80-6105050-01
Количество на модель
1
№
22
Название детали
Замок двери
Заводской номер
80-6105050
Количество на модель
1
№
22
Название детали
Зацеп
Заводской номер
2522-6105170
Количество на модель
1
№
23
Название детали
Ручка левая
Заводской номер
2522-6105300
Количество на модель
1
№
24
Название детали
Ручка правая
Заводской номер
2522-6105330
Количество на модель
1
№
24
Название детали
прокладка
Заводской номер
2522-6105013
Количество на модель
1
№
25
Название детали
прокладка
Заводской номер
2522-6105014
Количество на модель
2
№
26
Название детали
Орех
Заводской номер
2522-6105017
Количество на модель
1
№
27
Название детали
прокладка
Заводской номер
2522-6105018
Количество на модель
1
№
28
Название детали
прокладка
Заводской номер
2522-6105019
Количество на модель
1
№
29
Название детали
Втулка
Заводской номер
2522-6105022
Количество на модель
1
№
30
Название детали
Втулка
Заводской номер
2522П-6105024
Количество на модель
1
№
31
Название детали
Крышка левая
Заводской номер
2522-6708812
Количество на модель
1
№
32
Название детали
Крышка правая
Заводской номер
2522-6708812-01
Количество на модель
1
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кожух | 320.50.06.035 | 1 | 1 | 1 | |||
| 3 | Шайба | 320.82.01.011 | 2 | 2 | 3 | |||
| 4 | Шайба | 320.82.01.012 | 1 | 1 | 4 | |||
| 6 | прокладка | 320.82.01.016 | 1 | 1 | 6 | |||
| 9 | Болт | М8-6gx16.88.35.0115 | 2 | 2 | 9 | |||
| 10 | Болт | М8-6gx30.88.35.0115 | 1 | 1 | 10 | |||
| 12 | Винт | В.М6-6gx16.46.0115 | 3 | 3 | 12 | |||
| 13 | Винт | В.М6-6gx20.46.0115 | 1 | 1 | 13 | |||
| 14 | Винт | В.М8-6gx20.46.0115 | 2 | 2 | 14 | |||
| 16 | Орех | М8-6H.8.35.0115 | 1 | 1 | 16 | |||
| 17 | Шайба | 6.65Г.0115 | 3 | 3 | 17 | |||
| 18 | Шайба | 8.65Г.0115 | 2 | 2 | 18 | |||
| 20 | Шайба | С.8.02.Ст3.0115 | 3 | 3 | 20 | |||
| 21 | Шайба | С.6.02.Ст3.0115 | 3 | 3 | 21 | |||
| 22 | Замок двери | 80-6105050-01 | 1 | 1 | 22 | |||
| 22 | Замок двери | 80-6105050 | 1 | 1 | 22 | |||
| 23 | Зацеп | 2522-6105170 | 1 | 1 | 23 | |||
| 24 | Ручка левая | 2522-6105300 | 1 | 1 | 24 | |||
| 24 | Ручка правая | 2522-6105330 | 1 | 1 | 24 | |||
| 25 | прокладка | 2522-6105013 | 1 | 1 | 25 | |||
| 26 | прокладка | 2522-6105014 | 2 | 2 | 26 | |||
| 27 | Орех | 2522-6105017 | 1 | 1 | 27 | |||
| 28 | прокладка | 2522-6105018 | 1 | 1 | 28 | |||
| 29 | прокладка | 2522-6105019 | 1 | 1 | 29 | |||
| 30 | Втулка | 2522-6105022 | 1 | 1 | 30 | |||
| 31 | Втулка | 2522П-6105024 | 1 | 1 | 31 | |||
| 32 | Крышка левая | 2522-6708812 | 1 | 1 | 32 | |||
| 32 | Крышка правая | 2522-6708812-01 | 1 | 1 | 32 |
