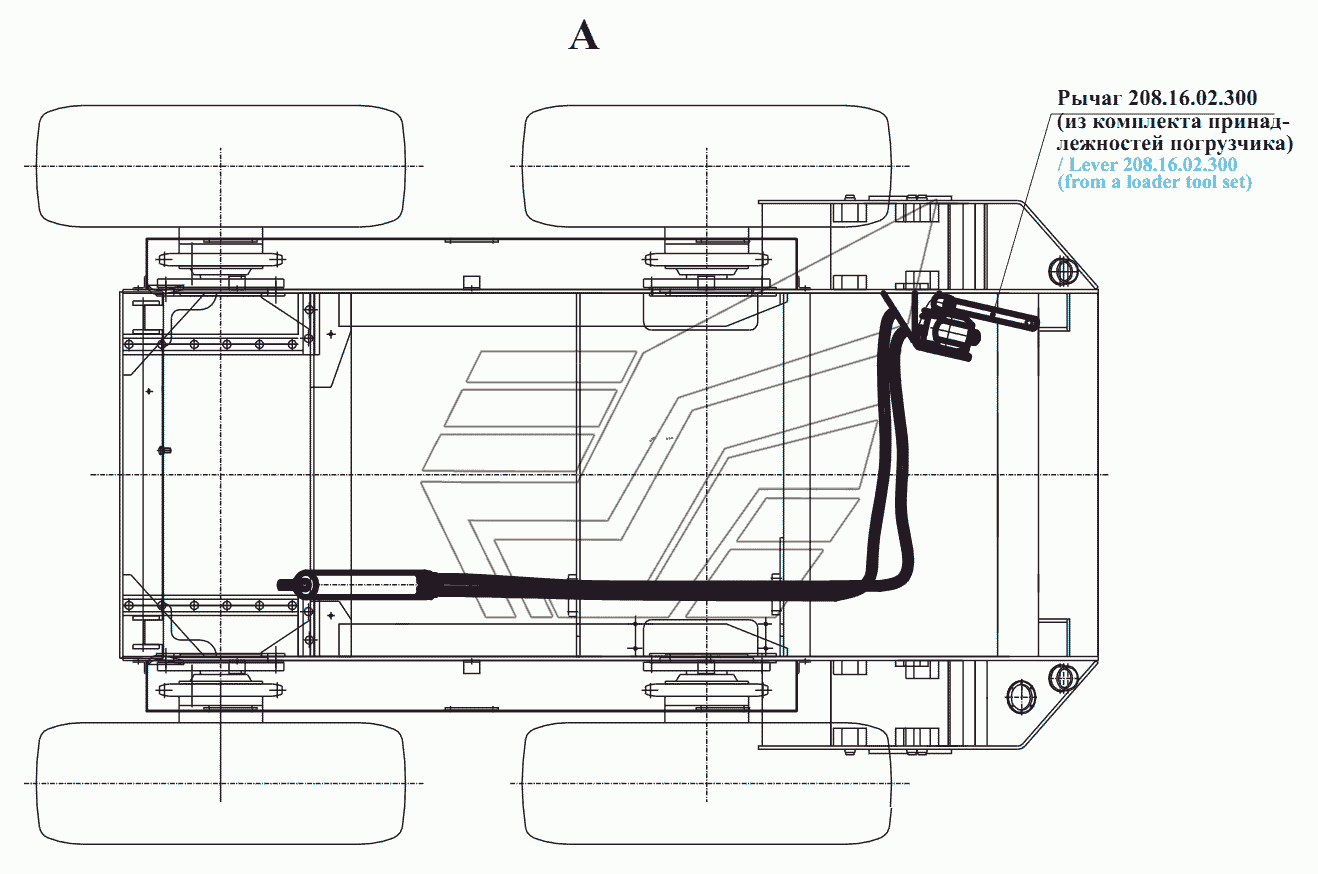

Установка опрокидывающего механизма кабины 211E3А.
100%
Название детали
Рычаг
Заводской номер
208.16.02.300
Количество на модель
№
Название детали
Штуцер
Заводской номер
208А.60.00.001
Количество на модель
4
№
4
Название детали
Вот
Заводской номер
208А.60.00.002
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
208А.60.00.003
Количество на модель
1
№
6
Название детали
Вот
Заводской номер
208А.60.00.004
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
М10-6gx25.88.35.0115
Количество на модель
4
№
19
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
4
№
28
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
4
№
29
Название детали
Шайба
Заводской номер
С.24.02.Ст3.0115
Количество на модель
1
№
30
Название детали
Шплинт
Заводской номер
Шплинт4x32.019
Количество на модель
2
№
32
Название детали
КОЛЬЦО
Заводской номер
009-013-25-2-2
Количество на модель
4
№
33
Название детали
Гидроцилиндр
Заводской номер
181.5003010-01
Количество на модель
1
№
35
Название детали
Насос опрокидывающего механизма подъема кабины
Заводской номер
182.5004010-11
Количество на модель
1
№
36
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-6-22.5-2300-DKL90-KL90-180
Количество на модель
2
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рычаг | 208.16.02.300 | |||||||
| 4 | Штуцер | 208А.60.00.001 | 4 | 4 | 4 | |||
| 5 | Вот | 208А.60.00.002 | 1 | 1 | 5 | |||
| 6 | Шайба | 208А.60.00.003 | 1 | 1 | 6 | |||
| 7 | Вот | 208А.60.00.004 | 1 | 1 | 7 | |||
| 19 | Болт | М10-6gx25.88.35.0115 | 4 | 4 | 19 | |||
| 28 | Шайба | 10.65Г.0115 | 4 | 4 | 28 | |||
| 29 | Шайба | С.10.02.Ст3.0115 | 4 | 4 | 29 | |||
| 30 | Шайба | С.24.02.Ст3.0115 | 1 | 1 | 30 | |||
| 32 | Шплинт | Шплинт4x32.019 | 2 | 2 | 32 | |||
| 33 | КОЛЬЦО | 009-013-25-2-2 | 4 | 4 | 33 | |||
| 35 | Гидроцилиндр | 181.5003010-01 | 1 | 1 | 35 | |||
| 36 | Насос опрокидывающего механизма подъема кабины | 182.5004010-11 | 1 | 1 | 36 | |||
| 37 | Рукав высокого давления | РВД1SN-6-22.5-2300-DKL90-KL90-180 | 2 | 2 | 37 |
