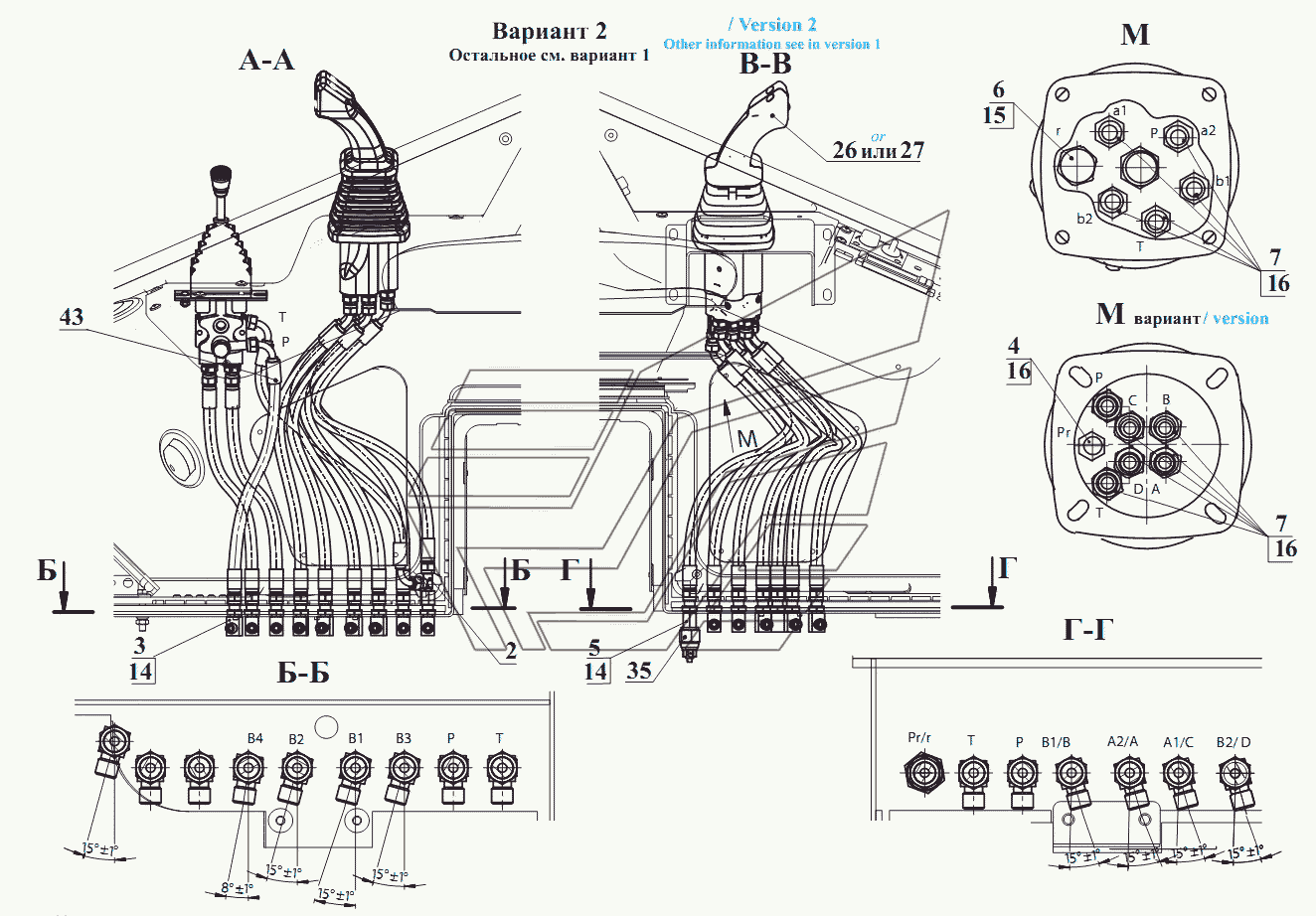

Гидросистема кабины М.- Б
100%
Название детали
Угольник
Заводской номер
208А.44.10.050
Количество на модель
2
№
1
Название детали
Соединение
Заводской номер
УДГ1.03.02.020
Количество на модель
2
№
2
Название детали
Угольник
Заводской номер
208А.50.25.002
Количество на модель
14
№
3
Название детали
Штуцер
Заводской номер
211.45.20.006-Б
Количество на модель
1
№
4
Название детали
Переходник
Заводской номер
211.47.20.001
Количество на модель
1
№
5
Название детали
Штуцер
Заводской номер
УДГ1.01.02.037
Количество на модель
1
№
6
Название детали
Штуцер
Заводской номер
УДГ1.01.17.001
Количество на модель
13
№
7
Название детали
Зажимной болт
Заводской номер
УДГ1.05.01.003
Количество на модель
2
№
8
Название детали
Винт
Заводской номер
В.М6-6gx16.46.0115
Количество на модель
10
№
9
Название детали
Орех
Заводской номер
М6-6H.8.35.0115
Количество на модель
10
№
10
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
10
№
12
Название детали
Контргайка
Заводской номер
М14
Количество на модель
14
№
14
Название детали
Кольцо уплотнительное
Заводской номер
USIT217
Количество на модель
1
№
15
Название детали
Кольцо уплотнительное
Заводской номер
USIT9821
Количество на модель
18
№
16
Название детали
Блок управления
Заводской номер
HC-RCM/1-03A01MAMWE95RAGO2
Количество на модель
1
№
20
Название детали
Блок управления
Заводской номер
HPCS1G21GSS0100042
Количество на модель
1
№
22
Название детали
Блок управления
Заводской номер
HC-RCX021A22MBA01MA3F00F-00R8WG51RAG02
Количество на модель
1
№
24
Название детали
Блок управления
Заводской номер
HPCJOG21SSS0100045
Количество на модель
1
№
25
Название детали
Блок управления
Заводской номер
HPCJ5G21ESS0423107
Количество на модель
1
№
26
Название детали
Блок управления
Заводской номер
HC-RCX04A28MAF02F01R7WG51RBG02
Количество на модель
1
№
27
Название детали
Блок управления
Заводской номер
HPCJ3G21ESS0423001
Количество на модель
1
№
30
Название детали
Блок управления
Заводской номер
HC-RCX,код59088
Количество на модель
1
№
31
Название детали
Электрический переключатель давления
Заводской номер
41B10862T3DNO
Количество на модель
1
№
35
Название детали
РВД
Заводской номер
РВД1SN-6-22.5-300-DKL-DKL
Количество на модель
2
№
38
Название детали
РВД
Заводской номер
РВД1SN-6-22.5-450-DKL90-DKL90
Количество на модель
2
№
40
Название детали
РВД
Заводской номер
РВД1SN-6-22.5-450-DKL-DKL45
Количество на модель
12
№
42
Название детали
РВД
Заводской номер
РВД1SN-6-22.5-400-DKL-DKL90
Количество на модель
1
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Угольник | 208А.44.10.050 | 2 | 2 | 1 | |||
| 2 | Соединение | УДГ1.03.02.020 | 2 | 2 | 2 | |||
| 3 | Угольник | 208А.50.25.002 | 14 | 14 | 3 | |||
| 4 | Штуцер | 211.45.20.006-Б | 1 | 1 | 4 | |||
| 5 | Переходник | 211.47.20.001 | 1 | 1 | 5 | |||
| 6 | Штуцер | УДГ1.01.02.037 | 1 | 1 | 6 | |||
| 7 | Штуцер | УДГ1.01.17.001 | 13 | 13 | 7 | |||
| 8 | Зажимной болт | УДГ1.05.01.003 | 2 | 2 | 8 | |||
| 9 | Винт | В.М6-6gx16.46.0115 | 10 | 10 | 9 | |||
| 10 | Орех | М6-6H.8.35.0115 | 10 | 10 | 10 | |||
| 12 | Шайба | 6.65Г.0115 | 10 | 10 | 12 | |||
| 14 | Контргайка | М14 | 14 | 14 | 14 | |||
| 15 | Кольцо уплотнительное | USIT217 | 1 | 1 | 15 | |||
| 16 | Кольцо уплотнительное | USIT9821 | 18 | 18 | 16 | |||
| 20 | Блок управления | HC-RCM/1-03A01MAMWE95RAGO2 | 1 | 1 | 20 | |||
| 22 | Блок управления | HPCS1G21GSS0100042 | 1 | 1 | 22 | |||
| 24 | Блок управления | HC-RCX021A22MBA01MA3F00F-00R8WG51RAG02 | 1 | 1 | 24 | |||
| 25 | Блок управления | HPCJOG21SSS0100045 | 1 | 1 | 25 | |||
| 26 | Блок управления | HPCJ5G21ESS0423107 | 1 | 1 | 26 | |||
| 27 | Блок управления | HC-RCX04A28MAF02F01R7WG51RBG02 | 1 | 1 | 27 | |||
| 30 | Блок управления | HPCJ3G21ESS0423001 | 1 | 1 | 30 | |||
| 31 | Блок управления | HC-RCX,код59088 | 1 | 1 | 31 | |||
| 35 | Электрический переключатель давления | 41B10862T3DNO | 1 | 1 | 35 | |||
| 38 | РВД | РВД1SN-6-22.5-300-DKL-DKL | 2 | 2 | 38 | |||
| 40 | РВД | РВД1SN-6-22.5-450-DKL90-DKL90 | 2 | 2 | 40 | |||
| 42 | РВД | РВД1SN-6-22.5-450-DKL-DKL45 | 12 | 12 | 42 | |||
| 43 | РВД | РВД1SN-6-22.5-400-DKL-DKL90 | 1 | 1 | 43 |
