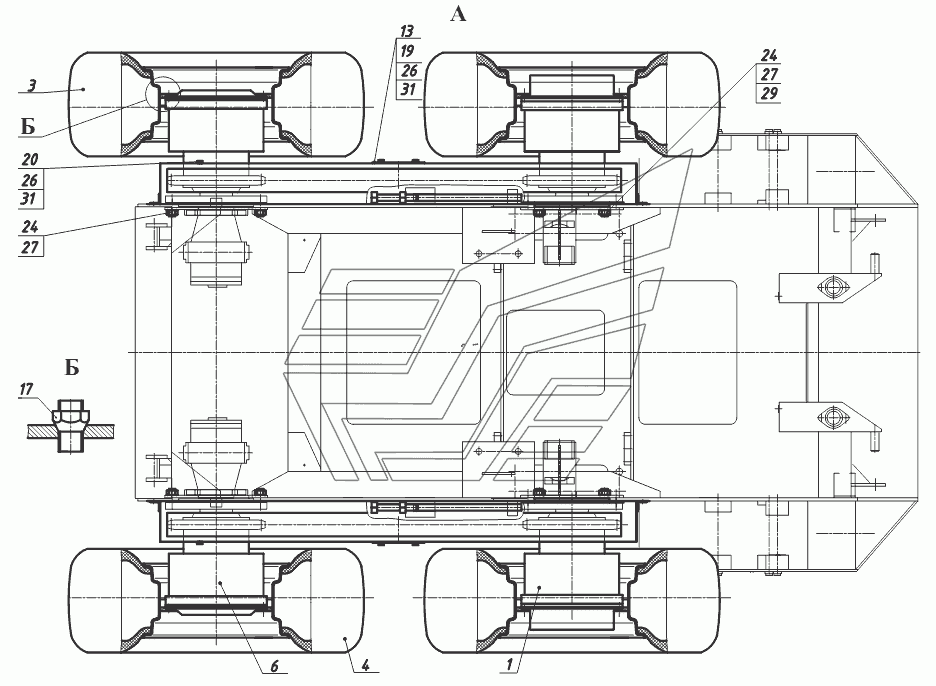

Установка хода и привода колеса T.
100%
Название детали
Ступица с тормозом
Заводской номер
208А.26.02.000
Количество на модель
2
№
1
Название детали
Колесо
Заводской номер
208А.31.01.010-01
Количество на модель
2
№
3
Название детали
Колесо
Заводской номер
208А.31.01.010-03
Количество на модель
2
№
4
Название детали
Редуктор колесный
Заводской номер
211.26.01.000
Количество на модель
2
№
6
Название детали
Редуктор колёсный
Заводской номер
211.26.01.000-03
Количество на модель
2
№
6
Название детали
Кожух
Заводской номер
211.26.03.010-А
Количество на модель
2
№
7
Название детали
Кожух
Заводской номер
211.26.03.020-А
Количество на модель
2
№
8
Название детали
Болт
Заводской номер
208.26.00.002
Количество на модель
2
№
10
Название детали
Вот
Заводской номер
208А.26.00.001
Количество на модель
4
№
12
Название детали
Крышка
Заводской номер
208А.26.00.002
Количество на модель
2
№
13
Название детали
Толкатель
Заводской номер
211.26.00.003
Количество на модель
2
№
15
Название детали
Орех
Заводской номер
ПК-032-23.00.006
Количество на модель
48
№
17
Название детали
Болт
Заводской номер
М10-6gх16.88.35.0115
Количество на модель
8
№
19
Название детали
Болт
Заводской номер
М10-6gх30.88.35.0115
Количество на модель
36
№
20
Название детали
Орех
Заводской номер
М20-6Н.10.40Х.0115
Количество на модель
2
№
22
Название детали
Орех
Заводской номер
М20х1.5-6Н.10.40Х.0115
Количество на модель
28
№
24
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
44
№
26
Название детали
Шайба
Заводской номер
20.65Г.0115
Количество на модель
28
№
27
Название детали
Шайба
Заводской номер
С.20.02.Ст3.0115
Количество на модель
12
№
29
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
24
№
31
Название детали
Шплинт
Заводской номер
Шплинт4x25.019
Количество на модель
4
№
33
Название детали
Цепь
Заводской номер
Цепь
Количество на модель
2
№
35
Название детали
Звено
Заводской номер
С-ПР-50.8-227
Количество на модель
2
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ступица с тормозом | 208А.26.02.000 | 2 | 2 | 1 | |||
| 3 | Колесо | 208А.31.01.010-01 | 2 | 2 | 3 | |||
| 4 | Колесо | 208А.31.01.010-03 | 2 | 2 | 4 | |||
| 6 | Редуктор колесный | 211.26.01.000 | 2 | 2 | 6 | |||
| 6 | Редуктор колёсный | 211.26.01.000-03 | 2 | 2 | 6 | |||
| 7 | Кожух | 211.26.03.010-А | 2 | 2 | 7 | |||
| 8 | Кожух | 211.26.03.020-А | 2 | 2 | 8 | |||
| 10 | Болт | 208.26.00.002 | 2 | 2 | 10 | |||
| 12 | Вот | 208А.26.00.001 | 4 | 4 | 12 | |||
| 13 | Крышка | 208А.26.00.002 | 2 | 2 | 13 | |||
| 15 | Толкатель | 211.26.00.003 | 2 | 2 | 15 | |||
| 17 | Орех | ПК-032-23.00.006 | 48 | 48 | 17 | |||
| 19 | Болт | М10-6gх16.88.35.0115 | 8 | 8 | 19 | |||
| 20 | Болт | М10-6gх30.88.35.0115 | 36 | 36 | 20 | |||
| 22 | Орех | М20-6Н.10.40Х.0115 | 2 | 2 | 22 | |||
| 24 | Орех | М20х1.5-6Н.10.40Х.0115 | 28 | 28 | 24 | |||
| 26 | Шайба | 10.65Г.0115 | 44 | 44 | 26 | |||
| 27 | Шайба | 20.65Г.0115 | 28 | 28 | 27 | |||
| 29 | Шайба | С.20.02.Ст3.0115 | 12 | 12 | 29 | |||
| 31 | Шайба | С.10.02.Ст3.0115 | 24 | 24 | 31 | |||
| 33 | Шплинт | Шплинт4x25.019 | 4 | 4 | 33 | |||
| 35 | Цепь | Цепь | 2 | 2 | 35 | |||
| 37 | Звено | С-ПР-50.8-227 | 2 | 2 | 37 |
