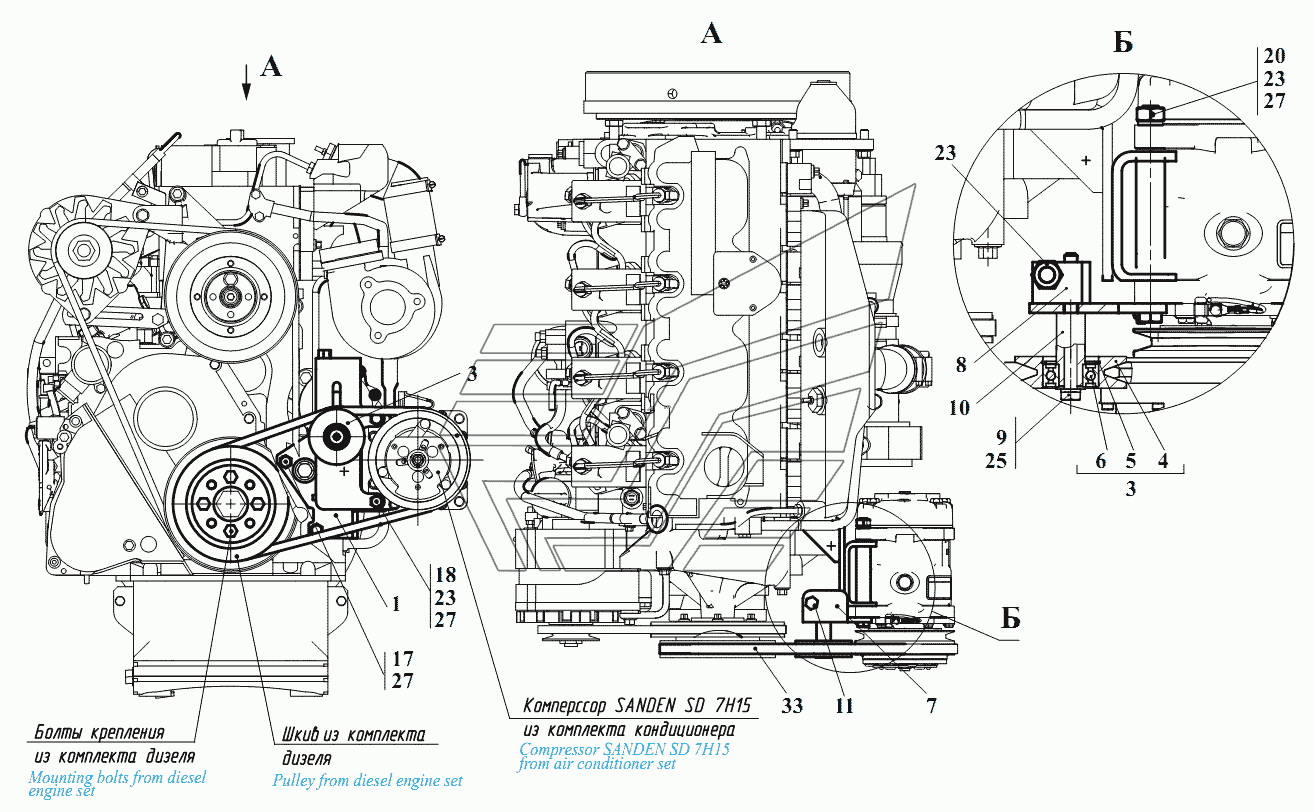

Установка компрессора Е.- Б
100%
Название детали
Кронштейн
Заводской номер
211Е.81.01.100
Количество на модель
1
№
1
Название детали
Натяжной ролик
Заводской номер
211Е.81.01.200-Б
Количество на модель
1
№
3
Название детали
Ролик
Заводской номер
211Е.81.01.201
Количество на модель
1
№
4
Название детали
КОЛЬЦО
Заводской номер
В36
Количество на модель
1
№
5
Название детали
Подшипник
Заводской номер
180502
Количество на модель
1
№
6
Название детали
Тарелка
Заводской номер
211Е.81.01.003
Количество на модель
1
№
7
Название детали
Пластик
Заводской номер
211Е.81.01.006
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
211Е.81.01.007
Количество на модель
1
№
9
Название детали
Втулка
Заводской номер
211Е.81.01.008
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
2241.02.00.001
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
М10-6gx20.88.35.0115
Количество на модель
3
№
17
Название детали
Болт
Заводской номер
М10-6gx40.88.35.0115
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
М10-6gx130.88.35.0115
Количество на модель
1
№
20
Название детали
Орех
Заводской номер
М10-6H.8.35.0115
Количество на модель
3
№
23
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
4
№
27
Название детали
Ремень
Заводской номер
AVX13x930
Количество на модель
1
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 211Е.81.01.100 | 1 | 1 | 1 | |||
| 3 | Натяжной ролик | 211Е.81.01.200-Б | 1 | 1 | 3 | |||
| 4 | Ролик | 211Е.81.01.201 | 1 | 1 | 4 | |||
| 5 | КОЛЬЦО | В36 | 1 | 1 | 5 | |||
| 6 | Подшипник | 180502 | 1 | 1 | 6 | |||
| 7 | Тарелка | 211Е.81.01.003 | 1 | 1 | 7 | |||
| 8 | Пластик | 211Е.81.01.006 | 1 | 1 | 8 | |||
| 9 | Болт | 211Е.81.01.007 | 1 | 1 | 9 | |||
| 10 | Втулка | 211Е.81.01.008 | 1 | 1 | 10 | |||
| 11 | Болт | 2241.02.00.001 | 1 | 1 | 11 | |||
| 17 | Болт | М10-6gx20.88.35.0115 | 3 | 3 | 17 | |||
| 18 | Болт | М10-6gx40.88.35.0115 | 1 | 1 | 18 | |||
| 20 | Болт | М10-6gx130.88.35.0115 | 1 | 1 | 20 | |||
| 23 | Орех | М10-6H.8.35.0115 | 3 | 3 | 23 | |||
| 25 | Шайба | 8.65Г.0115 | 1 | 1 | 25 | |||
| 27 | Шайба | 10.65Г.0115 | 4 | 4 | 27 | |||
| 33 | Ремень | AVX13x930 | 1 | 1 | 33 |
