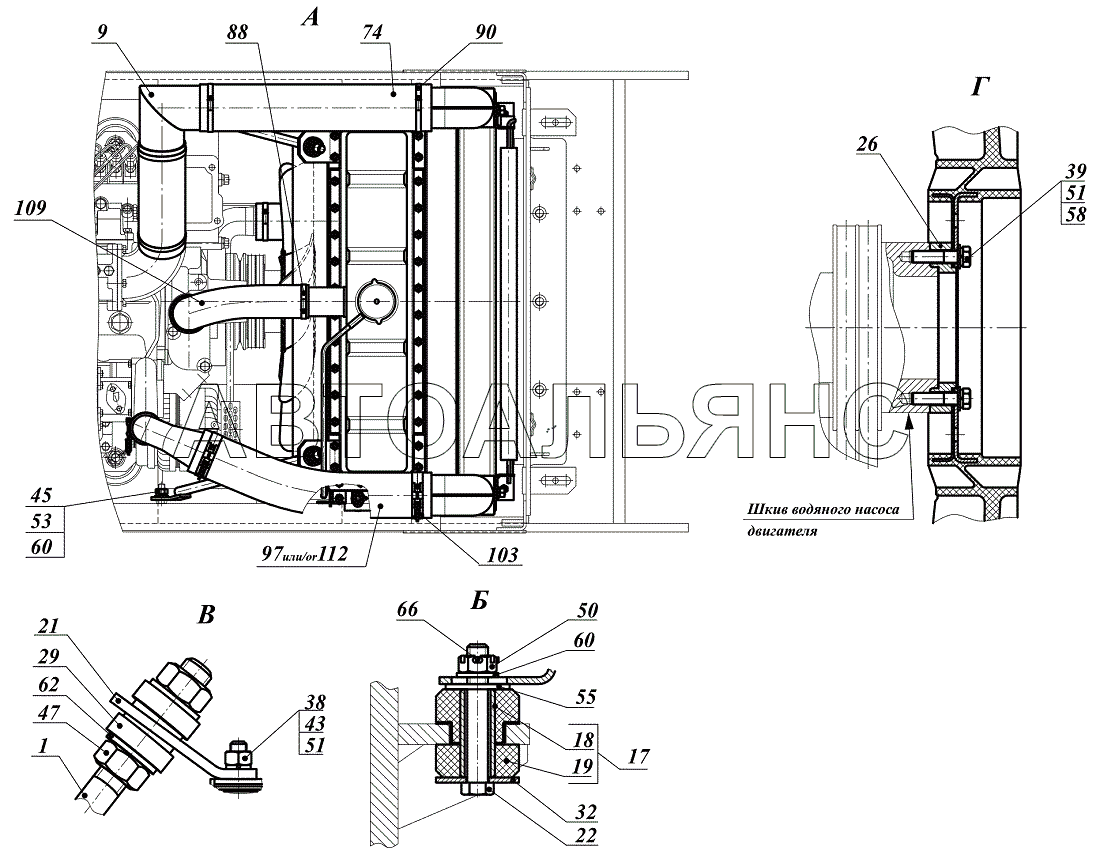

Система охлаждения - A
100%
Название детали
Штанга
Заводской номер
2541.13.00.010
Количество на модель
2
№
1
Название детали
Блок радиаторов
Заводской номер
2541.13.01.000-А
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
2551.02.03.000-Б
Количество на модель
1
№
9
Название детали
Опора
Заводской номер
МО.00.000
Количество на модель
4
№
17
Название детали
Втулка
Заводской номер
МО.01.000
Количество на модель
1
№
18
Название детали
Опора
Заводской номер
МО.00.001
Количество на модель
1
№
19
Название детали
АМОРТИЗАТОР
Заводской номер
361.41.03.008
Количество на модель
4
№
20
Название детали
Кронштейн
Заводской номер
2541.13.00.001
Количество на модель
2
№
21
Название детали
Болт
Заводской номер
2541.13.00.002
Количество на модель
4
№
22
Название детали
Переходник
Заводской номер
2551.02.06.002
Количество на модель
1
№
24
Название детали
Проставка
Заводской номер
2662.13.00.002
Количество на модель
1
№
26
Название детали
Шайба
Заводской номер
ВО.01.001
Количество на модель
4
№
32
Название детали
Болт
Заводской номер
М8-6gx30.88.35.0115
Количество на модель
4
№
38
Название детали
Болт
Заводской номер
М8-6gx35.88.35.0115
Количество на модель
4
№
39
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
4
№
43
Название детали
Орех
Заводской номер
М12-6H.8.35.0115
Количество на модель
2
№
45
Название детали
Орех
Заводской номер
М16-6H.8.35.0115
Количество на модель
4
№
47
Название детали
Орех
Заводской номер
Гайка М12-6H.05.35.0115
Количество на модель
4
№
50
Название детали
Шайба
Заводской номер
Шайба 8 65Г 0115
Количество на модель
8
№
51
Название детали
Шайба
Заводской номер
Шайба 12 65Г 0115
Количество на модель
2
№
53
Название детали
Шайба
Заводской номер
Шайба C.12.02.Ст3.0115
Количество на модель
4
№
55
Название детали
Шайба
Заводской номер
Шайба С.8.02.Ст3.0115
Количество на модель
4
№
58
Название детали
Шайба
Заводской номер
Шайба С.12.02.Ст3.0115
Количество на модель
6
№
60
Название детали
Шайба
Заводской номер
Шайба С.16.02.Ст3.0115
Количество на модель
8
№
62
Название детали
Шплинт 3,2x25.019
Заводской номер
Шплинт 3,2x25.019
Количество на модель
4
№
66
Название детали
Рукав
Заводской номер
Рукав 54x68-1,2
Количество на модель
1
№
70
Название детали
Рукав
Заводской номер
Рукав 76x87,5-0,29 В
Количество на модель
1
№
73
Название детали
Вентилятор
Заводской номер
BWCS 312899
Количество на модель
1
№
80
Название детали
Зажим
Заводской номер
TORRO 50-70/9-C7W2
Количество на модель
2
№
88
Название детали
Зажим
Заводской номер
TORRO 60-80/9-C7W2
Количество на модель
4
№
89
Название детали
Зажим
Заводской номер
TORRO 80-100/12-C7W2
Количество на модель
4
№
90
Название детали
Патрубок
Заводской номер
245-1008311
Количество на модель
1
№
93
Название детали
Патрубок
Заводской номер
VenAir Straight hose VENA SIL 200 ID=50
Количество на модель
1
№
96
Название детали
Патрубок
Заводской номер
VenAir Straight hose VENA SIL 200 ID=76
Количество на модель
1
№
97
Название детали
Хомут с пружиной
Заводской номер
GBS 8112.58/20 W2
Количество на модель
2
№
102
Название детали
Хомут с пружиной
Заводской номер
GBS 8112.82/20 W2
Количество на модель
2
№
103
Название детали
Шланг
Заводской номер
Шланг 142-1303010
Количество на модель
2
№
109
Название детали
Рукав силиконовый
Заводской номер
ГТМ QS50L80-C
Количество на модель
1
№
111
Название детали
Рукав силиконовый
Заводской номер
QS76L450-C
Количество на модель
1
№
112
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штанга | 2541.13.00.010 | 2 | 2 | 1 | |||
| 4 | Блок радиаторов | 2541.13.01.000-А | 1 | 1 | 4 | |||
| 9 | Трубопровод | 2551.02.03.000-Б | 1 | 1 | 9 | |||
| 17 | Опора | МО.00.000 | 4 | 4 | 17 | |||
| 18 | Втулка | МО.01.000 | 1 | 1 | 18 | |||
| 19 | Опора | МО.00.001 | 1 | 1 | 19 | |||
| 20 | АМОРТИЗАТОР | 361.41.03.008 | 4 | 4 | 20 | |||
| 21 | Кронштейн | 2541.13.00.001 | 2 | 2 | 21 | |||
| 22 | Болт | 2541.13.00.002 | 4 | 4 | 22 | |||
| 24 | Переходник | 2551.02.06.002 | 1 | 1 | 24 | |||
| 26 | Проставка | 2662.13.00.002 | 1 | 1 | 26 | |||
| 32 | Шайба | ВО.01.001 | 4 | 4 | 32 | |||
| 38 | Болт | М8-6gx30.88.35.0115 | 4 | 4 | 38 | |||
| 39 | Болт | М8-6gx35.88.35.0115 | 4 | 4 | 39 | |||
| 43 | Орех | М8-6H.8.35.0115 | 4 | 4 | 43 | |||
| 45 | Орех | М12-6H.8.35.0115 | 2 | 2 | 45 | |||
| 47 | Орех | М16-6H.8.35.0115 | 4 | 4 | 47 | |||
| 50 | Орех | Гайка М12-6H.05.35.0115 | 4 | 4 | 50 | |||
| 51 | Шайба | Шайба 8 65Г 0115 | 8 | 8 | 51 | |||
| 53 | Шайба | Шайба 12 65Г 0115 | 2 | 2 | 53 | |||
| 55 | Шайба | Шайба C.12.02.Ст3.0115 | 4 | 4 | 55 | |||
| 58 | Шайба | Шайба С.8.02.Ст3.0115 | 4 | 4 | 58 | |||
| 60 | Шайба | Шайба С.12.02.Ст3.0115 | 6 | 6 | 60 | |||
| 62 | Шайба | Шайба С.16.02.Ст3.0115 | 8 | 8 | 62 | |||
| 66 | Шплинт 3,2x25.019 | Шплинт 3,2x25.019 | 4 | 4 | 66 | |||
| 70 | Рукав | Рукав 54x68-1,2 | 1 | 1 | 70 | |||
| 73 | Рукав | Рукав 76x87,5-0,29 В | 1 | 1 | 73 | |||
| 80 | Вентилятор | BWCS 312899 | 1 | 1 | 80 | |||
| 88 | Зажим | TORRO 50-70/9-C7W2 | 2 | 2 | 88 | |||
| 89 | Зажим | TORRO 60-80/9-C7W2 | 4 | 4 | 89 | |||
| 90 | Зажим | TORRO 80-100/12-C7W2 | 4 | 4 | 90 | |||
| 93 | Патрубок | 245-1008311 | 1 | 1 | 93 | |||
| 96 | Патрубок | VenAir Straight hose VENA SIL 200 ID=50 | 1 | 1 | 96 | |||
| 97 | Патрубок | VenAir Straight hose VENA SIL 200 ID=76 | 1 | 1 | 97 | |||
| 102 | Хомут с пружиной | GBS 8112.58/20 W2 | 2 | 2 | 102 | |||
| 103 | Хомут с пружиной | GBS 8112.82/20 W2 | 2 | 2 | 103 | |||
| 109 | Шланг | Шланг 142-1303010 | 2 | 2 | 109 | |||
| 111 | Рукав силиконовый | ГТМ QS50L80-C | 1 | 1 | 111 | |||
| 112 | Рукав силиконовый | QS76L450-C | 1 | 1 | 112 |
