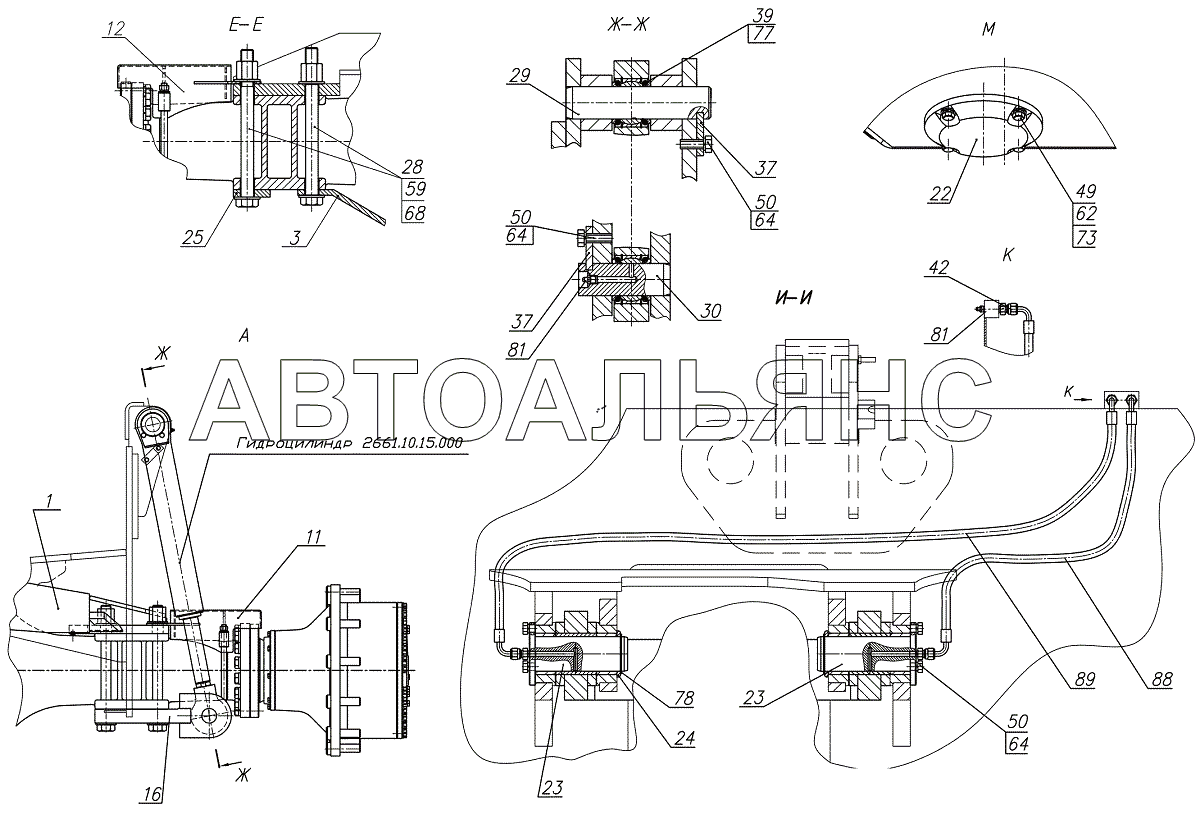

Установка мостов- А
100%
Название детали
Балансировочная рама
Заводской номер
2541.28.30.000
Количество на модель
1
№
1
Название детали
Днище
Заводской номер
2541.29.00.100-Б
Количество на модель
1
№
3
Название детали
Мост ведущий
Заводской номер
2552.23.00.000-03
Количество на модель
2
№
5
Название детали
Кожух
Заводской номер
2661.05.06.000-Б
Количество на модель
2
№
11
Название детали
Кожух
Заводской номер
2661.05.06.000-01-Б
Количество на модель
2
№
12
Название детали
Кронштейн
Заводской номер
2661.05.12.100-Б
Количество на модель
1
№
15
Название детали
Кронштейн
Заводской номер
2661.05.13.100-Б
Количество на модель
1
№
16
Название детали
Крышка
Заводской номер
2541.29.00.009
Количество на модель
1
№
22
Название детали
Палец
Заводской номер
2541.29.00.011
Количество на модель
2
№
23
Название детали
Шайба
Заводской номер
2541.29.00.012
Количество на модель
2
№
24
Название детали
Тарелка
Заводской номер
2541.29.00.013
Количество на модель
2
№
25
Название детали
Стяжка
Заводской номер
2661.05.00.007-Б
Количество на модель
4
№
26
Название детали
Болт
Заводской номер
2661.05.00.021-Б
Количество на модель
16
№
28
Название детали
Палец
Заводской номер
2661.05.00.022
Количество на модель
2
№
29
Название детали
Палец
Заводской номер
2661.05.00.023
Количество на модель
2
№
30
Название детали
Ригель
Заводской номер
ТО-18А.08.00.007
Количество на модель
4
№
37
Название детали
Держатель
Заводской номер
ТО-18А.08.00.015
Количество на модель
8
№
39
Название детали
Штуцер
Заводской номер
УДГ1.01.03.001
Количество на модель
4
№
42
Название детали
Болт
Заводской номер
М10-6gx30.88.35.0115
Количество на модель
4
№
49
Название детали
Болт
Заводской номер
М12-6gx30.88.35.0115
Количество на модель
14
№
50
Название детали
Орех
Заводской номер
М12-6H.8.35.0115
Количество на модель
8
№
55
Название детали
Орех
Заводской номер
М27x2-6H.8.35.0115
Количество на модель
16
№
59
Название детали
Шайба
Заводской номер
10 65Г 0115
Количество на модель
4
№
62
Название детали
Шайба
Заводской номер
12 65Г 0115
Количество на модель
18
№
64
Название детали
Шайба
Заводской номер
27 хим.фос 5
Количество на модель
16
№
68
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
4
№
73
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
8
№
74
Название детали
КОЛЬЦО
Заводской номер
050-060-58-2-2
Количество на модель
8
№
77
Название детали
Кольцо В
Заводской номер
В60
Количество на модель
2
№
78
Название детали
Масленка
Заводской номер
1.3.Ц6.хр
Количество на модель
4
№
81
Название детали
РВД
Заводской номер
1SN-6-22,5-1000-DKL90-DKL90
Количество на модель
1
№
88
Название детали
РВД
Заводской номер
1SN-6-22,5-1550-DKL90-DKL90
Количество на модель
1
№
89
Название детали
Сапун
Заводской номер
298430-П29
Количество на модель
2
№
91
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Балансировочная рама | 2541.28.30.000 | 1 | 1 | 1 | |||
| 3 | Днище | 2541.29.00.100-Б | 1 | 1 | 3 | |||
| 5 | Мост ведущий | 2552.23.00.000-03 | 2 | 2 | 5 | |||
| 11 | Кожух | 2661.05.06.000-Б | 2 | 2 | 11 | |||
| 12 | Кожух | 2661.05.06.000-01-Б | 2 | 2 | 12 | |||
| 15 | Кронштейн | 2661.05.12.100-Б | 1 | 1 | 15 | |||
| 16 | Кронштейн | 2661.05.13.100-Б | 1 | 1 | 16 | |||
| 22 | Крышка | 2541.29.00.009 | 1 | 1 | 22 | |||
| 23 | Палец | 2541.29.00.011 | 2 | 2 | 23 | |||
| 24 | Шайба | 2541.29.00.012 | 2 | 2 | 24 | |||
| 25 | Тарелка | 2541.29.00.013 | 2 | 2 | 25 | |||
| 26 | Стяжка | 2661.05.00.007-Б | 4 | 4 | 26 | |||
| 28 | Болт | 2661.05.00.021-Б | 16 | 16 | 28 | |||
| 29 | Палец | 2661.05.00.022 | 2 | 2 | 29 | |||
| 30 | Палец | 2661.05.00.023 | 2 | 2 | 30 | |||
| 37 | Ригель | ТО-18А.08.00.007 | 4 | 4 | 37 | |||
| 39 | Держатель | ТО-18А.08.00.015 | 8 | 8 | 39 | |||
| 42 | Штуцер | УДГ1.01.03.001 | 4 | 4 | 42 | |||
| 49 | Болт | М10-6gx30.88.35.0115 | 4 | 4 | 49 | |||
| 50 | Болт | М12-6gx30.88.35.0115 | 14 | 14 | 50 | |||
| 55 | Орех | М12-6H.8.35.0115 | 8 | 8 | 55 | |||
| 59 | Орех | М27x2-6H.8.35.0115 | 16 | 16 | 59 | |||
| 62 | Шайба | 10 65Г 0115 | 4 | 4 | 62 | |||
| 64 | Шайба | 12 65Г 0115 | 18 | 18 | 64 | |||
| 68 | Шайба | 27 хим.фос 5 | 16 | 16 | 68 | |||
| 73 | Шайба | С.10.02.Ст3.0115 | 4 | 4 | 73 | |||
| 74 | Шайба | С.12.02.Ст3.0115 | 8 | 8 | 74 | |||
| 77 | КОЛЬЦО | 050-060-58-2-2 | 8 | 8 | 77 | |||
| 78 | Кольцо В | В60 | 2 | 2 | 78 | |||
| 81 | Масленка | 1.3.Ц6.хр | 4 | 4 | 81 | |||
| 88 | РВД | 1SN-6-22,5-1000-DKL90-DKL90 | 1 | 1 | 88 | |||
| 89 | РВД | 1SN-6-22,5-1550-DKL90-DKL90 | 1 | 1 | 89 | |||
| 91 | Сапун | 298430-П29 | 2 | 2 | 91 |
