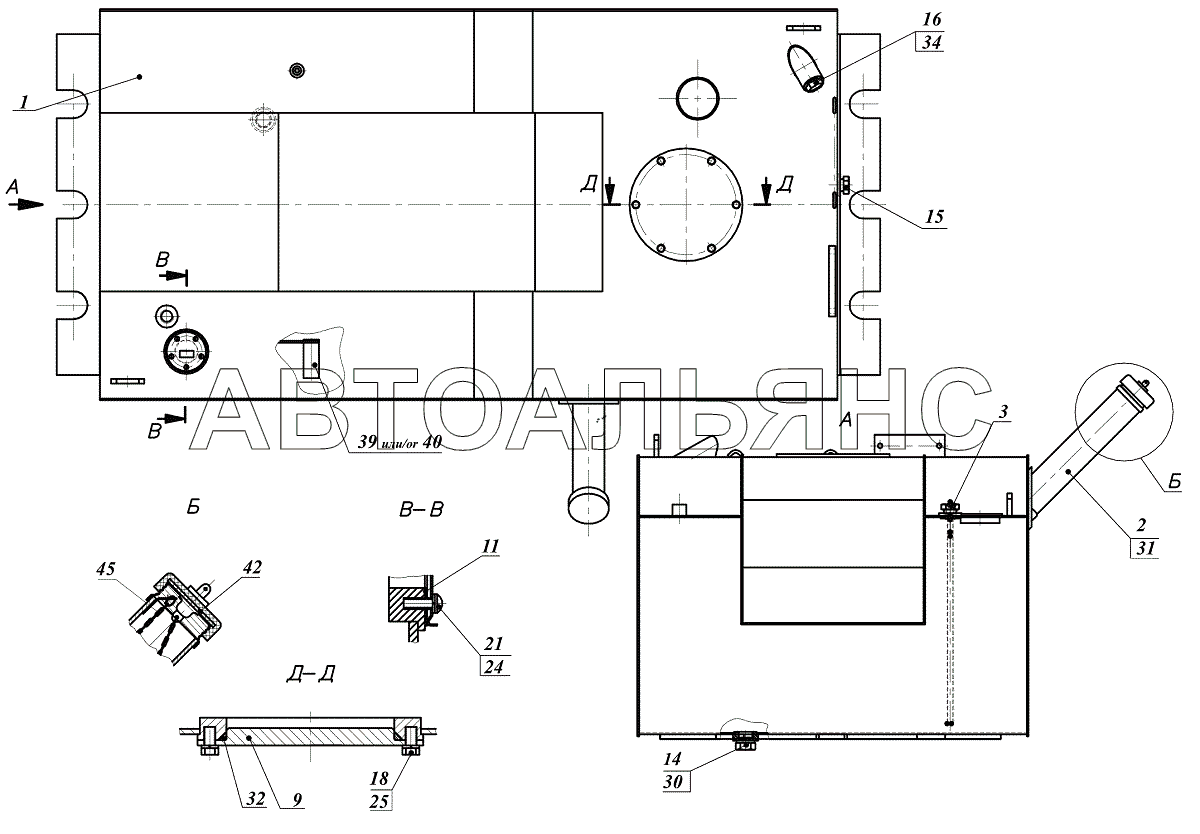

Бак топливный
100%
Название детали
Корпус бака
Заводской номер
2541.11.01.100-А
Количество на модель
1
№
1
Название детали
Наливной носик
Заводской номер
2541.11.01.200
Количество на модель
1
№
2
Название детали
Трубка ввертная
Заводской номер
2541.11.01.300
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
208А.45.00.003
Количество на модель
1
№
9
Название детали
прокладка
Заводской номер
ТМ-59 2000-08
Количество на модель
1
№
11
Название детали
Заглушка
Заводской номер
УДГ1.09.01.006
Количество на модель
1
№
14
Название детали
Заглушка
Заводской номер
УДГ1.09.03.006
Количество на модель
1
№
15
Название детали
Заглушка
Заводской номер
УДГ1.09.06.004
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
М10-6gx20.88.35.0115
Количество на модель
6
№
18
Название детали
Винт
Заводской номер
B.М5-6gx14.46.0115
Количество на модель
5
№
21
Название детали
Шайба
Заводской номер
5 65Г 0115
Количество на модель
5
№
24
Название детали
Шайба
Заводской номер
10 65Г 0115
Количество на модель
6
№
25
Название детали
Кольцо
Заводской номер
024-029-30-2-2
Количество на модель
1
№
30
Название детали
КОЛЬЦО
Заводской номер
058-063-30-2-2
Количество на модель
1
№
31
Название детали
КОЛЬЦО
Заводской номер
150-160-58-2-2
Количество на модель
1
№
32
Название детали
прокладка
Заводской номер
G 3/4 М3
Количество на модель
1
№
34
Название детали
ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА
Заводской номер
ДУМП-24М
Количество на модель
1
№
39
Название детали
Датчик уровня топлива трубчатый
Заводской номер
ДУТТ-380М3С
Количество на модель
№
40
Название детали
Пробка
Заводской номер
082-1103010
Количество на модель
1
№
42
Название детали
Цепочка
Заводской номер
36-1101070
Количество на модель
1
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус бака | 2541.11.01.100-А | 1 | 1 | 1 | |||
| 2 | Наливной носик | 2541.11.01.200 | 1 | 1 | 2 | |||
| 3 | Трубка ввертная | 2541.11.01.300 | 1 | 1 | 3 | |||
| 9 | Крышка | 208А.45.00.003 | 1 | 1 | 9 | |||
| 11 | прокладка | ТМ-59 2000-08 | 1 | 1 | 11 | |||
| 14 | Заглушка | УДГ1.09.01.006 | 1 | 1 | 14 | |||
| 15 | Заглушка | УДГ1.09.03.006 | 1 | 1 | 15 | |||
| 16 | Заглушка | УДГ1.09.06.004 | 1 | 1 | 16 | |||
| 18 | Болт | М10-6gx20.88.35.0115 | 6 | 6 | 18 | |||
| 21 | Винт | B.М5-6gx14.46.0115 | 5 | 5 | 21 | |||
| 24 | Шайба | 5 65Г 0115 | 5 | 5 | 24 | |||
| 25 | Шайба | 10 65Г 0115 | 6 | 6 | 25 | |||
| 30 | Кольцо | 024-029-30-2-2 | 1 | 1 | 30 | |||
| 31 | КОЛЬЦО | 058-063-30-2-2 | 1 | 1 | 31 | |||
| 32 | КОЛЬЦО | 150-160-58-2-2 | 1 | 1 | 32 | |||
| 34 | прокладка | G 3/4 М3 | 1 | 1 | 34 | |||
| 39 | ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА | ДУМП-24М | 1 | 1 | 39 | |||
| 40 | Датчик уровня топлива трубчатый | ДУТТ-380М3С | 40 | |||||
| 42 | Пробка | 082-1103010 | 1 | 1 | 42 | |||
| 45 | Цепочка | 36-1101070 | 1 | 1 | 45 |
