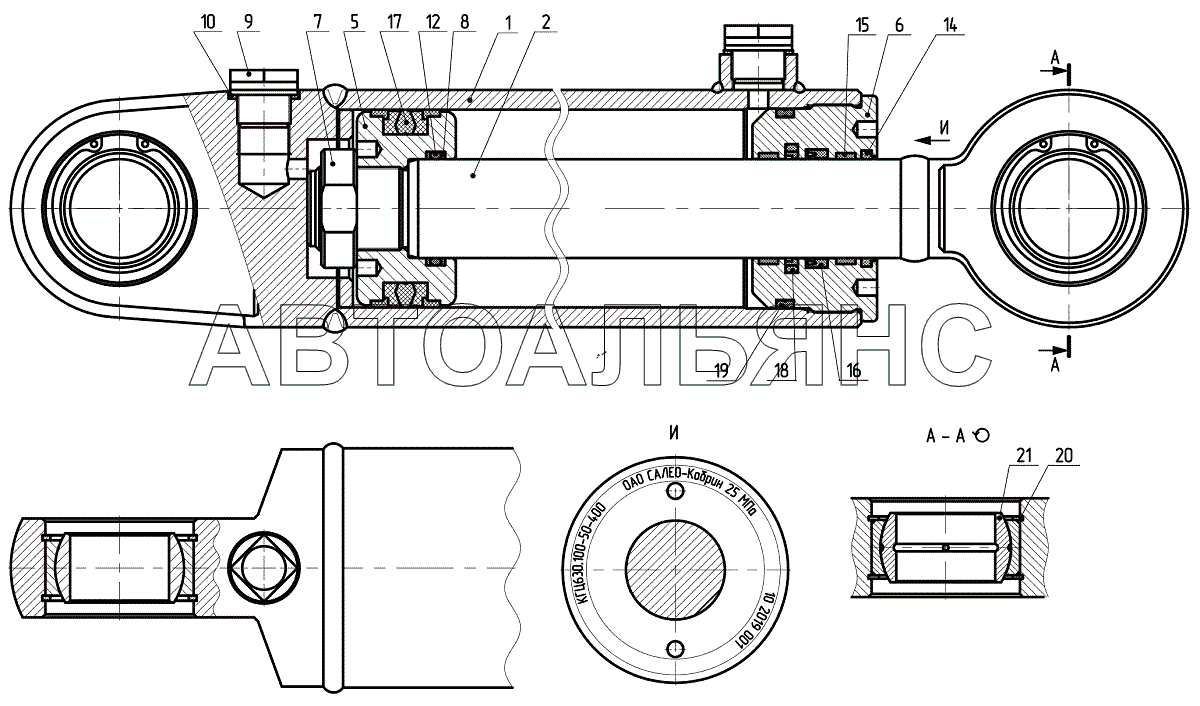

Гидроцилиндр КГЦ-
100%
Название детали
корпус
Заводской номер
КГЦ630.01.000
Количество на модель
1
№
1
Название детали
Шток
Заводской номер
КГЦ630.02.000
Количество на модель
1
№
2
Название детали
Поршень
Заводской номер
ДЦУ100.204
Количество на модель
1
№
5
Название детали
Крышка передняя
Заводской номер
ДЦУ100.552
Количество на модель
1
№
6
Название детали
Орех
Заводской номер
ДЦУ904.007
Количество на модель
1
№
7
Название детали
Кольцо защитное
Заводской номер
ЗГЦ58.00-18
Количество на модель
2
№
8
Название детали
Пробка резьбовая
Заводской номер
ЗГЦ110.000-07
Количество на модель
2
№
9
Название детали
Прокладка уплотняющая
Заводской номер
ЗГЦ112.000-07
Количество на модель
2
№
10
Название детали
КОЛЬЦО
Заводской номер
050-058-46
Количество на модель
1
№
12
Название детали
Грязесъемник
Заводской номер
WNP100500-WU9L3
Количество на модель
1
№
14
Название детали
Кольцо опорное
Заводской номер
GRN100500-HM061
Количество на модель
2
№
15
Название детали
Манжета
Заводской номер
RU2100500-WUAQ3
Количество на модель
1
№
16
Название детали
Уплотнение поршневое
Заводской номер
PCB0A1000-NCRO
Количество на модель
1
№
17
Название детали
Уплотнение штока
Заводской номер
RS1300500-T46N
Количество на модель
1
№
18
Название детали
Уплотнение статическое
Заводской номер
DU0101000-Z20
Количество на модель
1
№
19
Название детали
Кольцо стопорное
Заводской номер
75х2.5DIN472
Количество на модель
4
№
20
Название детали
Подшипник
Заводской номер
597124115 GE50ES
Количество на модель
2
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | корпус | КГЦ630.01.000 | 1 | 1 | 1 | |||
| 2 | Шток | КГЦ630.02.000 | 1 | 1 | 2 | |||
| 5 | Поршень | ДЦУ100.204 | 1 | 1 | 5 | |||
| 6 | Крышка передняя | ДЦУ100.552 | 1 | 1 | 6 | |||
| 7 | Орех | ДЦУ904.007 | 1 | 1 | 7 | |||
| 8 | Кольцо защитное | ЗГЦ58.00-18 | 2 | 2 | 8 | |||
| 9 | Пробка резьбовая | ЗГЦ110.000-07 | 2 | 2 | 9 | |||
| 10 | Прокладка уплотняющая | ЗГЦ112.000-07 | 2 | 2 | 10 | |||
| 12 | КОЛЬЦО | 050-058-46 | 1 | 1 | 12 | |||
| 14 | Грязесъемник | WNP100500-WU9L3 | 1 | 1 | 14 | |||
| 15 | Кольцо опорное | GRN100500-HM061 | 2 | 2 | 15 | |||
| 16 | Манжета | RU2100500-WUAQ3 | 1 | 1 | 16 | |||
| 17 | Уплотнение поршневое | PCB0A1000-NCRO | 1 | 1 | 17 | |||
| 18 | Уплотнение штока | RS1300500-T46N | 1 | 1 | 18 | |||
| 19 | Уплотнение статическое | DU0101000-Z20 | 1 | 1 | 19 | |||
| 20 | Кольцо стопорное | 75х2.5DIN472 | 4 | 4 | 20 | |||
| 21 | Подшипник | 597124115 GE50ES | 2 | 2 | 21 |
