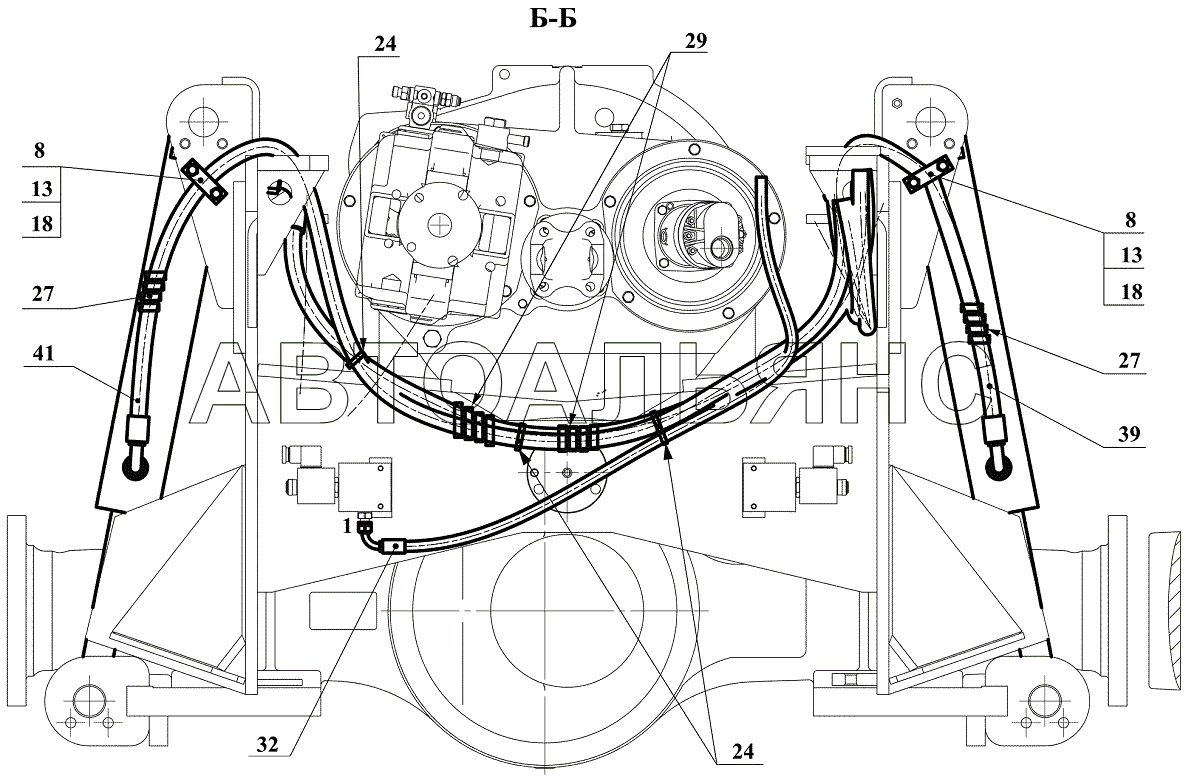

Гидросистема блокировки моста- Б
100%
Название детали
Гидроцилиндр
Заводской номер
2661.10.15.000
Количество на модель
1
№
1
Название детали
Гидроцилиндр
Заводской номер
2661.10.15.000-01
Количество на модель
1
№
2
Название детали
Запорный клапан
Заводской номер
2661.10.21.000
Количество на модель
1
№
3
Название детали
Угольник поворотный
Заводской номер
2681.35.05.040
Количество на модель
1
№
4
Название детали
Зажимной болт
Заводской номер
2541.28.90.001
Количество на модель
1
№
5
Название детали
Штуцер
Заводской номер
2661.10.20.001
Количество на модель
2
№
6
Название детали
Штуцер
Заводской номер
УДГ1.01.01.025
Количество на модель
2
№
7
Название детали
Колодка верхняя
Заводской номер
УДГ1.17.04.003
Количество на модель
2
№
8
Название детали
Болт
Заводской номер
Болт М10-6gx20.88.35.0115
Количество на модель
2
№
12
Название детали
Болт
Заводской номер
Болт М10-6gx40.88.35.0115
Количество на модель
4
№
13
Название детали
Шайба
Заводской номер
Шайба 10 65Г 0115
Количество на модель
6
№
18
Название детали
Кольцо- -
Заводской номер
Кольцо 019-023-25-2-2
Количество на модель
4
№
22
Название детали
прокладка
Заводской номер
Прокладка 20 М3
Количество на модель
3
№
23
Название детали
Кабельная стяжка
Заводской номер
TKUV 30/8 (7,6x280)
Количество на модель
4
№
24
Название детали
Гидроклапан обратный
Заводской номер
8КО-10/3 Т3
Количество на модель
1
№
25
Название детали
Лента спиральная защитная
Заводской номер
SSK20
Количество на модель
2
№
27
Название детали
РВД
Заводской номер
РВД 1SN-6-22,5-1200-DKL90-DKL90
Количество на модель
1
№
32
Название детали
РВД
Заводской номер
РВД 1SN-10-18-1500-DKL90-DKL90
Количество на модель
1
№
34
Название детали
РВД
Заводской номер
РВД NCB1-13-36-1000-DKL90-DKL90-270
Количество на модель
1
№
36
Название детали
РВД
Заводской номер
РВД NCB1-13-36-1450-DKL90-DKL90
Количество на модель
1
№
38
Название детали
РВД
Заводской номер
РВД NCB1-13-36-1500-DKL90-DKL90
Количество на модель
1
№
39
Название детали
РВД
Заводской номер
РВД NCB1-13-36-1900-DKL90-DKL90-180
Количество на модель
1
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гидроцилиндр | 2661.10.15.000 | 1 | 1 | 1 | |||
| 2 | Гидроцилиндр | 2661.10.15.000-01 | 1 | 1 | 2 | |||
| 3 | Запорный клапан | 2661.10.21.000 | 1 | 1 | 3 | |||
| 4 | Угольник поворотный | 2681.35.05.040 | 1 | 1 | 4 | |||
| 5 | Зажимной болт | 2541.28.90.001 | 1 | 1 | 5 | |||
| 6 | Штуцер | 2661.10.20.001 | 2 | 2 | 6 | |||
| 7 | Штуцер | УДГ1.01.01.025 | 2 | 2 | 7 | |||
| 8 | Колодка верхняя | УДГ1.17.04.003 | 2 | 2 | 8 | |||
| 12 | Болт | Болт М10-6gx20.88.35.0115 | 2 | 2 | 12 | |||
| 13 | Болт | Болт М10-6gx40.88.35.0115 | 4 | 4 | 13 | |||
| 18 | Шайба | Шайба 10 65Г 0115 | 6 | 6 | 18 | |||
| 22 | Кольцо- - | Кольцо 019-023-25-2-2 | 4 | 4 | 22 | |||
| 23 | прокладка | Прокладка 20 М3 | 3 | 3 | 23 | |||
| 24 | Кабельная стяжка | TKUV 30/8 (7,6x280) | 4 | 4 | 24 | |||
| 25 | Гидроклапан обратный | 8КО-10/3 Т3 | 1 | 1 | 25 | |||
| 27 | Лента спиральная защитная | SSK20 | 2 | 2 | 27 | |||
| 32 | РВД | РВД 1SN-6-22,5-1200-DKL90-DKL90 | 1 | 1 | 32 | |||
| 34 | РВД | РВД 1SN-10-18-1500-DKL90-DKL90 | 1 | 1 | 34 | |||
| 36 | РВД | РВД NCB1-13-36-1000-DKL90-DKL90-270 | 1 | 1 | 36 | |||
| 38 | РВД | РВД NCB1-13-36-1450-DKL90-DKL90 | 1 | 1 | 38 | |||
| 39 | РВД | РВД NCB1-13-36-1500-DKL90-DKL90 | 1 | 1 | 39 | |||
| 41 | РВД | РВД NCB1-13-36-1900-DKL90-DKL90-180 | 1 | 1 | 41 |
