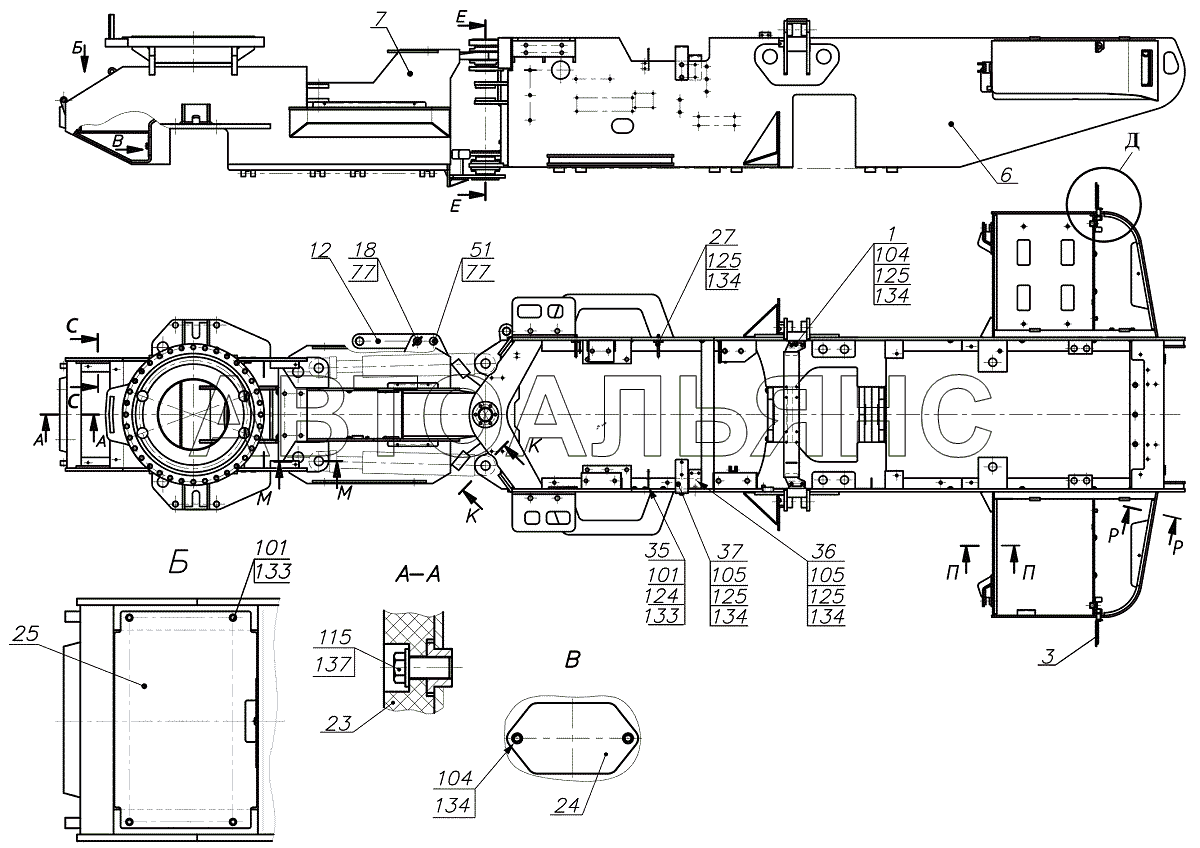

Рама
100%
Название детали
Кронштейн
Заводской номер
2541.28.00.030
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
2541.28.00.200
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
2541.28.00.200-01
Количество на модель
1
№
3
Название детали
Полурама
Заводской номер
2541.28.01.000-Б
Количество на модель
1
№
6
Название детали
Полурама
Заводской номер
2541.28.02.000-Б1
Количество на модель
1
№
7
Название детали
Звено безопасности
Заводской номер
2661.01.00.940
Количество на модель
1
№
12
Название детали
Палец
Заводской номер
ТО-18Б.01.03.000
Количество на модель
1
№
18
Название детали
Демпфер
Заводской номер
2541.28.00.011
Количество на модель
1
№
23
Название детали
Крышка
Заводской номер
2541.28.00.012
Количество на модель
1
№
24
Название детали
Лист
Заводской номер
2541.28.00.013
Количество на модель
1
№
25
Название детали
Скоба
Заводской номер
2541.28.00.015
Количество на модель
2
№
27
Название детали
Палец
Заводской номер
2541.28.00.019
Количество на модель
2
№
31
Название детали
Кронштейн
Заводской номер
2541.28.90.002-01
Количество на модель
1
№
35
Название детали
Кронштейн
Заводской номер
2541.28.90.004
Количество на модель
1
№
36
Название детали
Кронштейн
Заводской номер
2541.28.90.006
Количество на модель
1
№
37
Название детали
Палец
Заводской номер
2661.01.00.014
Количество на модель
1
№
38
Название детали
Ригель
Заводской номер
2661.01.00.017
Количество на модель
1
№
41
Название детали
Ригель
Заводской номер
2661.01.00.018
Количество на модель
4
№
42
Название детали
Палец
Заводской номер
2661.01.00.019
Количество на модель
2
№
43
Название детали
Винт
Заводской номер
2661.01.00.204
Количество на модель
2
№
46
Название детали
Палец
Заводской номер
ТО-18А.01.00.001-01
Количество на модель
1
№
51
Название детали
Шайба
Заводской номер
ТО-18А.01.00.010
Количество на модель
1
№
55
Название детали
Крышка
Заводской номер
ТО-18А.01.00.014
Количество на модель
2
№
59
Название детали
Крышка
Заводской номер
ТО-18А.01.00.015
Количество на модель
2
№
61
Название детали
прокладка
Заводской номер
ТО-18А.01.00.022
Количество на модель
2
№
69
Название детали
прокладка
Заводской номер
ТО-18А.01.00.022-01
Количество на модель
2
№
70
Название детали
прокладка
Заводской номер
ТО-18А.01.00.022-02
Количество на модель
2
№
71
Название детали
Шплинт
Заводской номер
ТО-18Б.01.00.003
Количество на модель
2
№
77
Название детали
Палец
Заводской номер
ТО-18Б.71.00.001-А
Количество на модель
1
№
80
Название детали
Втулка
Заводской номер
ТО-18Б.71.00.003
Количество на модель
1
№
82
Название детали
Втулка
Заводской номер
ТО-18Б.71.00.003-01
Количество на модель
1
№
83
Название детали
прокладка
Заводской номер
ТО-18Б.71.00.006
Количество на модель
2
№
86
Название детали
прокладка
Заводской номер
ТО-18Б.71.00.006-01
Количество на модель
2
№
87
Название детали
прокладка
Заводской номер
ТО-18Б.71.00.006-02
Количество на модель
2
№
88
Название детали
Втулка
Заводской номер
ТО-18К.14.00.004
Количество на модель
8
№
91
Название детали
Болт
Заводской номер
ТО-28А.01.00.004
Количество на модель
3
№
95
Название детали
Болт
Заводской номер
М8-6gx16.88.35.0115
Количество на модель
6
№
101
Название детали
Болт
Заводской номер
М8-6gx20.88.35.0115
Количество на модель
4
№
102
Название детали
Болт
Заводской номер
М10-6gx20.88.35.0115
Количество на модель
4
№
104
Название детали
Болт
Заводской номер
М10-6gx25.88.35.0115
Количество на модель
20
№
105
Название детали
Болт
Заводской номер
М12-6gx35.109.40Х.0115
Количество на модель
16
№
110
Название детали
Болт
Заводской номер
М12-6gx45.109.40Х.0115
Количество на модель
2
№
112
Название детали
Болт
Заводской номер
М16-6gx35.88.35.0115
Количество на модель
3
№
115
Название детали
Болт
Заводской номер
М16-6gx40.88.35.0115
Количество на модель
2
№
116
Название детали
Болт
Заводской номер
М16-6gx40.109.40Х.0115
Количество на модель
6
№
119
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
4
№
122
Название детали
Шайба
Заводской номер
8 65Г 0115
Количество на модель
2
№
124
Название детали
Шайба
Заводской номер
10 65Г 0115
Количество на модель
28
№
125
Название детали
Шайба
Заводской номер
12 65Г 0115
Количество на модель
18
№
126
Название детали
Шайба
Заводской номер
16 65Г 0115
Количество на модель
11
№
128
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
6
№
133
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
14
№
134
Название детали
Шайба
Заводской номер
С.16.02.Ст3.0115
Количество на модель
3
№
137
Название детали
КОЛЬЦО
Заводской номер
В75
Количество на модель
8
№
144
Название детали
Манжета
Заводской номер
1.2-55x75-1
Количество на модель
8
№
150
Название детали
Манжета
Заводской номер
1.2-70x95-1
Количество на модель
2
№
153
Название детали
Манжета
Заводской номер
1.2-80x105-1
Количество на модель
2
№
155
Название детали
Масленка
Заводской номер
1.3.Ц6.хр
Количество на модель
4
№
161
Название детали
Масленка
Заводской номер
2.3.45.Ц6.хр
Количество на модель
1
№
163
Название детали
Масленка
Заводской номер
2.3.90.Ц6.хр
Количество на модель
1
№
164
Название детали
Подшипник
Заводской номер
ШСЛ 70
Количество на модель
2
№
180
Название детали
Подшипник
Заводской номер
ШСП50К
Количество на модель
4
№
183
Название детали
Профиль уплотнителя
Заводской номер
450/6107802
Количество на модель
2
№
185
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 2541.28.00.030 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 2541.28.00.200 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 2541.28.00.200-01 | 1 | 1 | 3 | |||
| 6 | Полурама | 2541.28.01.000-Б | 1 | 1 | 6 | |||
| 7 | Полурама | 2541.28.02.000-Б1 | 1 | 1 | 7 | |||
| 12 | Звено безопасности | 2661.01.00.940 | 1 | 1 | 12 | |||
| 18 | Палец | ТО-18Б.01.03.000 | 1 | 1 | 18 | |||
| 23 | Демпфер | 2541.28.00.011 | 1 | 1 | 23 | |||
| 24 | Крышка | 2541.28.00.012 | 1 | 1 | 24 | |||
| 25 | Лист | 2541.28.00.013 | 1 | 1 | 25 | |||
| 27 | Скоба | 2541.28.00.015 | 2 | 2 | 27 | |||
| 31 | Палец | 2541.28.00.019 | 2 | 2 | 31 | |||
| 35 | Кронштейн | 2541.28.90.002-01 | 1 | 1 | 35 | |||
| 36 | Кронштейн | 2541.28.90.004 | 1 | 1 | 36 | |||
| 37 | Кронштейн | 2541.28.90.006 | 1 | 1 | 37 | |||
| 38 | Палец | 2661.01.00.014 | 1 | 1 | 38 | |||
| 41 | Ригель | 2661.01.00.017 | 1 | 1 | 41 | |||
| 42 | Ригель | 2661.01.00.018 | 4 | 4 | 42 | |||
| 43 | Палец | 2661.01.00.019 | 2 | 2 | 43 | |||
| 46 | Винт | 2661.01.00.204 | 2 | 2 | 46 | |||
| 51 | Палец | ТО-18А.01.00.001-01 | 1 | 1 | 51 | |||
| 55 | Шайба | ТО-18А.01.00.010 | 1 | 1 | 55 | |||
| 59 | Крышка | ТО-18А.01.00.014 | 2 | 2 | 59 | |||
| 61 | Крышка | ТО-18А.01.00.015 | 2 | 2 | 61 | |||
| 69 | прокладка | ТО-18А.01.00.022 | 2 | 2 | 69 | |||
| 70 | прокладка | ТО-18А.01.00.022-01 | 2 | 2 | 70 | |||
| 71 | прокладка | ТО-18А.01.00.022-02 | 2 | 2 | 71 | |||
| 77 | Шплинт | ТО-18Б.01.00.003 | 2 | 2 | 77 | |||
| 80 | Палец | ТО-18Б.71.00.001-А | 1 | 1 | 80 | |||
| 82 | Втулка | ТО-18Б.71.00.003 | 1 | 1 | 82 | |||
| 83 | Втулка | ТО-18Б.71.00.003-01 | 1 | 1 | 83 | |||
| 86 | прокладка | ТО-18Б.71.00.006 | 2 | 2 | 86 | |||
| 87 | прокладка | ТО-18Б.71.00.006-01 | 2 | 2 | 87 | |||
| 88 | прокладка | ТО-18Б.71.00.006-02 | 2 | 2 | 88 | |||
| 91 | Втулка | ТО-18К.14.00.004 | 8 | 8 | 91 | |||
| 95 | Болт | ТО-28А.01.00.004 | 3 | 3 | 95 | |||
| 101 | Болт | М8-6gx16.88.35.0115 | 6 | 6 | 101 | |||
| 102 | Болт | М8-6gx20.88.35.0115 | 4 | 4 | 102 | |||
| 104 | Болт | М10-6gx20.88.35.0115 | 4 | 4 | 104 | |||
| 105 | Болт | М10-6gx25.88.35.0115 | 20 | 20 | 105 | |||
| 110 | Болт | М12-6gx35.109.40Х.0115 | 16 | 16 | 110 | |||
| 112 | Болт | М12-6gx45.109.40Х.0115 | 2 | 2 | 112 | |||
| 115 | Болт | М16-6gx35.88.35.0115 | 3 | 3 | 115 | |||
| 116 | Болт | М16-6gx40.88.35.0115 | 2 | 2 | 116 | |||
| 119 | Болт | М16-6gx40.109.40Х.0115 | 6 | 6 | 119 | |||
| 122 | Орех | М8-6H.8.35.0115 | 4 | 4 | 122 | |||
| 124 | Шайба | 8 65Г 0115 | 2 | 2 | 124 | |||
| 125 | Шайба | 10 65Г 0115 | 28 | 28 | 125 | |||
| 126 | Шайба | 12 65Г 0115 | 18 | 18 | 126 | |||
| 128 | Шайба | 16 65Г 0115 | 11 | 11 | 128 | |||
| 133 | Шайба | С.8.02.Ст3.0115 | 6 | 6 | 133 | |||
| 134 | Шайба | С.10.02.Ст3.0115 | 14 | 14 | 134 | |||
| 137 | Шайба | С.16.02.Ст3.0115 | 3 | 3 | 137 | |||
| 144 | КОЛЬЦО | В75 | 8 | 8 | 144 | |||
| 150 | Манжета | 1.2-55x75-1 | 8 | 8 | 150 | |||
| 153 | Манжета | 1.2-70x95-1 | 2 | 2 | 153 | |||
| 155 | Манжета | 1.2-80x105-1 | 2 | 2 | 155 | |||
| 161 | Масленка | 1.3.Ц6.хр | 4 | 4 | 161 | |||
| 163 | Масленка | 2.3.45.Ц6.хр | 1 | 1 | 163 | |||
| 164 | Масленка | 2.3.90.Ц6.хр | 1 | 1 | 164 | |||
| 180 | Подшипник | ШСЛ 70 | 2 | 2 | 180 | |||
| 183 | Подшипник | ШСП50К | 4 | 4 | 183 | |||
| 185 | Профиль уплотнителя | 450/6107802 | 2 | 2 | 185 |
