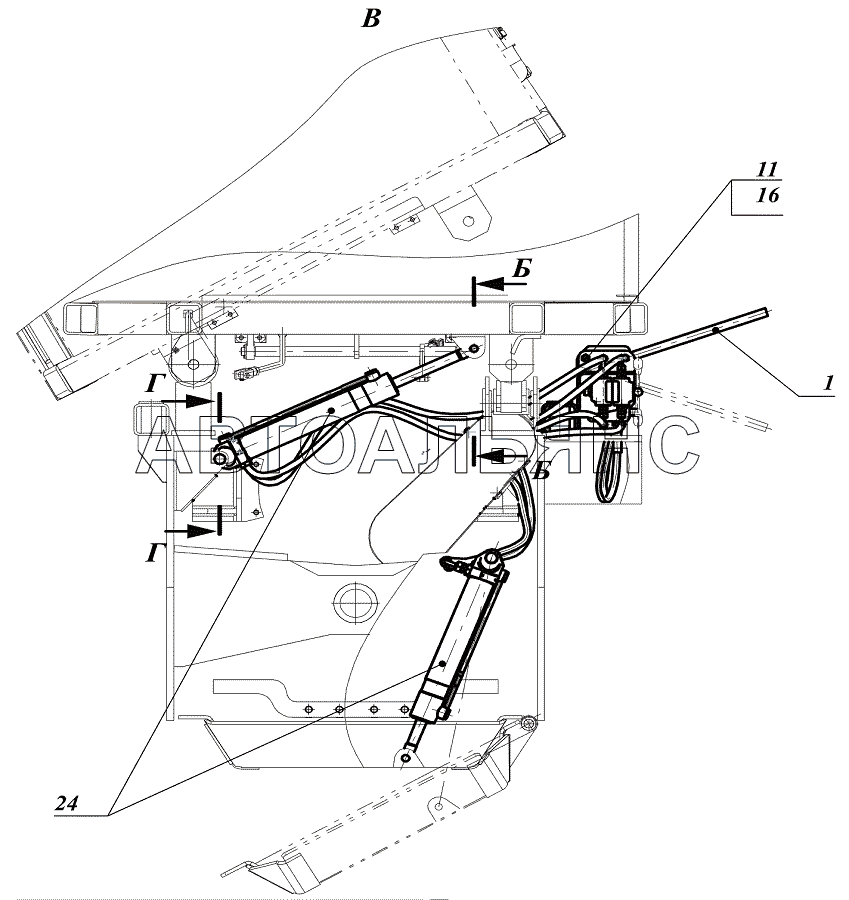

Гидросистема подъёма кабины- А
100%
Название детали
Рычаг
Заводской номер
2241.26.00.100
Количество на модель
1
№
1
Название детали
Кроштейн
Заводской номер
2541.49.00.100-А
Количество на модель
1
№
2
Название детали
Штуцер
Заводской номер
208А.60.00.001
Количество на модель
6
№
3
Название детали
Вот
Заводской номер
2241.26.00.005
Количество на модель
2
№
5
Название детали
Штуцер
Заводской номер
2661.26.00.001
Количество на модель
2
№
8
Название детали
Штуцер
Заводской номер
2661.26.00.002
Количество на модель
4
№
9
Название детали
Болт
Заводской номер
М10-6gx25.88.35.0115
Количество на модель
4
№
11
Название детали
Болт
Заводской номер
М12-6gx110.88.35.0115
Количество на модель
4
№
12
Название детали
Орех
Заводской номер
М12-6H.8.35.0115
Количество на модель
4
№
13
Название детали
Контргайка
Заводской номер
М14
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
10 65Г 0115
Количество на модель
4
№
16
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
4
№
17
Название детали
Шайба
Заводской номер
С.16.02.Ст3.0115
Количество на модель
4
№
18
Название детали
Шплинт
Заводской номер
4x32.019
Количество на модель
2
№
19
Название детали
Шплинт
Заводской номер
6,3x40.019
Количество на модель
2
№
20
Название детали
КОЛЬЦО
Заводской номер
009-013-25-2-2
Количество на модель
6
№
21
Название детали
Вот
Заводской номер
6-25d11x60.45.Ц15.хр
Количество на модель
2
№
22
Название детали
прокладка
Заводской номер
G3/8 М3
Количество на модель
6
№
23
Название детали
Гидроцилиндр
Заводской номер
181.5003010-01
Количество на модель
2
№
24
Название детали
Кран
Заводской номер
DH5/6B
Количество на модель
1
№
25
Название детали
Насос опрокидывающего механизма кабины
Заводской номер
182.5004010-11 ОКП 45 9143
Количество на модель
1
№
26
Название детали
РВД
Заводской номер
РВД 1SN-6-22,5-1600-DKL90-DKL90
Количество на модель
2
№
28
Название детали
РВД
Заводской номер
РВД 1SN-6-22,5-350-DKL-DKL90
Количество на модель
2
№
29
Название детали
РВД
Заводской номер
РВД 1SN-6-22,5-1750-DKL90-DKL90
Количество на модель
2
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рычаг | 2241.26.00.100 | 1 | 1 | 1 | |||
| 2 | Кроштейн | 2541.49.00.100-А | 1 | 1 | 2 | |||
| 3 | Штуцер | 208А.60.00.001 | 6 | 6 | 3 | |||
| 5 | Вот | 2241.26.00.005 | 2 | 2 | 5 | |||
| 8 | Штуцер | 2661.26.00.001 | 2 | 2 | 8 | |||
| 9 | Штуцер | 2661.26.00.002 | 4 | 4 | 9 | |||
| 11 | Болт | М10-6gx25.88.35.0115 | 4 | 4 | 11 | |||
| 12 | Болт | М12-6gx110.88.35.0115 | 4 | 4 | 12 | |||
| 13 | Орех | М12-6H.8.35.0115 | 4 | 4 | 13 | |||
| 14 | Контргайка | М14 | 2 | 2 | 14 | |||
| 16 | Шайба | 10 65Г 0115 | 4 | 4 | 16 | |||
| 17 | Шайба | С.12.02.Ст3.0115 | 4 | 4 | 17 | |||
| 18 | Шайба | С.16.02.Ст3.0115 | 4 | 4 | 18 | |||
| 19 | Шплинт | 4x32.019 | 2 | 2 | 19 | |||
| 20 | Шплинт | 6,3x40.019 | 2 | 2 | 20 | |||
| 21 | КОЛЬЦО | 009-013-25-2-2 | 6 | 6 | 21 | |||
| 22 | Вот | 6-25d11x60.45.Ц15.хр | 2 | 2 | 22 | |||
| 23 | прокладка | G3/8 М3 | 6 | 6 | 23 | |||
| 24 | Гидроцилиндр | 181.5003010-01 | 2 | 2 | 24 | |||
| 25 | Кран | DH5/6B | 1 | 1 | 25 | |||
| 26 | Насос опрокидывающего механизма кабины | 182.5004010-11 ОКП 45 9143 | 1 | 1 | 26 | |||
| 28 | РВД | РВД 1SN-6-22,5-1600-DKL90-DKL90 | 2 | 2 | 28 | |||
| 29 | РВД | РВД 1SN-6-22,5-350-DKL-DKL90 | 2 | 2 | 29 | |||
| 30 | РВД | РВД 1SN-6-22,5-1750-DKL90-DKL90 | 2 | 2 | 30 |
