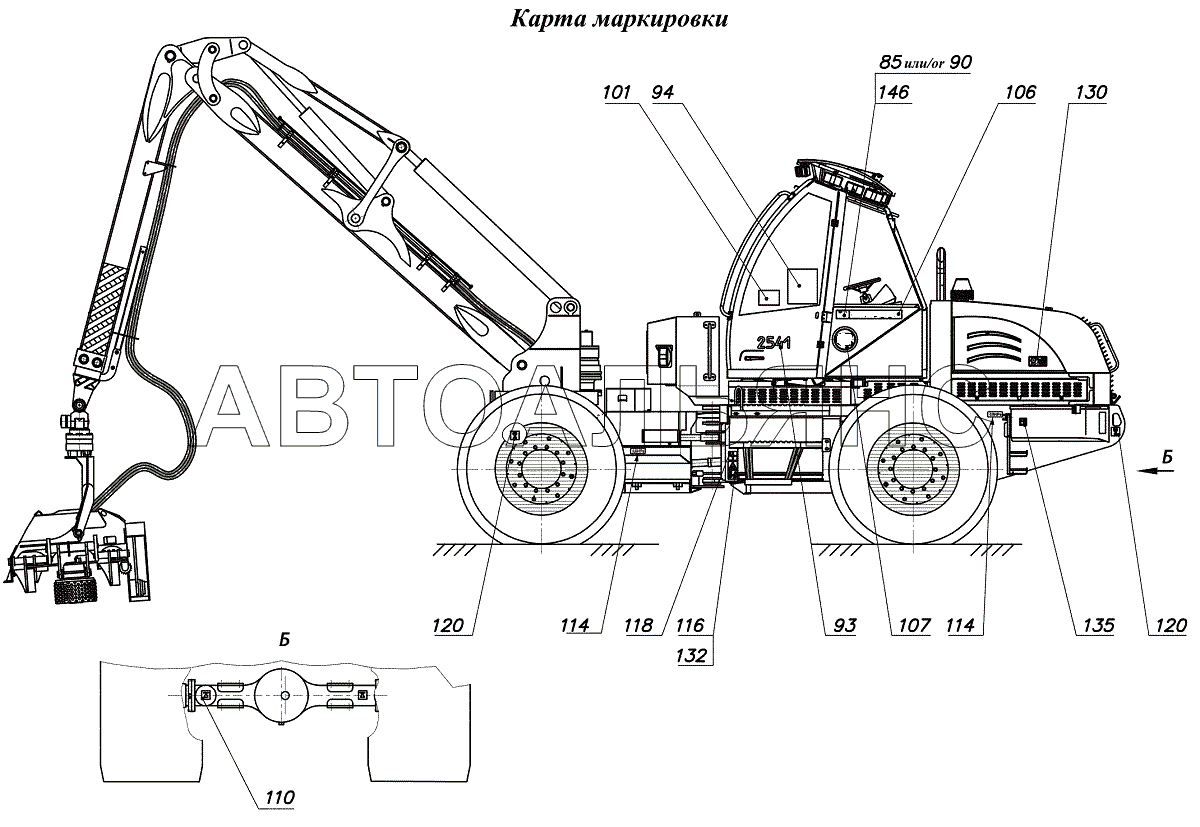

Харвестер
100%
Название детали
установка силовая
Заводской номер
2541.10.00.000
Количество на модель
1
№
3
Название детали
Установка подогревателя
Заводской номер
2662.10.16.000
Количество на модель
1
№
4
Название детали
Заправочная система
Заводской номер
2541.11.06.000-А
Количество на модель
1
№
7
Название детали
Управление подачей топлива
Заводской номер
2541.11.08.000
Количество на модель
1
№
9
Название детали
Установка GMP
Заводской номер
2541.17.00.000-А
Количество на модель
1
№
13
Название детали
Управление ГМП
Заводской номер
2541.17.03.000
Количество на модель
1
№
14
Название детали
Установка системы охлаждения ГМП
Заводской номер
2541.17.14.000-А
Количество на модель
1
№
16
Название детали
Установка карданных валов
Заводской номер
2541.22.00.000
Количество на модель
1
№
22
Название детали
Рама
Заводской номер
2541.28.00.000
Количество на модель
1
№
28
Название детали
Гидросистема блокировки моста
Заводской номер
2541.28.90.000-Б
Количество на модель
1
№
32
Название детали
Установка мостов
Заводской номер
2541.29.00.000-А
Количество на модель
1
№
36
Название детали
Установка колес
Заводской номер
2541.30.00.000
Количество на модель
1
№
39
Название детали
Гидросистема рулевого управления
Заводской номер
2541.34.08.000-Б
Количество на модель
1
№
43
Название детали
Гидросистема тормозов
Заводской номер
2541.35.05.000-А
Количество на модель
1
№
47
Название детали
ЭЛЕКТРОСИСТЕМА
Заводской номер
2541.37.00.000-Б
Количество на модель
1
№
50
Название детали
Установка технологического оборудования
Заводской номер
2541.45.71.000
Количество на модель
1
№
53
Название детали
Гидросистема рабочего оборудования
Заводской номер
2541.46.00.000-В
Количество на модель
1
№
57
Название детали
Гидросистема подъема кабины
Заводской номер
2541.49.00.000-А
Количество на модель
1
№
62
Название детали
Установка кабины
Заводской номер
2541.50.00.000
Количество на модель
1
№
65
Название детали
Система заправки маслом
Заводской номер
2541.80.00.000-А
Количество на модель
1
№
70
Название детали
система кондиционирования воздуха
Заводской номер
2541.81.00.000
Количество на модель
1
№
71
Название детали
ОБЛИЦОВКА
Заводской номер
2541.84.00.000-А
Количество на модель
1
№
74
Название детали
Система для накачивания шин
Заводской номер
2662.33.01.000
Количество на модель
1
№
80
Название детали
ключ
Заводской номер
ТО-18Д.00.00.200
Количество на модель
2
№
81
Название детали
Маркировочная табличка
Заводской номер
2541.00.00.021
Количество на модель
1
№
85
Название детали
Таблица
Заводской номер
2541.00.00.002
Количество на модель
2
№
93
Название детали
Таблица
Заводской номер
2541.00.00.003
Количество на модель
1
№
94
Название детали
Предупреждающая табличка
Заводской номер
2551.00.00.006
Количество на модель
1
№
101
Название детали
Знак ОАО Амкодор
Заводской номер
2661.00.00.007
Количество на модель
2
№
106
Название детали
Логотип ОАО Амкодор
Заводской номер
2661.00.00.008
Количество на модель
2
№
107
Название детали
Знак «Место установки домкрата»
Заводской номер
2661.00.00.011
Количество на модель
4
№
110
Название детали
Табличка Давление в шинах МРа
Заводской номер
ТО-18К.00.00.002
Количество на модель
4
№
114
Название детали
Знак Вход (проход) запрещен
Заводской номер
ТО-28А.00.00.013
Количество на модель
2
№
116
Название детали
Знак Центр тяжести
Заводской номер
ТО-28А.00.00.015
Количество на модель
2
№
118
Название детали
Точка подъема стола
Заводской номер
ТО-28А.00.00.017
Количество на модель
4
№
120
Название детали
Знак Опасность пореза
Заводской номер
УКТ-01.00.003
Количество на модель
2
№
130
Название детали
Знак Опасность защемления
Заводской номер
УКТ-01.00.005
Количество на модель
2
№
132
Название детали
Знак Заправочная емкость
Заводской номер
УКТ-02.00.001
Количество на модель
1
№
135
Название детали
Свинцовая пломба
Заводской номер
7x16,5
Количество на модель
7
№
140
Название детали
Потайная заклепка
Заводской номер
pias 3,0x16,0
Количество на модель
4
№
146
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | установка силовая | 2541.10.00.000 | 1 | 1 | 3 | |||
| 4 | Установка подогревателя | 2662.10.16.000 | 1 | 1 | 4 | |||
| 7 | Заправочная система | 2541.11.06.000-А | 1 | 1 | 7 | |||
| 9 | Управление подачей топлива | 2541.11.08.000 | 1 | 1 | 9 | |||
| 13 | Установка GMP | 2541.17.00.000-А | 1 | 1 | 13 | |||
| 14 | Управление ГМП | 2541.17.03.000 | 1 | 1 | 14 | |||
| 16 | Установка системы охлаждения ГМП | 2541.17.14.000-А | 1 | 1 | 16 | |||
| 22 | Установка карданных валов | 2541.22.00.000 | 1 | 1 | 22 | |||
| 28 | Рама | 2541.28.00.000 | 1 | 1 | 28 | |||
| 32 | Гидросистема блокировки моста | 2541.28.90.000-Б | 1 | 1 | 32 | |||
| 36 | Установка мостов | 2541.29.00.000-А | 1 | 1 | 36 | |||
| 39 | Установка колес | 2541.30.00.000 | 1 | 1 | 39 | |||
| 43 | Гидросистема рулевого управления | 2541.34.08.000-Б | 1 | 1 | 43 | |||
| 47 | Гидросистема тормозов | 2541.35.05.000-А | 1 | 1 | 47 | |||
| 50 | ЭЛЕКТРОСИСТЕМА | 2541.37.00.000-Б | 1 | 1 | 50 | |||
| 53 | Установка технологического оборудования | 2541.45.71.000 | 1 | 1 | 53 | |||
| 57 | Гидросистема рабочего оборудования | 2541.46.00.000-В | 1 | 1 | 57 | |||
| 62 | Гидросистема подъема кабины | 2541.49.00.000-А | 1 | 1 | 62 | |||
| 65 | Установка кабины | 2541.50.00.000 | 1 | 1 | 65 | |||
| 70 | Система заправки маслом | 2541.80.00.000-А | 1 | 1 | 70 | |||
| 71 | система кондиционирования воздуха | 2541.81.00.000 | 1 | 1 | 71 | |||
| 74 | ОБЛИЦОВКА | 2541.84.00.000-А | 1 | 1 | 74 | |||
| 80 | Система для накачивания шин | 2662.33.01.000 | 1 | 1 | 80 | |||
| 81 | ключ | ТО-18Д.00.00.200 | 2 | 2 | 81 | |||
| 85 | Маркировочная табличка | 2541.00.00.021 | 1 | 1 | 85 | |||
| 93 | Таблица | 2541.00.00.002 | 2 | 2 | 93 | |||
| 94 | Таблица | 2541.00.00.003 | 1 | 1 | 94 | |||
| 101 | Предупреждающая табличка | 2551.00.00.006 | 1 | 1 | 101 | |||
| 106 | Знак ОАО Амкодор | 2661.00.00.007 | 2 | 2 | 106 | |||
| 107 | Логотип ОАО Амкодор | 2661.00.00.008 | 2 | 2 | 107 | |||
| 110 | Знак «Место установки домкрата» | 2661.00.00.011 | 4 | 4 | 110 | |||
| 114 | Табличка Давление в шинах МРа | ТО-18К.00.00.002 | 4 | 4 | 114 | |||
| 116 | Знак Вход (проход) запрещен | ТО-28А.00.00.013 | 2 | 2 | 116 | |||
| 118 | Знак Центр тяжести | ТО-28А.00.00.015 | 2 | 2 | 118 | |||
| 120 | Точка подъема стола | ТО-28А.00.00.017 | 4 | 4 | 120 | |||
| 130 | Знак Опасность пореза | УКТ-01.00.003 | 2 | 2 | 130 | |||
| 132 | Знак Опасность защемления | УКТ-01.00.005 | 2 | 2 | 132 | |||
| 135 | Знак Заправочная емкость | УКТ-02.00.001 | 1 | 1 | 135 | |||
| 140 | Свинцовая пломба | 7x16,5 | 7 | 7 | 140 | |||
| 146 | Потайная заклепка | pias 3,0x16,0 | 4 | 4 | 146 |
