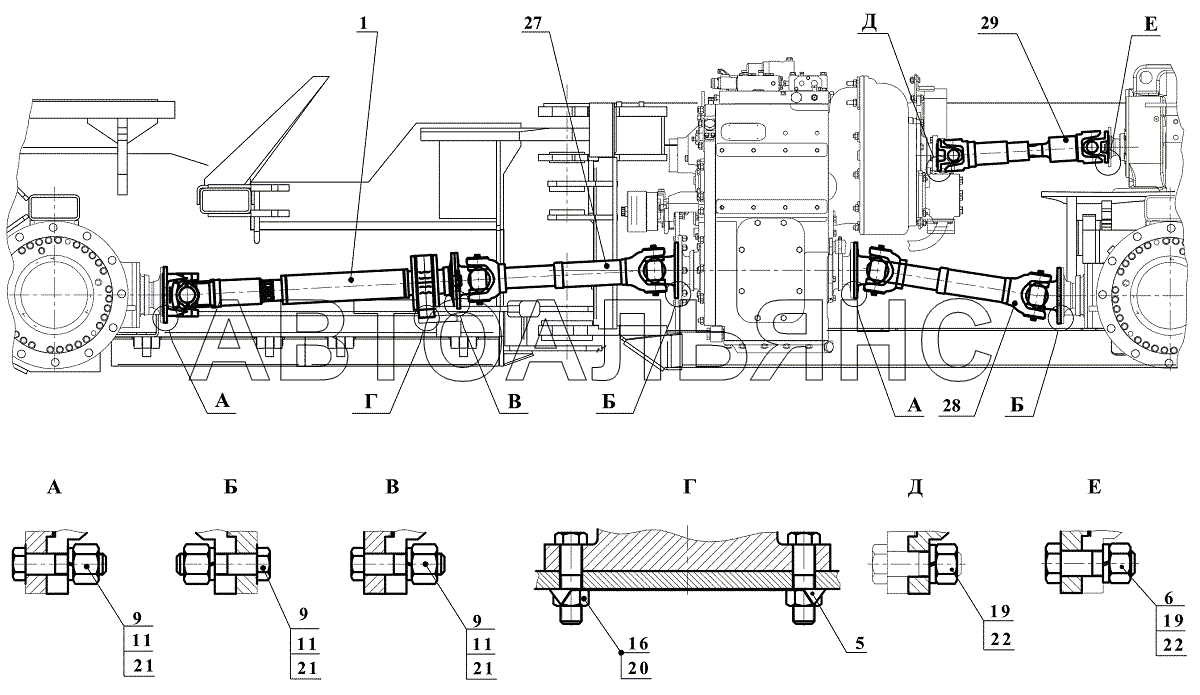

Установка карданных валов
100%
Название детали
Вал карданный
Заводской номер
ТО-28А.04.00.100
Количество на модель
1
№
1
Название детали
Стопорная пластина
Заводской номер
2541.22.00.001
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
2661.04.00.006
Количество на модель
4
№
6
Название детали
Болт карданный
Заводской номер
ТО-18.04.02.002-01
Количество на модель
40
№
9
Название детали
Орех
Заводской номер
ТО-18Б.04.00.001
Количество на модель
40
№
11
Название детали
Болт
Заводской номер
М20-6gx75.109.40Х.0115
Количество на модель
2
№
16
Название детали
Орех
Заводской номер
М12x1,25-6H.8.35.0115
Количество на модель
8
№
19
Название детали
Орех
Заводской номер
М20-6H.10.40Х.0115
Количество на модель
2
№
20
Название детали
Шайба
Заводской номер
10 ОТ 65Г 0115
Количество на модель
40
№
21
Название детали
Шайба
Заводской номер
12 ОТ 65Г 0115
Количество на модель
8
№
22
Название детали
Вал карданный
Заводской номер
5256-2201010-81
Количество на модель
1
№
27
Название детали
Вал карданный ГЗКВ
Заводской номер
5256-2201010-91
Количество на модель
1
№
28
Название детали
Вал карданный
Заводской номер
75491-2201010-482
Количество на модель
1
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал карданный | ТО-28А.04.00.100 | 1 | 1 | 1 | |||
| 5 | Стопорная пластина | 2541.22.00.001 | 1 | 1 | 5 | |||
| 6 | Болт | 2661.04.00.006 | 4 | 4 | 6 | |||
| 9 | Болт карданный | ТО-18.04.02.002-01 | 40 | 40 | 9 | |||
| 11 | Орех | ТО-18Б.04.00.001 | 40 | 40 | 11 | |||
| 16 | Болт | М20-6gx75.109.40Х.0115 | 2 | 2 | 16 | |||
| 19 | Орех | М12x1,25-6H.8.35.0115 | 8 | 8 | 19 | |||
| 20 | Орех | М20-6H.10.40Х.0115 | 2 | 2 | 20 | |||
| 21 | Шайба | 10 ОТ 65Г 0115 | 40 | 40 | 21 | |||
| 22 | Шайба | 12 ОТ 65Г 0115 | 8 | 8 | 22 | |||
| 27 | Вал карданный | 5256-2201010-81 | 1 | 1 | 27 | |||
| 28 | Вал карданный ГЗКВ | 5256-2201010-91 | 1 | 1 | 28 | |||
| 29 | Вал карданный | 75491-2201010-482 | 1 | 1 | 29 |
