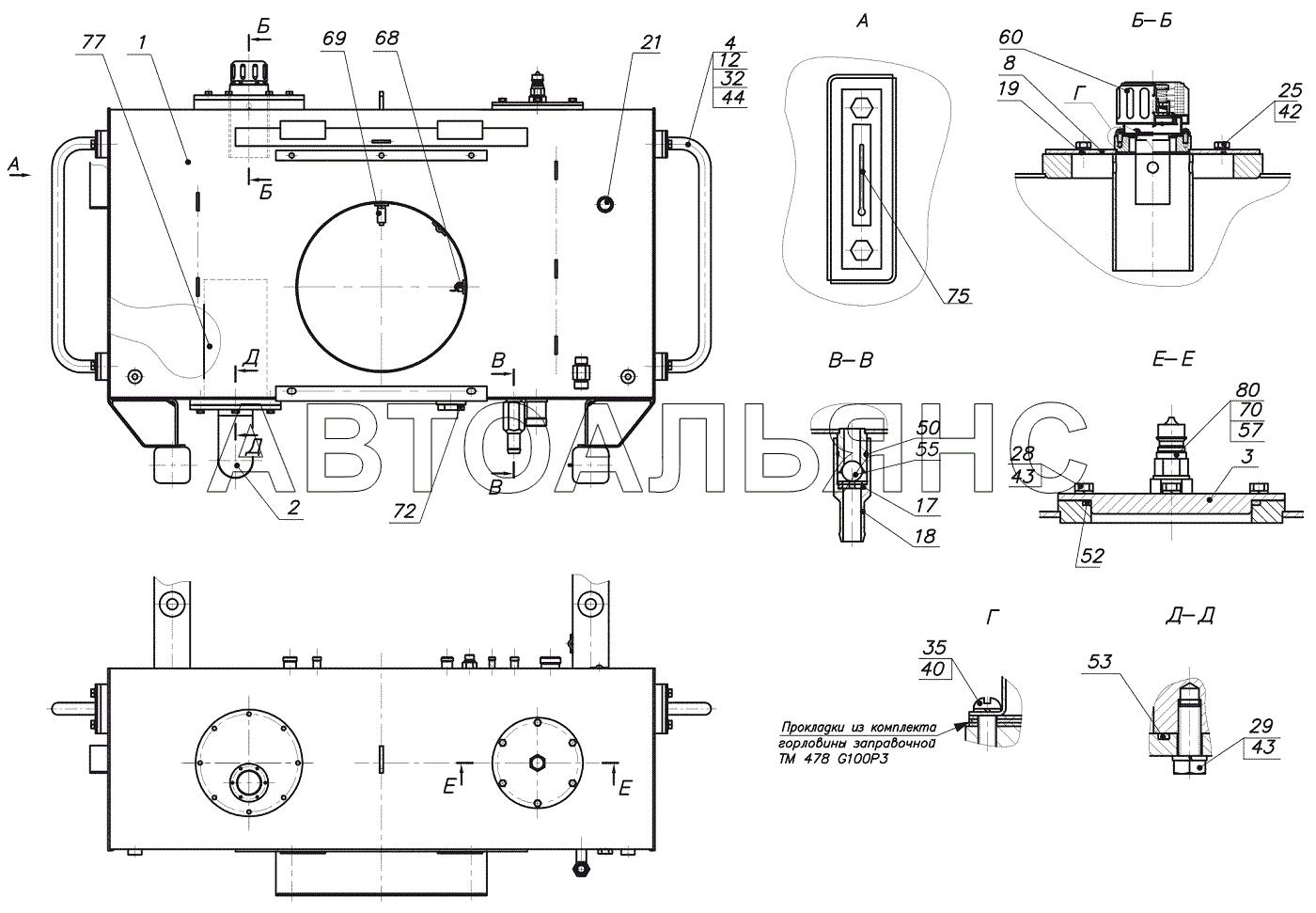

Бак гидравлический- В
100%
Название детали
Корпус гидробака
Заводской номер
2541.46.15.100-В1
Количество на модель
1
№
1
Название детали
Фланец
Заводской номер
2541.46.15.200-Б
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
2541.46.15.300
Количество на модель
1
№
3
Название детали
Ручка
Заводской номер
2541.46.15.400
Количество на модель
2
№
4
Название детали
Крышка
Заводской номер
ТО-18Б.2.06.02.300
Количество на модель
1
№
8
Название детали
Изолятор
Заводской номер
2541.46.15.001
Количество на модель
4
№
12
Название детали
Шайба
Заводской номер
ТО-27-1-16 01.00.003
Количество на модель
1
№
17
Название детали
Ниппель
Заводской номер
ТО-27-1-16 01.00.004
Количество на модель
1
№
18
Название детали
прокладка
Заводской номер
ТО-28А.02.02.003
Количество на модель
1
№
19
Название детали
Заглушка
Заводской номер
УДГ1.09.03.006
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
М8-6gx20.88.35.0115
Количество на модель
8
№
25
Название детали
Болт
Заводской номер
М10-6gx20.88.35.0115
Количество на модель
6
№
28
Название детали
Болт
Заводской номер
М10-6gx25.88.35.0115
Количество на модель
6
№
29
Название детали
Болт
Заводской номер
М12-6gx30.88.35.0115
Количество на модель
8
№
32
Название детали
Винт
Заводской номер
B.М5-6gx12.46.0115
Количество на модель
6
№
35
Название детали
Шайба
Заводской номер
5 65Г 0115
Количество на модель
6
№
40
Название детали
Шайба
Заводской номер
8 65Г 0115
Количество на модель
8
№
42
Название детали
Шайба
Заводской номер
10 65Г 0115
Количество на модель
12
№
43
Название детали
Шайба
Заводской номер
12 65Г 0115
Количество на модель
8
№
44
Название детали
Кольцо
Заводской номер
030-035-30-2-2
Количество на модель
1
№
50
Название детали
КОЛЬЦО
Заводской номер
150-160-58-2-2
Количество на модель
1
№
52
Название детали
КОЛЬЦО
Заводской номер
160-165-36-2-2
Количество на модель
1
№
53
Название детали
Шарик
Заводской номер
22,225-100
Количество на модель
1
№
55
Название детали
прокладка
Заводской номер
G 3/4 М3
Количество на модель
1
№
57
Название детали
Заполнитель горловины
Заводской номер
ТМ 478 G100P3
Количество на модель
1
№
60
Название детали
Датчик
Заводской номер
ДАТЖ-03
Количество на модель
1
№
68
Название детали
Датчик гидросигнализатор
Заводской номер
ДГС-М-311-24-01
Количество на модель
1
№
69
Название детали
Пластмассовый колпачок для штекера
Заводской номер
DN20 №101.5414AA
Количество на модель
1
№
70
Название детали
Пробка магнитная
Заводской номер
К1 1/4"
Количество на модель
1
№
72
Название детали
Указатель уровня жидкости и температуры
Заводской номер
LS 127 1-T-M12
Количество на модель
1
№
75
Название детали
Фильтр
Заводской номер
FAM 080 DC B9
Количество на модель
1
№
77
Название детали
Штекер
Заводской номер
ISO A DN20 3/4" BSP №101.11114AE
Количество на модель
1
№
80
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус гидробака | 2541.46.15.100-В1 | 1 | 1 | 1 | |||
| 2 | Фланец | 2541.46.15.200-Б | 1 | 1 | 2 | |||
| 3 | Крышка | 2541.46.15.300 | 1 | 1 | 3 | |||
| 4 | Ручка | 2541.46.15.400 | 2 | 2 | 4 | |||
| 8 | Крышка | ТО-18Б.2.06.02.300 | 1 | 1 | 8 | |||
| 12 | Изолятор | 2541.46.15.001 | 4 | 4 | 12 | |||
| 17 | Шайба | ТО-27-1-16 01.00.003 | 1 | 1 | 17 | |||
| 18 | Ниппель | ТО-27-1-16 01.00.004 | 1 | 1 | 18 | |||
| 19 | прокладка | ТО-28А.02.02.003 | 1 | 1 | 19 | |||
| 21 | Заглушка | УДГ1.09.03.006 | 1 | 1 | 21 | |||
| 25 | Болт | М8-6gx20.88.35.0115 | 8 | 8 | 25 | |||
| 28 | Болт | М10-6gx20.88.35.0115 | 6 | 6 | 28 | |||
| 29 | Болт | М10-6gx25.88.35.0115 | 6 | 6 | 29 | |||
| 32 | Болт | М12-6gx30.88.35.0115 | 8 | 8 | 32 | |||
| 35 | Винт | B.М5-6gx12.46.0115 | 6 | 6 | 35 | |||
| 40 | Шайба | 5 65Г 0115 | 6 | 6 | 40 | |||
| 42 | Шайба | 8 65Г 0115 | 8 | 8 | 42 | |||
| 43 | Шайба | 10 65Г 0115 | 12 | 12 | 43 | |||
| 44 | Шайба | 12 65Г 0115 | 8 | 8 | 44 | |||
| 50 | Кольцо | 030-035-30-2-2 | 1 | 1 | 50 | |||
| 52 | КОЛЬЦО | 150-160-58-2-2 | 1 | 1 | 52 | |||
| 53 | КОЛЬЦО | 160-165-36-2-2 | 1 | 1 | 53 | |||
| 55 | Шарик | 22,225-100 | 1 | 1 | 55 | |||
| 57 | прокладка | G 3/4 М3 | 1 | 1 | 57 | |||
| 60 | Заполнитель горловины | ТМ 478 G100P3 | 1 | 1 | 60 | |||
| 68 | Датчик | ДАТЖ-03 | 1 | 1 | 68 | |||
| 69 | Датчик гидросигнализатор | ДГС-М-311-24-01 | 1 | 1 | 69 | |||
| 70 | Пластмассовый колпачок для штекера | DN20 №101.5414AA | 1 | 1 | 70 | |||
| 72 | Пробка магнитная | К1 1/4" | 1 | 1 | 72 | |||
| 75 | Указатель уровня жидкости и температуры | LS 127 1-T-M12 | 1 | 1 | 75 | |||
| 77 | Фильтр | FAM 080 DC B9 | 1 | 1 | 77 | |||
| 80 | Штекер | ISO A DN20 3/4" BSP №101.11114AE | 1 | 1 | 80 |
