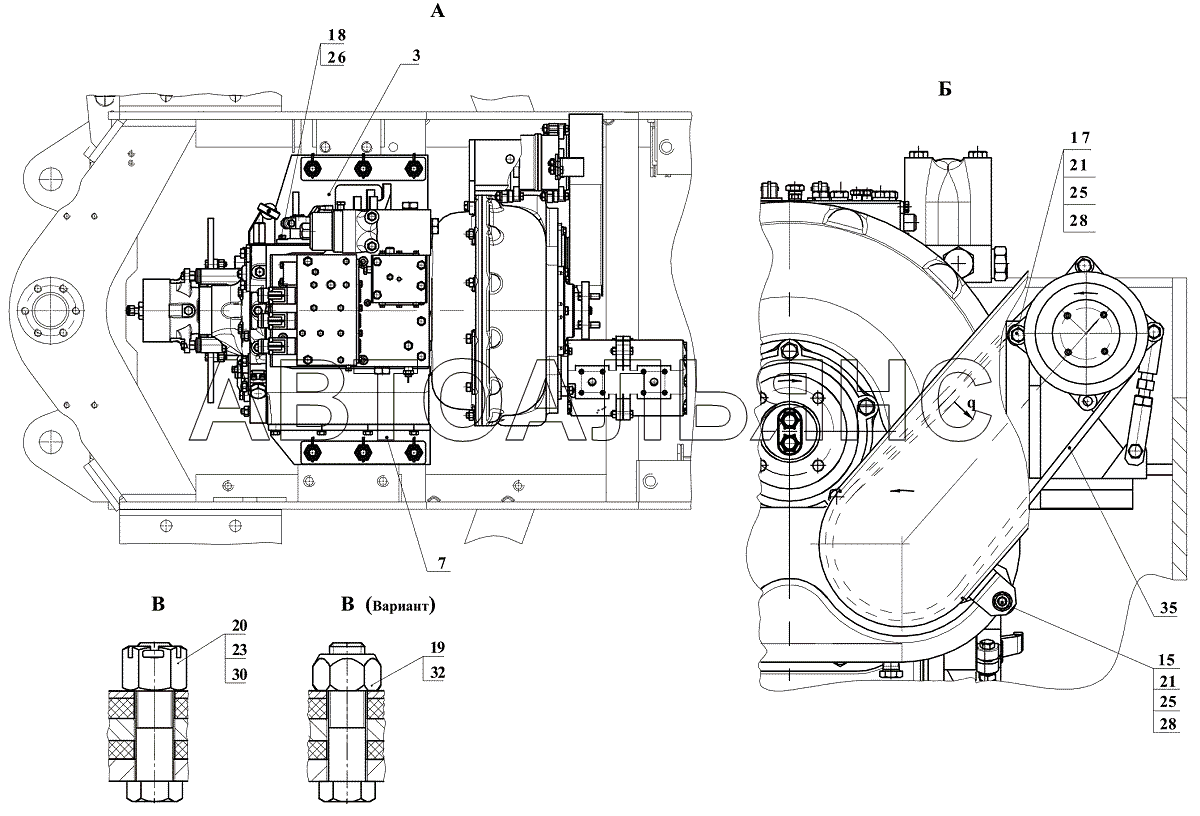

Установка GMP-A
100%
Название детали
Передача гидромеханическая
Заводской номер
2541.17.00.010-01-А
Количество на модель
1
№
1
Название детали
Кронштейн правый
Заводской номер
2661.03.00.300
Количество на модель
1
№
3
Название детали
Талреп
Заводской номер
2662.17.15.500
Количество на модель
1
№
5
Название детали
Кожух
Заводской номер
2662.17.15.600-02
Количество на модель
1
№
6
Название детали
Кронштейн
Заводской номер
ТО-18.03.00.200
Количество на модель
1
№
7
Название детали
Тарелка
Заводской номер
ТО-18Б.74.00.100
Количество на модель
2
№
9
Название детали
Лист
Заводской номер
2662.17.15.622
Количество на модель
1
№
11
Название детали
Планка
Заводской номер
ТО-18Б.74.00.002
Количество на модель
2
№
13
Название детали
Болт
Заводской номер
М10-6gx25.88.35.0115
Количество на модель
2
№
15
Название детали
Болт
Заводской номер
М10-6gx35.88.35.0115
Количество на модель
2
№
16
Название детали
Болт
Заводской номер
М10-6gx55.88.35.0115
Количество на модель
3
№
17
Название детали
Болт
Заводской номер
М12-6gx30.88.35.0115
Количество на модель
16
№
18
Название детали
Болт
Заводской номер
М20-6gx75.109.40Х.0115
Количество на модель
№
19
Название детали
Болт
Заводской номер
2М20-6gx75.109.40Х.0115
Количество на модель
6
№
20
Название детали
Орех
Заводской номер
М10-6H.8.35.0115
Количество на модель
7
№
21
Название детали
Орех
Заводской номер
М20-6н.8.35.0115
Количество на модель
6
№
23
Название детали
Шайба
Заводской номер
10 65Г 0115
Количество на модель
7
№
25
Название детали
Шайба
Заводской номер
12 65Г 0115
Количество на модель
16
№
26
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
6
№
28
Название детали
Шплинт
Заводской номер
4x40.019
Количество на модель
6
№
30
Название детали
Орех
Заводской номер
DIN 985-8Zn-M20
Количество на модель
6
№
32
Название детали
Компрессор
Заводской номер
01-001100-00
Количество на модель
1
№
33
Название детали
Ремень
Заводской номер
STANDARD A 1060 Ld
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Передача гидромеханическая | 2541.17.00.010-01-А | 1 | 1 | 1 | |||
| 3 | Кронштейн правый | 2661.03.00.300 | 1 | 1 | 3 | |||
| 5 | Талреп | 2662.17.15.500 | 1 | 1 | 5 | |||
| 6 | Кожух | 2662.17.15.600-02 | 1 | 1 | 6 | |||
| 7 | Кронштейн | ТО-18.03.00.200 | 1 | 1 | 7 | |||
| 9 | Тарелка | ТО-18Б.74.00.100 | 2 | 2 | 9 | |||
| 11 | Лист | 2662.17.15.622 | 1 | 1 | 11 | |||
| 13 | Планка | ТО-18Б.74.00.002 | 2 | 2 | 13 | |||
| 15 | Болт | М10-6gx25.88.35.0115 | 2 | 2 | 15 | |||
| 16 | Болт | М10-6gx35.88.35.0115 | 2 | 2 | 16 | |||
| 17 | Болт | М10-6gx55.88.35.0115 | 3 | 3 | 17 | |||
| 18 | Болт | М12-6gx30.88.35.0115 | 16 | 16 | 18 | |||
| 19 | Болт | М20-6gx75.109.40Х.0115 | 19 | |||||
| 20 | Болт | 2М20-6gx75.109.40Х.0115 | 6 | 6 | 20 | |||
| 21 | Орех | М10-6H.8.35.0115 | 7 | 7 | 21 | |||
| 23 | Орех | М20-6н.8.35.0115 | 6 | 6 | 23 | |||
| 25 | Шайба | 10 65Г 0115 | 7 | 7 | 25 | |||
| 26 | Шайба | 12 65Г 0115 | 16 | 16 | 26 | |||
| 28 | Шайба | С.10.02.Ст3.0115 | 6 | 6 | 28 | |||
| 30 | Шплинт | 4x40.019 | 6 | 6 | 30 | |||
| 32 | Орех | DIN 985-8Zn-M20 | 6 | 6 | 32 | |||
| 33 | Компрессор | 01-001100-00 | 1 | 1 | 33 | |||
| 35 | Ремень | STANDARD A 1060 Ld | 1 | 1 | 35 |
