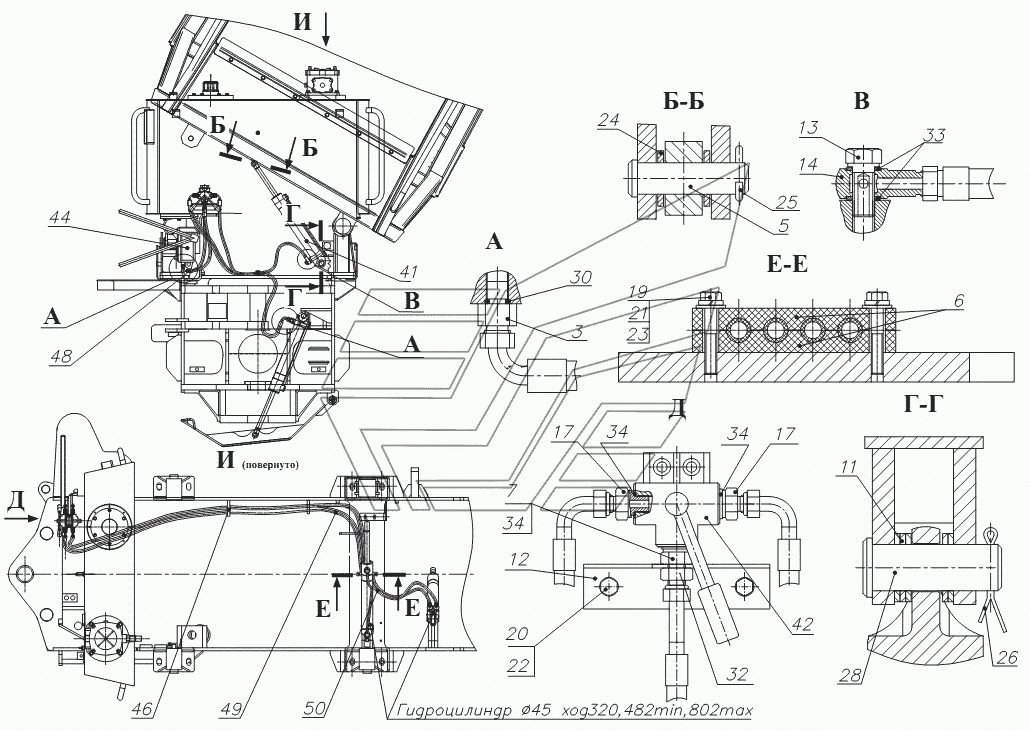

Гидросистема подъема кабины 2662.49.00.005-А
100%
Название детали
Шайба
Заводской номер
С.20.02.Ст3.0115
Количество на модель
10
№
Название детали
Штуцер
Заводской номер
208А.60.00.001
Количество на модель
4
№
3
Название детали
Вот
Заводской номер
2241.26.00.005
Количество на модель
2
№
5
Название детали
Колодка
Заводской номер
2242В.46.00.003
Количество на модель
2
№
6
Название детали
Штуцер
Заводской номер
2661.26.00.001
Количество на модель
2
№
7
Название детали
Шайба
Заводской номер
2662.49.00.001
Количество на модель
10
№
11
Название детали
Кронштейн
Заводской номер
2662.49.00.002
Количество на модель
1
№
12
Название детали
Зажимной болт
Заводской номер
2662.49.00.003
Количество на модель
2
№
13
Название детали
Угольник
Заводской номер
2662.49.00.004
Количество на модель
2
№
14
Название детали
Штуцер
Заводской номер
УДГ1.01.17.027
Количество на модель
4
№
17
Название детали
Болт
Заводской номер
М8-6gx40.88.35.0115
Количество на модель
2
№
19
Название детали
Болт
Заводской номер
М10-6gx25.88.35.0115
Количество на модель
4
№
20
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
2
№
21
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
6
№
22
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
2
№
23
Название детали
Шайба
Заводской номер
С.16.02.Ст3.0115
Количество на модель
4
№
24
Название детали
Шплинт
Заводской номер
4x32.019
Количество на модель
2
№
25
Название детали
Шплинт
Заводской номер
6,3x40.019
Количество на модель
2
№
26
Название детали
Ось
Заводской номер
6-25d11x70.45.Ц15.хр
Количество на модель
2
№
28
Название детали
КОЛЬЦО
Заводской номер
009-013-25-2-2
Количество на модель
4
№
30
Название детали
Контргайка
Заводской номер
М14
Количество на модель
2
№
32
Название детали
прокладка
Заводской номер
12М3
Количество на модель
4
№
33
Название детали
Прокладка
Заводской номер
G3/8М3
Количество на модель
6
№
34
Название детали
Гидроцилиндр
Заводской номер
181.5003010-01
Количество на модель
2
№
41
Название детали
Кран
Заводской номер
DH5/6B
Количество на модель
1
№
42
Название детали
Насос опрокидывающего механизма подъема кабины
Заводской номер
182.5004010-11
Количество на модель
1
№
44
Название детали
Стяжка кабельная
Заводской номер
КСЧ-300
Количество на модель
10
№
46
Название детали
РВД
Заводской номер
1SN-6-22,5-500-DKL-DKL90
Количество на модель
2
№
48
Название детали
РВД
Заводской номер
1SN-6-22,5-3500-DKL-DKL90
Количество на модель
2
№
49
Название детали
РВД
Заводской номер
1SN-6-22,5-3800-DKL90-DKL90
Количество на модель
2
№
50
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шайба | С.20.02.Ст3.0115 | 10 | 10 | |||||
| 3 | Штуцер | 208А.60.00.001 | 4 | 4 | 3 | |||
| 5 | Вот | 2241.26.00.005 | 2 | 2 | 5 | |||
| 6 | Колодка | 2242В.46.00.003 | 2 | 2 | 6 | |||
| 7 | Штуцер | 2661.26.00.001 | 2 | 2 | 7 | |||
| 11 | Шайба | 2662.49.00.001 | 10 | 10 | 11 | |||
| 12 | Кронштейн | 2662.49.00.002 | 1 | 1 | 12 | |||
| 13 | Зажимной болт | 2662.49.00.003 | 2 | 2 | 13 | |||
| 14 | Угольник | 2662.49.00.004 | 2 | 2 | 14 | |||
| 17 | Штуцер | УДГ1.01.17.027 | 4 | 4 | 17 | |||
| 19 | Болт | М8-6gx40.88.35.0115 | 2 | 2 | 19 | |||
| 20 | Болт | М10-6gx25.88.35.0115 | 4 | 4 | 20 | |||
| 21 | Шайба | 8.65Г.0115 | 2 | 2 | 21 | |||
| 22 | Шайба | 10.65Г.0115 | 6 | 6 | 22 | |||
| 23 | Шайба | С.8.02.Ст3.0115 | 2 | 2 | 23 | |||
| 24 | Шайба | С.16.02.Ст3.0115 | 4 | 4 | 24 | |||
| 25 | Шплинт | 4x32.019 | 2 | 2 | 25 | |||
| 26 | Шплинт | 6,3x40.019 | 2 | 2 | 26 | |||
| 28 | Ось | 6-25d11x70.45.Ц15.хр | 2 | 2 | 28 | |||
| 30 | КОЛЬЦО | 009-013-25-2-2 | 4 | 4 | 30 | |||
| 32 | Контргайка | М14 | 2 | 2 | 32 | |||
| 33 | прокладка | 12М3 | 4 | 4 | 33 | |||
| 34 | Прокладка | G3/8М3 | 6 | 6 | 34 | |||
| 41 | Гидроцилиндр | 181.5003010-01 | 2 | 2 | 41 | |||
| 42 | Кран | DH5/6B | 1 | 1 | 42 | |||
| 44 | Насос опрокидывающего механизма подъема кабины | 182.5004010-11 | 1 | 1 | 44 | |||
| 46 | Стяжка кабельная | КСЧ-300 | 10 | 10 | 46 | |||
| 48 | РВД | 1SN-6-22,5-500-DKL-DKL90 | 2 | 2 | 48 | |||
| 49 | РВД | 1SN-6-22,5-3500-DKL-DKL90 | 2 | 2 | 49 | |||
| 50 | РВД | 1SN-6-22,5-3800-DKL90-DKL90 | 2 | 2 | 50 |
