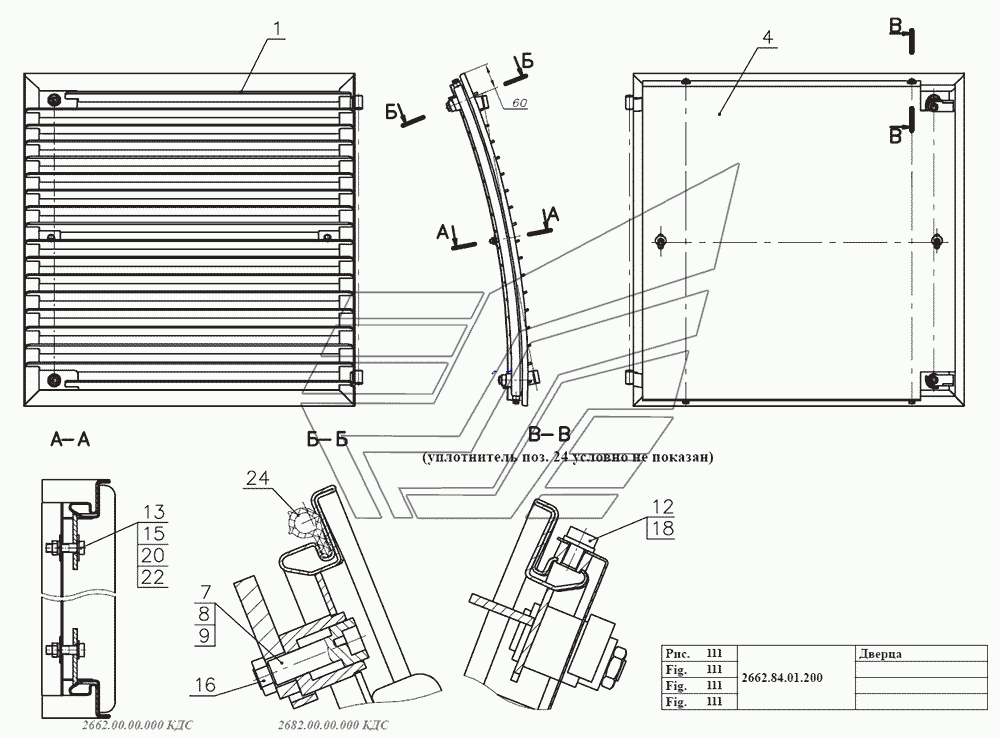

Дверца 2662.84.01.200
100%
Название детали
Решетка
Заводской номер
2662.84.01.210
Количество на модель
1
№
1
Название детали
Сетка
Заводской номер
2662.84.01.201
Количество на модель
1
№
4
Название детали
Пружина
Заводской номер
ЛО-16.80.70.201
Количество на модель
2
№
7
Название детали
Вот
Заводской номер
ТО-18Д.13.00.003
Количество на модель
2
№
8
Название детали
Защелка
Заводской номер
ТО-18Д.13.00.005
Количество на модель
2
№
9
Название детали
Болт
Заводской номер
M8-6gx12.88.35.0115
Количество на модель
4
№
12
Название детали
Болт
Заводской номер
M8-6gx30.88.35.0115
Количество на модель
2
№
13
Название детали
Орех
Заводской номер
M8-6H.05.35.0115
Количество на модель
2
№
15
Название детали
Орех
Заводской номер
M10-6H.05.35.0115
Количество на модель
2
№
16
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
4
№
18
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
2
№
22
Название детали
Профиль
Заводской номер
А37.08.048
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Решетка | 2662.84.01.210 | 1 | 1 | 1 | |||
| 4 | Сетка | 2662.84.01.201 | 1 | 1 | 4 | |||
| 7 | Пружина | ЛО-16.80.70.201 | 2 | 2 | 7 | |||
| 8 | Вот | ТО-18Д.13.00.003 | 2 | 2 | 8 | |||
| 9 | Защелка | ТО-18Д.13.00.005 | 2 | 2 | 9 | |||
| 12 | Болт | M8-6gx12.88.35.0115 | 4 | 4 | 12 | |||
| 13 | Болт | M8-6gx30.88.35.0115 | 2 | 2 | 13 | |||
| 15 | Орех | M8-6H.05.35.0115 | 2 | 2 | 15 | |||
| 16 | Орех | M10-6H.05.35.0115 | 2 | 2 | 16 | |||
| 18 | Шайба | С.8.02.Ст3.0115 | 4 | 4 | 18 | |||
| 22 | Шайба | 8.65Г.0115 | 2 | 2 | 22 | |||
| 24 | Профиль | А37.08.048 | 1 | 1 | 24 |
