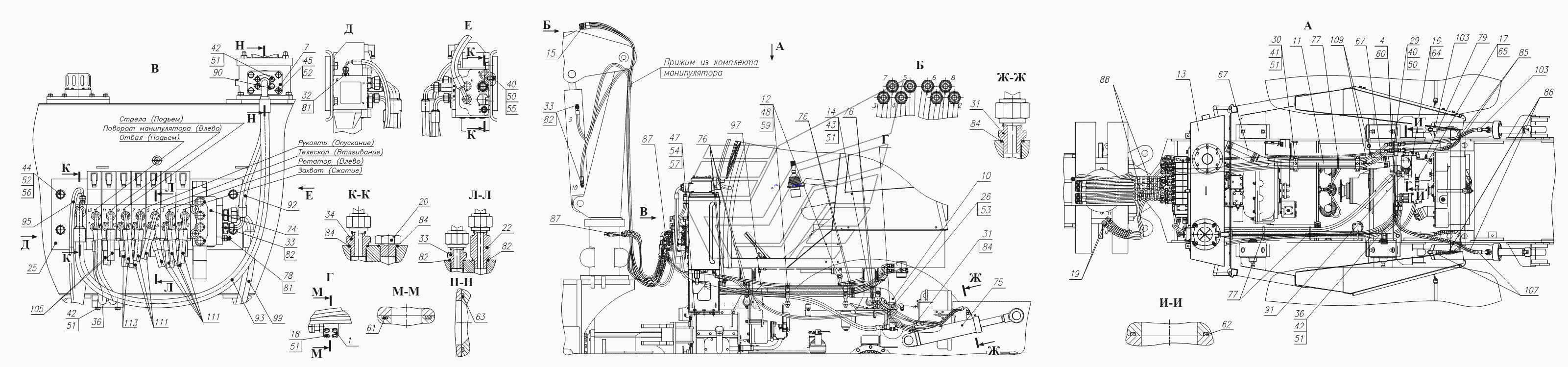

Гидросистема рабочего оборудования (с отвалом) 2662.47.00.010
100%
Название детали
Фильтроэлемент
Заводской номер
CRC330FD1
Количество на модель
1
№
Название детали
Фланец напорный
Заводской номер
2661.06.00.030
Количество на модель
1
№
1
Название детали
Тройник
Заводской номер
2662.34.07.100
Количество на модель
2
№
4
Название детали
Фланец сливной
Заводской номер
2662.46.00.120-Б
Количество на модель
1
№
7
Название детали
Фланец всасывающий
Заводской номер
2662.46.00.150
Количество на модель
1
№
10
Название детали
Трубопровод
Заводской номер
2662.46.00.160
Количество на модель
1
№
11
Название детали
Кронштейн
Заводской номер
2662.46.00.170
Количество на модель
2
№
12
Название детали
Гидробак
Заводской номер
2662.46.15.000
Количество на модель
1
№
13
Название детали
Колодка
Заводской номер
2242В.46.00.005
Количество на модель
2
№
14
Название детали
Штуцер
Заводской номер
2551.06.00.034
Количество на модель
8
№
15
Название детали
Штуцер
Заводской номер
2661.06.00.004
Количество на модель
1
№
16
Название детали
Штуцер
Заводской номер
2661.06.00.006
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
2661.06.00.009
Количество на модель
4
№
18
Название детали
Переходник
Заводской номер
2661.06.00.010
Количество на модель
2
№
19
Название детали
Заглушка
Заводской номер
2661.06.00.011
Количество на модель
2
№
20
Название детали
Штуцер
Заводской номер
2662.34.07.002
Количество на модель
7
№
22
Название детали
Плита
Заводской номер
2662.46.00.011
Количество на модель
1
№
25
Название детали
Болт
Заводской номер
2662.47.00.012
Количество на модель
4
№
26
Название детали
Кронштейн
Заводской номер
2662.47.00.015
Количество на модель
1
№
29
Название детали
Скоба
Заводской номер
ТО-18.06.00.025
Количество на модель
2
№
30
Название детали
Штуцер
Заводской номер
УДГ1.01.02.025
Количество на модель
4
№
31
Название детали
Штуцер
Заводской номер
УДГ1.01.17.001
Количество на модель
1
№
32
Название детали
Штуцер
Заводской номер
УДГ1.01.17.009
Количество на модель
10
№
33
Название детали
Штуцер
Заводской номер
УДГ1.01.17.018
Количество на модель
2
№
34
Название детали
Колодка
Заводской номер
УДГ1.17.05.005
Количество на модель
2
№
36
Название детали
Болт
Заводской номер
М8-6gx20.88.35.0115
Количество на модель
6
№
40
Название детали
Болт
Заводской номер
М10-6gx25.88.35.0115
Количество на модель
2
№
41
Название детали
Болт
Заводской номер
М10-6gx30.88.35.0115
Количество на модель
8
№
42
Название детали
Болт
Заводской номер
М10-6gx60.88.35.0115
Количество на модель
2
№
43
Название детали
Болт
Заводской номер
М12-6gx25.88.35.0115
Количество на модель
4
№
44
Название детали
Болт
Заводской номер
М12-6gx60.88.35.0115
Количество на модель
4
№
45
Название детали
Болт
Заводской номер
М16-6gx35.88.35.0115
Количество на модель
6
№
47
Название детали
Орех
Заводской номер
М20-6Н.8.35.0115
Количество на модель
2
№
48
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
6
№
50
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
16
№
51
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
8
№
52
Название детали
Шайба
Заводской номер
14.65Г.0115
Количество на модель
4
№
53
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
6
№
54
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
4
№
55
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
4
№
56
Название детали
Шайба
Заводской номер
С.16.02.Ст3.0115
Количество на модель
6
№
57
Название детали
Рым- болт
Заводской номер
М20
Количество на модель
2
№
59
Название детали
Контргайка
Заводской номер
М22
Количество на модель
2
№
60
Название детали
Кольцо ГОСТ 9833
Заводской номер
034-040-36-2-2
Количество на модель
1
№
61
Название детали
КОЛЬЦО
Заводской номер
057-063-36-2-2
Количество на модель
1
№
62
Название детали
КОЛЬЦО
Заводской номер
070-076-36-2-2
Количество на модель
1
№
63
Название детали
прокладка
Заводской номер
12М3
Количество на модель
1
№
64
Название детали
прокладка
Заводской номер
22М3
Количество на модель
1
№
65
Название детали
Рукав
Заводской номер
76x91-0,98
Количество на модель
2
№
67
Название детали
Гидрораспределитель
Заводской номер
11064758PVG32+EHPStype1
Количество на модель
1
№
74
Название детали
Гидроцилиндр
Заводской номер
ЦГ-100.50х400.11-03
Количество на модель
2
№
75
Название детали
Зажим
Заводской номер
TORRO80-100/12-C7W2
Количество на модель
8
№
76
Название детали
Кабельная стяжка
Заводской номер
TKUV30/8
Количество на модель
3
№
77
Название детали
Клапан контроля давления
Заводской номер
620.01.204.51
Количество на модель
1
№
78
Название детали
Клапан контроля давления
Заводской номер
620.01.404.01
Количество на модель
1
№
79
Название детали
Кольцо уплотнительное
Заводской номер
USIT227
Количество на модель
2
№
81
Название детали
Кольцо уплотнительное
Заводской номер
USIT234
Количество на модель
17
№
82
Название детали
Кольцо уплотнительное
Заводской номер
USIT240
Количество на модель
8
№
84
Название детали
Лента спиральная
Заводской номер
А20x16x20
Количество на модель
2
№
85
Название детали
Лента спиральная
Заводской номер
А32x27x22
Количество на модель
2
№
87
Название детали
Лента спиральная
Заводской номер
А50х43,2х30
Количество на модель
2
№
88
Название детали
Полуфланец
Заводской номер
P10FIS8184L3/4NP20SAEI518b
Количество на модель
2
№
90
Название детали
Полуфланец
Заводской номер
AFS306
Количество на модель
2
№
91
Название детали
РВД
Заводской номер
1SN-13-16-500-DKL-DKL90
Количество на модель
1
№
92
Название детали
РВД
Заводской номер
1SN-20-10,5-1400-DKL90-SFL90
Количество на модель
1
№
93
Название детали
РВД
Заводской номер
2SN-6-40-2450-DKL90-DKL90-180
Количество на модель
1
№
95
Название детали
РВД
Заводской номер
2SN-13-27,5-2100-DKL-DKL90
Количество на модель
1
№
97
Название детали
РВД
Заводской номер
4SP-20-35-2250-DKL90-DKL45-180
Количество на модель
1
№
99
Название детали
РВД
Заводской номер
NCB1-13-36-1000-DKL90-DKL90
Количество на модель
2
№
103
Название детали
РВД
Заводской номер
NCB1-13-36-1250-DKL-DKL90
Количество на модель
2
№
105
Название детали
РВД
Заводской номер
NCB1-13-36-1550-DKL-DKL90
Количество на модель
2
№
107
Название детали
РВД
Заводской номер
NCB1-13-36-2250-DKL90-DKL90-180
Количество на модель
2
№
109
Название детали
РВД
Заводской номер
NCB1-13-36-3000-DKL-DKL90
Количество на модель
8
№
111
Название детали
РВД
Заводской номер
NCB1-13-36-3350-DKL-DKL90
Количество на модель
2
№
113
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Фильтроэлемент | CRC330FD1 | 1 | 1 | |||||
| 1 | Фланец напорный | 2661.06.00.030 | 1 | 1 | 1 | |||
| 4 | Тройник | 2662.34.07.100 | 2 | 2 | 4 | |||
| 7 | Фланец сливной | 2662.46.00.120-Б | 1 | 1 | 7 | |||
| 10 | Фланец всасывающий | 2662.46.00.150 | 1 | 1 | 10 | |||
| 11 | Трубопровод | 2662.46.00.160 | 1 | 1 | 11 | |||
| 12 | Кронштейн | 2662.46.00.170 | 2 | 2 | 12 | |||
| 13 | Гидробак | 2662.46.15.000 | 1 | 1 | 13 | |||
| 14 | Колодка | 2242В.46.00.005 | 2 | 2 | 14 | |||
| 15 | Штуцер | 2551.06.00.034 | 8 | 8 | 15 | |||
| 16 | Штуцер | 2661.06.00.004 | 1 | 1 | 16 | |||
| 17 | Штуцер | 2661.06.00.006 | 1 | 1 | 17 | |||
| 18 | Болт | 2661.06.00.009 | 4 | 4 | 18 | |||
| 19 | Переходник | 2661.06.00.010 | 2 | 2 | 19 | |||
| 20 | Заглушка | 2661.06.00.011 | 2 | 2 | 20 | |||
| 22 | Штуцер | 2662.34.07.002 | 7 | 7 | 22 | |||
| 25 | Плита | 2662.46.00.011 | 1 | 1 | 25 | |||
| 26 | Болт | 2662.47.00.012 | 4 | 4 | 26 | |||
| 29 | Кронштейн | 2662.47.00.015 | 1 | 1 | 29 | |||
| 30 | Скоба | ТО-18.06.00.025 | 2 | 2 | 30 | |||
| 31 | Штуцер | УДГ1.01.02.025 | 4 | 4 | 31 | |||
| 32 | Штуцер | УДГ1.01.17.001 | 1 | 1 | 32 | |||
| 33 | Штуцер | УДГ1.01.17.009 | 10 | 10 | 33 | |||
| 34 | Штуцер | УДГ1.01.17.018 | 2 | 2 | 34 | |||
| 36 | Колодка | УДГ1.17.05.005 | 2 | 2 | 36 | |||
| 40 | Болт | М8-6gx20.88.35.0115 | 6 | 6 | 40 | |||
| 41 | Болт | М10-6gx25.88.35.0115 | 2 | 2 | 41 | |||
| 42 | Болт | М10-6gx30.88.35.0115 | 8 | 8 | 42 | |||
| 43 | Болт | М10-6gx60.88.35.0115 | 2 | 2 | 43 | |||
| 44 | Болт | М12-6gx25.88.35.0115 | 4 | 4 | 44 | |||
| 45 | Болт | М12-6gx60.88.35.0115 | 4 | 4 | 45 | |||
| 47 | Болт | М16-6gx35.88.35.0115 | 6 | 6 | 47 | |||
| 48 | Орех | М20-6Н.8.35.0115 | 2 | 2 | 48 | |||
| 50 | Шайба | 8.65Г.0115 | 6 | 6 | 50 | |||
| 51 | Шайба | 10.65Г.0115 | 16 | 16 | 51 | |||
| 52 | Шайба | 12.65Г.0115 | 8 | 8 | 52 | |||
| 53 | Шайба | 14.65Г.0115 | 4 | 4 | 53 | |||
| 54 | Шайба | 16.65Г.0115 | 6 | 6 | 54 | |||
| 55 | Шайба | С.8.02.Ст3.0115 | 4 | 4 | 55 | |||
| 56 | Шайба | С.12.02.Ст3.0115 | 4 | 4 | 56 | |||
| 57 | Шайба | С.16.02.Ст3.0115 | 6 | 6 | 57 | |||
| 59 | Рым- болт | М20 | 2 | 2 | 59 | |||
| 60 | Контргайка | М22 | 2 | 2 | 60 | |||
| 61 | Кольцо ГОСТ 9833 | 034-040-36-2-2 | 1 | 1 | 61 | |||
| 62 | КОЛЬЦО | 057-063-36-2-2 | 1 | 1 | 62 | |||
| 63 | КОЛЬЦО | 070-076-36-2-2 | 1 | 1 | 63 | |||
| 64 | прокладка | 12М3 | 1 | 1 | 64 | |||
| 65 | прокладка | 22М3 | 1 | 1 | 65 | |||
| 67 | Рукав | 76x91-0,98 | 2 | 2 | 67 | |||
| 74 | Гидрораспределитель | 11064758PVG32+EHPStype1 | 1 | 1 | 74 | |||
| 75 | Гидроцилиндр | ЦГ-100.50х400.11-03 | 2 | 2 | 75 | |||
| 76 | Зажим | TORRO80-100/12-C7W2 | 8 | 8 | 76 | |||
| 77 | Кабельная стяжка | TKUV30/8 | 3 | 3 | 77 | |||
| 78 | Клапан контроля давления | 620.01.204.51 | 1 | 1 | 78 | |||
| 79 | Клапан контроля давления | 620.01.404.01 | 1 | 1 | 79 | |||
| 81 | Кольцо уплотнительное | USIT227 | 2 | 2 | 81 | |||
| 82 | Кольцо уплотнительное | USIT234 | 17 | 17 | 82 | |||
| 84 | Кольцо уплотнительное | USIT240 | 8 | 8 | 84 | |||
| 85 | Лента спиральная | А20x16x20 | 2 | 2 | 85 | |||
| 87 | Лента спиральная | А32x27x22 | 2 | 2 | 87 | |||
| 88 | Лента спиральная | А50х43,2х30 | 2 | 2 | 88 | |||
| 90 | Полуфланец | P10FIS8184L3/4NP20SAEI518b | 2 | 2 | 90 | |||
| 91 | Полуфланец | AFS306 | 2 | 2 | 91 | |||
| 92 | РВД | 1SN-13-16-500-DKL-DKL90 | 1 | 1 | 92 | |||
| 93 | РВД | 1SN-20-10,5-1400-DKL90-SFL90 | 1 | 1 | 93 | |||
| 95 | РВД | 2SN-6-40-2450-DKL90-DKL90-180 | 1 | 1 | 95 | |||
| 97 | РВД | 2SN-13-27,5-2100-DKL-DKL90 | 1 | 1 | 97 | |||
| 99 | РВД | 4SP-20-35-2250-DKL90-DKL45-180 | 1 | 1 | 99 | |||
| 103 | РВД | NCB1-13-36-1000-DKL90-DKL90 | 2 | 2 | 103 | |||
| 105 | РВД | NCB1-13-36-1250-DKL-DKL90 | 2 | 2 | 105 | |||
| 107 | РВД | NCB1-13-36-1550-DKL-DKL90 | 2 | 2 | 107 | |||
| 109 | РВД | NCB1-13-36-2250-DKL90-DKL90-180 | 2 | 2 | 109 | |||
| 111 | РВД | NCB1-13-36-3000-DKL-DKL90 | 8 | 8 | 111 | |||
| 113 | РВД | NCB1-13-36-3350-DKL-DKL90 | 2 | 2 | 113 |
