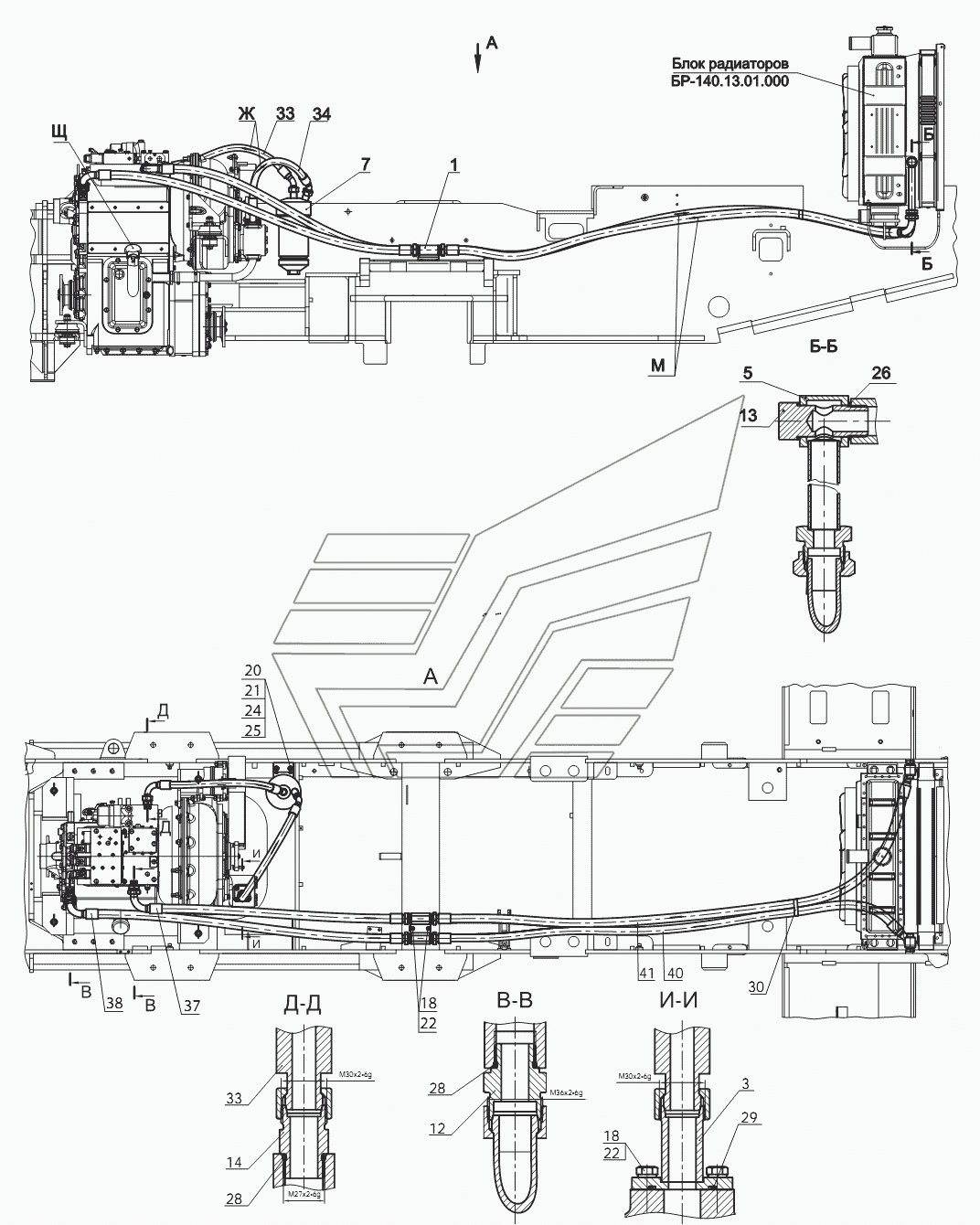

Установка системы охлаждения ГМП 2662.17.14.005
100%
Название детали
Переходник
Заводской номер
732.17.14.150
Количество на модель
1
№
1
Название детали
Переходник
Заводской номер
451.38.02.110
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
2662.17.14.070
Количество на модель
2
№
5
Название детали
Фильтр магистральный
Заводской номер
ТО-28А.07.05.000-01
Количество на модель
1
№
7
Название детали
Штуцер
Заводской номер
332В.17.14.063
Количество на модель
2
№
12
Название детали
Болт
Заводской номер
ТО-28А.02.17.002
Количество на модель
2
№
13
Название детали
Штуцер
Заводской номер
УДГ1.01.01.011
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
M8-6gx25.88.35.0115
Количество на модель
6
№
18
Название детали
Болт
Заводской номер
M12-6gx35.88.35.0115
Количество на модель
2
№
20
Название детали
Орех
Заводской номер
M12-6H.8.35.0115
Количество на модель
2
№
21
Название детали
Шайба
Заводской номер
8Т.65Г.0115
Количество на модель
6
№
22
Название детали
Шайба
Заводской номер
12ОТ.65Г.0115
Количество на модель
2
№
24
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
2
№
25
Название детали
прокладка
Заводской номер
27М3
Количество на модель
4
№
26
Название детали
О- Кольцо
Заводской номер
23.5x3NBR70
Количество на модель
3
№
28
Название детали
О- Кольцо
Заводской номер
39x3NBR70
Количество на модель
1
№
29
Название детали
Кабельная стяжка
Заводской номер
TKUV30/8
Количество на модель
1
№
30
Название детали
РВД
Заводской номер
1SN-20-10,5-750-DKL90-DKL45-270
Количество на модель
1
№
33
Название детали
РВД
Заводской номер
1SN-20-10,5-750-DKL-DKL45
Количество на модель
1
№
34
Название детали
РВД
Заводской номер
1SN-25-8,8-1350-DKL-DKL90
Количество на модель
1
№
37
Название детали
РВД
Заводской номер
1SN-25-8,8-1650-DKL-DKL90
Количество на модель
1
№
38
Название детали
РВД
Заводской номер
1SN-25-8,8-2250-DKL-DKL90
Количество на модель
1
№
40
Название детали
РВД
Заводской номер
1SN-25-8,8-2500-DKL-DKL90
Количество на модель
1
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Переходник | 732.17.14.150 | 1 | 1 | 1 | |||
| 3 | Переходник | 451.38.02.110 | 1 | 1 | 3 | |||
| 5 | Трубопровод | 2662.17.14.070 | 2 | 2 | 5 | |||
| 7 | Фильтр магистральный | ТО-28А.07.05.000-01 | 1 | 1 | 7 | |||
| 12 | Штуцер | 332В.17.14.063 | 2 | 2 | 12 | |||
| 13 | Болт | ТО-28А.02.17.002 | 2 | 2 | 13 | |||
| 14 | Штуцер | УДГ1.01.01.011 | 1 | 1 | 14 | |||
| 18 | Болт | M8-6gx25.88.35.0115 | 6 | 6 | 18 | |||
| 20 | Болт | M12-6gx35.88.35.0115 | 2 | 2 | 20 | |||
| 21 | Орех | M12-6H.8.35.0115 | 2 | 2 | 21 | |||
| 22 | Шайба | 8Т.65Г.0115 | 6 | 6 | 22 | |||
| 24 | Шайба | 12ОТ.65Г.0115 | 2 | 2 | 24 | |||
| 25 | Шайба | С.12.02.Ст3.0115 | 2 | 2 | 25 | |||
| 26 | прокладка | 27М3 | 4 | 4 | 26 | |||
| 28 | О- Кольцо | 23.5x3NBR70 | 3 | 3 | 28 | |||
| 29 | О- Кольцо | 39x3NBR70 | 1 | 1 | 29 | |||
| 30 | Кабельная стяжка | TKUV30/8 | 1 | 1 | 30 | |||
| 33 | РВД | 1SN-20-10,5-750-DKL90-DKL45-270 | 1 | 1 | 33 | |||
| 34 | РВД | 1SN-20-10,5-750-DKL-DKL45 | 1 | 1 | 34 | |||
| 37 | РВД | 1SN-25-8,8-1350-DKL-DKL90 | 1 | 1 | 37 | |||
| 38 | РВД | 1SN-25-8,8-1650-DKL-DKL90 | 1 | 1 | 38 | |||
| 40 | РВД | 1SN-25-8,8-2250-DKL-DKL90 | 1 | 1 | 40 | |||
| 41 | РВД | 1SN-25-8,8-2500-DKL-DKL90 | 1 | 1 | 41 |
