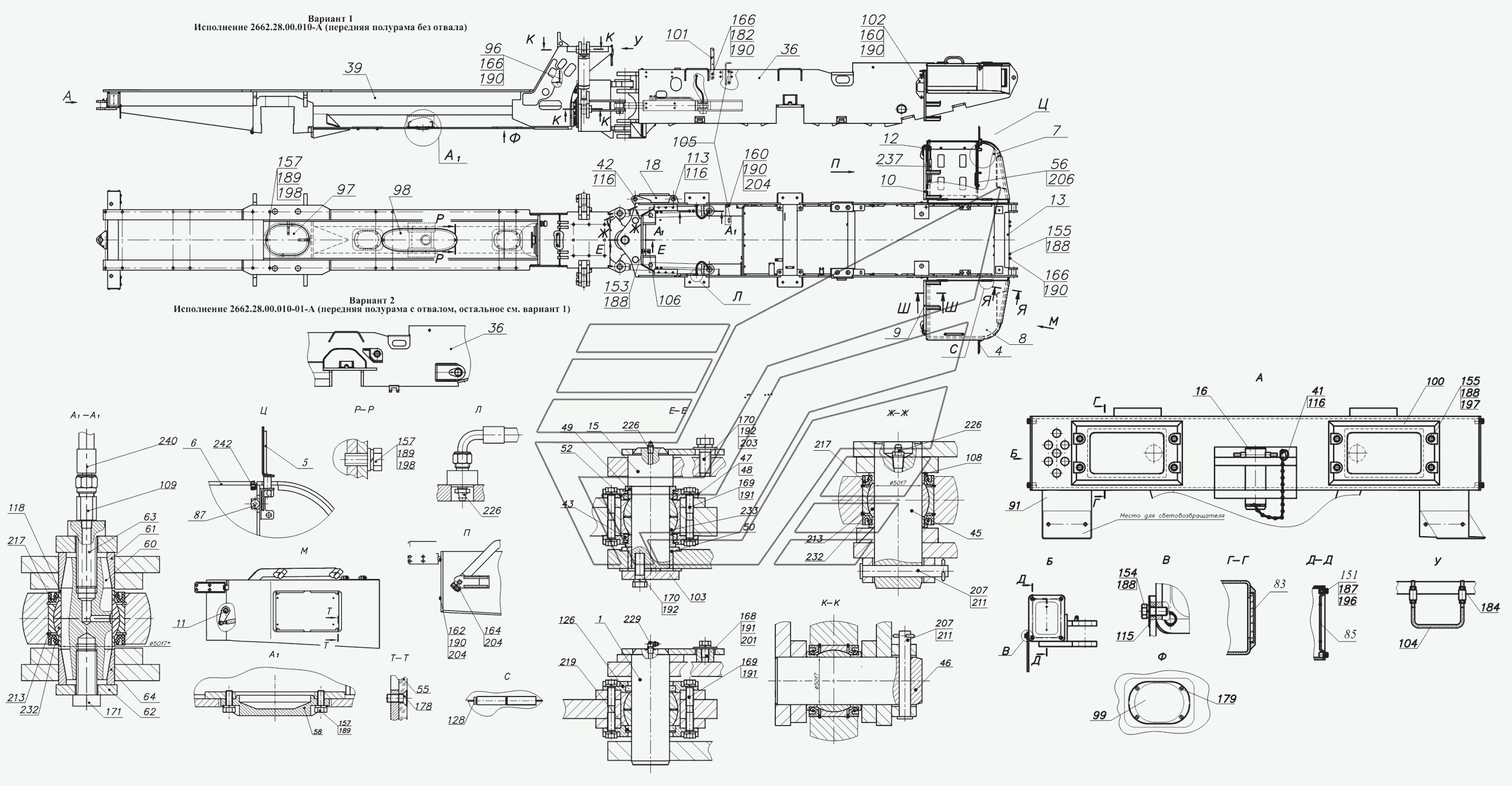

Рама 2662.28.00.010-А
100%
Название детали
Палец
Заводской номер
361.10.16.000
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
2541.28.00.200
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
2541.28.00.200-01
Количество на модель
1
№
5
Название детали
Дверка
Заводской номер
2541.84.00.030
Количество на модель
1
№
6
Название детали
Крышка
Заводской номер
2541.84.00.060
Количество на модель
1
№
7
Название детали
Крышка
Заводской номер
2541.84.00.060-01
Количество на модель
1
№
8
Название детали
Лестница
Заводской номер
2541.84.06.100
Количество на модель
1
№
9
Название детали
Лестница
Заводской номер
2541.84.06.100-01
Количество на модель
1
№
10
Название детали
Палец
Заводской номер
2541.84.06.110
Количество на модель
1
№
11
Название детали
Палец
Заводской номер
2541.84.06.110-01
Количество на модель
1
№
12
Название детали
Люк
Заводской номер
2662.28.00.200
Количество на модель
1
№
13
Название детали
Палец
Заводской номер
2662.28.00.400-А
Количество на модель
1
№
15
Название детали
Палец
Заводской номер
2662.28.00.500
Количество на модель
1
№
16
Название детали
Тяга
Заводской номер
2662.28.00.600
Количество на модель
1
№
18
Название детали
Полурама передняя
Заводской номер
2662.28.01.000-А
Количество на модель
1
№
36
Название детали
Полурама передняя
Заводской номер
2662.28.01.000-01-А
Количество на модель
1
№
36
Название детали
Полурама задняя
Заводской номер
2662.28.11.000-А
Количество на модель
1
№
39
Название детали
Цепочка
Заводской номер
ТО-18.02.02.160
Количество на модель
1
№
41
Название детали
Палец
Заводской номер
ТО-18Б.01.03.000
Количество на модель
1
№
42
Название детали
Манжета
Заводской номер
ТО-27-1-0204.00.000
Количество на модель
2
№
43
Название детали
Палец
Заводской номер
320.44.00.002-01
Количество на модель
2
№
45
Название детали
Палец
Заводской номер
320.44.00.002
Количество на модель
4
№
46
Название детали
прокладка
Заводской номер
361.10.00.007
Количество на модель
2
№
47
Название детали
прокладка
Заводской номер
361.10.00.007-01
Количество на модель
3
№
48
Название детали
Втулка
Заводской номер
371.10.00.004
Количество на модель
2
№
49
Название детали
Втулка
Заводской номер
371.10.00.005
Количество на модель
1
№
50
Название детали
Крышка
Заводской номер
371.10.00.007
Количество на модель
2
№
52
Название детали
Стекло защитное
Заводской номер
2541.84.00.001-Б
Количество на модель
2
№
55
Название детали
Упор
Заводской номер
2541.84.00.002
Количество на модель
2
№
56
Название детали
Крышка
Заводской номер
2541.29.00.009
Количество на модель
1
№
58
Название детали
Палец
Заводской номер
2641.29.00.004
Количество на модель
2
№
60
Название детали
Втулка
Заводской номер
2641.29.00.006
Количество на модель
4
№
61
Название детали
Шайба
Заводской номер
2641.29.00.007
Количество на модель
4
№
62
Название детали
Болт
Заводской номер
2641.29.00.008
Количество на модель
2
№
63
Название детали
Стеклозащитное
Заводской номер
2661.01.00.006-03
Количество на модель
2
№
83
Название детали
Крышка
Заводской номер
2661.01.00.021
Количество на модель
2
№
85
Название детали
Винт
Заводской номер
2661.01.00.204
Количество на модель
2
№
87
Название детали
Тарелка
Заводской номер
2661.19.00.003-А
Количество на модель
2
№
91
Название детали
Кронштейн
Заводской номер
2662.28.00.011
Количество на модель
1
№
96
Название детали
Крышка
Заводской номер
2662.28.00.012-Б
Количество на модель
1
№
97
Название детали
Крышка
Заводской номер
2662.28.00.013-Б
Количество на модель
1
№
98
Название детали
Крышка
Заводской номер
2662.28.00.014-Б
Количество на модель
2
№
99
Название детали
Рамка
Заводской номер
2662.28.00.015
Количество на модель
2
№
100
Название детали
Кронштейн
Заводской номер
2662.28.00.016-Б
Количество на модель
1
№
101
Название детали
Крышка
Заводской номер
2662.28.00.017
Количество на модель
2
№
102
Название детали
Шайба
Заводской номер
2662.28.00.018
Количество на модель
1
№
103
Название детали
Скоба
Заводской номер
2662.28.00.019
Количество на модель
1
№
104
Название детали
Кронштейн
Заводской номер
2662.28.00.025
Количество на модель
1
№
105
Название детали
Кронштейн
Заводской номер
2662.28.00.026
Количество на модель
1
№
106
Название детали
Втулка
Заводской номер
2662.45.61.006
Количество на модель
12
№
108
Название детали
Штуцер
Заводской номер
2662.45.61.007
Количество на модель
2
№
109
Название детали
Палец
Заводской номер
ТО-18А.01.00.001-01
Количество на модель
1
№
113
Название детали
Планка
Заводской номер
ТО-18А.11.00.007
Количество на модель
2
№
115
Название детали
Шплинт
Заводской номер
ТО-18Б.01.00.003
Количество на модель
3
№
116
Название детали
Втулка
Заводской номер
ТО-18К.14.00.004
Количество на модель
4
№
118
Название детали
Крышка
Заводской номер
ТО-27-1-0200.00.003
Количество на модель
2
№
126
Название детали
Вот
Заводской номер
У7810.7.02.00.401
Количество на модель
4
№
128
Название детали
Болт
Заводской номер
M6-6gx16.88.35.0115
Количество на модель
8
№
151
Название детали
Болт
Заводской номер
M8-6gx16.88.35.0115
Количество на модель
2
№
153
Название детали
Болт
Заводской номер
M8-6gx20.88.35.0115
Количество на модель
4
№
154
Название детали
Болт
Заводской номер
M8-6gx25.88.35.0115
Количество на модель
10
№
155
Название детали
Болт
Заводской номер
M10-6gx25.88.35.0115
Количество на модель
8
№
157
Название детали
Болт
Заводской номер
M12-6gx25.88.35.0115
Количество на модель
6
№
160
Название детали
Болт
Заводской номер
M12-6gx35.88.35.0115
Количество на модель
2
№
162
Название детали
Болт
Заводской номер
M12-6gx40.88.35.0115
Количество на модель
2
№
164
Название детали
Болт
Заводской номер
M12-6gx45.88.35.0115
Количество на модель
6
№
166
Название детали
Болт
Заводской номер
M16x1,5-6gx25.109.40X.0115
Количество на модель
1
№
168
Название детали
Болт
Заводской номер
M16x1,5-6gx40.109.40X.0115
Количество на модель
24
№
169
Название детали
Болт
Заводской номер
M20x1,5-6gx60.109.40X.0115
Количество на модель
4
№
170
Название детали
Болт
Заводской номер
M20-6gx45.109.40X.0115
Количество на модель
2
№
171
Название детали
Винт
Заводской номер
В.M8-6gx20.88.35.0115
Количество на модель
8
№
178
Название детали
Винт
Заводской номер
В.M10-6gx25.46.0115
Количество на модель
8
№
179
Название детали
Орех
Заводской номер
M12-6H.8.35.0115
Количество на модель
2
№
182
Название детали
Гайка
Заводской номер
M16-6H.8.35.0115
Количество на модель
4
№
184
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
8
№
187
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
14
№
188
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
8
№
189
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
14
№
190
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
25
№
191
Название детали
Шайба
Заводской номер
20.65Г.0115
Количество на модель
4
№
192
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
8
№
196
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
8
№
197
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
4
№
198
Название детали
Шайба
Заводской номер
С.16.02.Ст3.0115
Количество на модель
1
№
201
Название детали
Шайба
Заводской номер
С.20.02.Ст3.0115
Количество на модель
1
№
203
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
6
№
204
Название детали
Шплинт
Заводской номер
4x20.019
Количество на модель
2
№
206
Название детали
Шплинт
Заводской номер
4x40.019
Количество на модель
6
№
207
Название детали
Ось
Заводской номер
6-16.111x90.45-6g15-6g
Количество на модель
6
№
211
Название детали
КОЛЬЦО
Заводской номер
В75
Количество на модель
8
№
213
Название детали
Манжета
Заводской номер
1.2-55х75-1
Количество на модель
8
№
217
Название детали
Манжета
Заводской номер
1.2-80x105-1
Количество на модель
2
№
219
Название детали
Масленка
Заводской номер
1.3.Ц6.хр
Количество на модель
5
№
226
Название детали
Масленка
Заводской номер
2.3.90.Ц6.хр
Количество на модель
1
№
229
Название детали
Подшипник
Заводской номер
ШСП50К
Количество на модель
4
№
232
Название детали
Подшипник ТУ-
Заводской номер
ШСЛ80
Количество на модель
2
№
233
Название детали
Пружина газовая
Заводской номер
11.6308010
Количество на модель
2
№
237
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-6-22,5-500-DKL-DKL90
Количество на модель
2
№
240
Название детали
Профиль уплотнителя
Заводской номер
450/6107802
Количество на модель
1
№
242
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Палец | 361.10.16.000 | 1 | 1 | 1 | |||
| 4 | Кронштейн | 2541.28.00.200 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 2541.28.00.200-01 | 1 | 1 | 5 | |||
| 6 | Дверка | 2541.84.00.030 | 1 | 1 | 6 | |||
| 7 | Крышка | 2541.84.00.060 | 1 | 1 | 7 | |||
| 8 | Крышка | 2541.84.00.060-01 | 1 | 1 | 8 | |||
| 9 | Лестница | 2541.84.06.100 | 1 | 1 | 9 | |||
| 10 | Лестница | 2541.84.06.100-01 | 1 | 1 | 10 | |||
| 11 | Палец | 2541.84.06.110 | 1 | 1 | 11 | |||
| 12 | Палец | 2541.84.06.110-01 | 1 | 1 | 12 | |||
| 13 | Люк | 2662.28.00.200 | 1 | 1 | 13 | |||
| 15 | Палец | 2662.28.00.400-А | 1 | 1 | 15 | |||
| 16 | Палец | 2662.28.00.500 | 1 | 1 | 16 | |||
| 18 | Тяга | 2662.28.00.600 | 1 | 1 | 18 | |||
| 36 | Полурама передняя | 2662.28.01.000-А | 1 | 1 | 36 | |||
| 36 | Полурама передняя | 2662.28.01.000-01-А | 1 | 1 | 36 | |||
| 39 | Полурама задняя | 2662.28.11.000-А | 1 | 1 | 39 | |||
| 41 | Цепочка | ТО-18.02.02.160 | 1 | 1 | 41 | |||
| 42 | Палец | ТО-18Б.01.03.000 | 1 | 1 | 42 | |||
| 43 | Манжета | ТО-27-1-0204.00.000 | 2 | 2 | 43 | |||
| 45 | Палец | 320.44.00.002-01 | 2 | 2 | 45 | |||
| 46 | Палец | 320.44.00.002 | 4 | 4 | 46 | |||
| 47 | прокладка | 361.10.00.007 | 2 | 2 | 47 | |||
| 48 | прокладка | 361.10.00.007-01 | 3 | 3 | 48 | |||
| 49 | Втулка | 371.10.00.004 | 2 | 2 | 49 | |||
| 50 | Втулка | 371.10.00.005 | 1 | 1 | 50 | |||
| 52 | Крышка | 371.10.00.007 | 2 | 2 | 52 | |||
| 55 | Стекло защитное | 2541.84.00.001-Б | 2 | 2 | 55 | |||
| 56 | Упор | 2541.84.00.002 | 2 | 2 | 56 | |||
| 58 | Крышка | 2541.29.00.009 | 1 | 1 | 58 | |||
| 60 | Палец | 2641.29.00.004 | 2 | 2 | 60 | |||
| 61 | Втулка | 2641.29.00.006 | 4 | 4 | 61 | |||
| 62 | Шайба | 2641.29.00.007 | 4 | 4 | 62 | |||
| 63 | Болт | 2641.29.00.008 | 2 | 2 | 63 | |||
| 83 | Стеклозащитное | 2661.01.00.006-03 | 2 | 2 | 83 | |||
| 85 | Крышка | 2661.01.00.021 | 2 | 2 | 85 | |||
| 87 | Винт | 2661.01.00.204 | 2 | 2 | 87 | |||
| 91 | Тарелка | 2661.19.00.003-А | 2 | 2 | 91 | |||
| 96 | Кронштейн | 2662.28.00.011 | 1 | 1 | 96 | |||
| 97 | Крышка | 2662.28.00.012-Б | 1 | 1 | 97 | |||
| 98 | Крышка | 2662.28.00.013-Б | 1 | 1 | 98 | |||
| 99 | Крышка | 2662.28.00.014-Б | 2 | 2 | 99 | |||
| 100 | Рамка | 2662.28.00.015 | 2 | 2 | 100 | |||
| 101 | Кронштейн | 2662.28.00.016-Б | 1 | 1 | 101 | |||
| 102 | Крышка | 2662.28.00.017 | 2 | 2 | 102 | |||
| 103 | Шайба | 2662.28.00.018 | 1 | 1 | 103 | |||
| 104 | Скоба | 2662.28.00.019 | 1 | 1 | 104 | |||
| 105 | Кронштейн | 2662.28.00.025 | 1 | 1 | 105 | |||
| 106 | Кронштейн | 2662.28.00.026 | 1 | 1 | 106 | |||
| 108 | Втулка | 2662.45.61.006 | 12 | 12 | 108 | |||
| 109 | Штуцер | 2662.45.61.007 | 2 | 2 | 109 | |||
| 113 | Палец | ТО-18А.01.00.001-01 | 1 | 1 | 113 | |||
| 115 | Планка | ТО-18А.11.00.007 | 2 | 2 | 115 | |||
| 116 | Шплинт | ТО-18Б.01.00.003 | 3 | 3 | 116 | |||
| 118 | Втулка | ТО-18К.14.00.004 | 4 | 4 | 118 | |||
| 126 | Крышка | ТО-27-1-0200.00.003 | 2 | 2 | 126 | |||
| 128 | Вот | У7810.7.02.00.401 | 4 | 4 | 128 | |||
| 151 | Болт | M6-6gx16.88.35.0115 | 8 | 8 | 151 | |||
| 153 | Болт | M8-6gx16.88.35.0115 | 2 | 2 | 153 | |||
| 154 | Болт | M8-6gx20.88.35.0115 | 4 | 4 | 154 | |||
| 155 | Болт | M8-6gx25.88.35.0115 | 10 | 10 | 155 | |||
| 157 | Болт | M10-6gx25.88.35.0115 | 8 | 8 | 157 | |||
| 160 | Болт | M12-6gx25.88.35.0115 | 6 | 6 | 160 | |||
| 162 | Болт | M12-6gx35.88.35.0115 | 2 | 2 | 162 | |||
| 164 | Болт | M12-6gx40.88.35.0115 | 2 | 2 | 164 | |||
| 166 | Болт | M12-6gx45.88.35.0115 | 6 | 6 | 166 | |||
| 168 | Болт | M16x1,5-6gx25.109.40X.0115 | 1 | 1 | 168 | |||
| 169 | Болт | M16x1,5-6gx40.109.40X.0115 | 24 | 24 | 169 | |||
| 170 | Болт | M20x1,5-6gx60.109.40X.0115 | 4 | 4 | 170 | |||
| 171 | Болт | M20-6gx45.109.40X.0115 | 2 | 2 | 171 | |||
| 178 | Винт | В.M8-6gx20.88.35.0115 | 8 | 8 | 178 | |||
| 179 | Винт | В.M10-6gx25.46.0115 | 8 | 8 | 179 | |||
| 182 | Орех | M12-6H.8.35.0115 | 2 | 2 | 182 | |||
| 184 | Гайка | M16-6H.8.35.0115 | 4 | 4 | 184 | |||
| 187 | Шайба | 6.65Г.0115 | 8 | 8 | 187 | |||
| 188 | Шайба | 8.65Г.0115 | 14 | 14 | 188 | |||
| 189 | Шайба | 10.65Г.0115 | 8 | 8 | 189 | |||
| 190 | Шайба | 12.65Г.0115 | 14 | 14 | 190 | |||
| 191 | Шайба | 16.65Г.0115 | 25 | 25 | 191 | |||
| 192 | Шайба | 20.65Г.0115 | 4 | 4 | 192 | |||
| 196 | Шайба | С.6.02.Ст3.0115 | 8 | 8 | 196 | |||
| 197 | Шайба | С.8.02.Ст3.0115 | 8 | 8 | 197 | |||
| 198 | Шайба | С.10.02.Ст3.0115 | 4 | 4 | 198 | |||
| 201 | Шайба | С.16.02.Ст3.0115 | 1 | 1 | 201 | |||
| 203 | Шайба | С.20.02.Ст3.0115 | 1 | 1 | 203 | |||
| 204 | Шайба | С.12.02.Ст3.0115 | 6 | 6 | 204 | |||
| 206 | Шплинт | 4x20.019 | 2 | 2 | 206 | |||
| 207 | Шплинт | 4x40.019 | 6 | 6 | 207 | |||
| 211 | Ось | 6-16.111x90.45-6g15-6g | 6 | 6 | 211 | |||
| 213 | КОЛЬЦО | В75 | 8 | 8 | 213 | |||
| 217 | Манжета | 1.2-55х75-1 | 8 | 8 | 217 | |||
| 219 | Манжета | 1.2-80x105-1 | 2 | 2 | 219 | |||
| 226 | Масленка | 1.3.Ц6.хр | 5 | 5 | 226 | |||
| 229 | Масленка | 2.3.90.Ц6.хр | 1 | 1 | 229 | |||
| 232 | Подшипник | ШСП50К | 4 | 4 | 232 | |||
| 233 | Подшипник ТУ- | ШСЛ80 | 2 | 2 | 233 | |||
| 237 | Пружина газовая | 11.6308010 | 2 | 2 | 237 | |||
| 240 | Рукав высокого давления | РВД1SN-6-22,5-500-DKL-DKL90 | 2 | 2 | 240 | |||
| 242 | Профиль уплотнителя | 450/6107802 | 1 | 1 | 242 |
