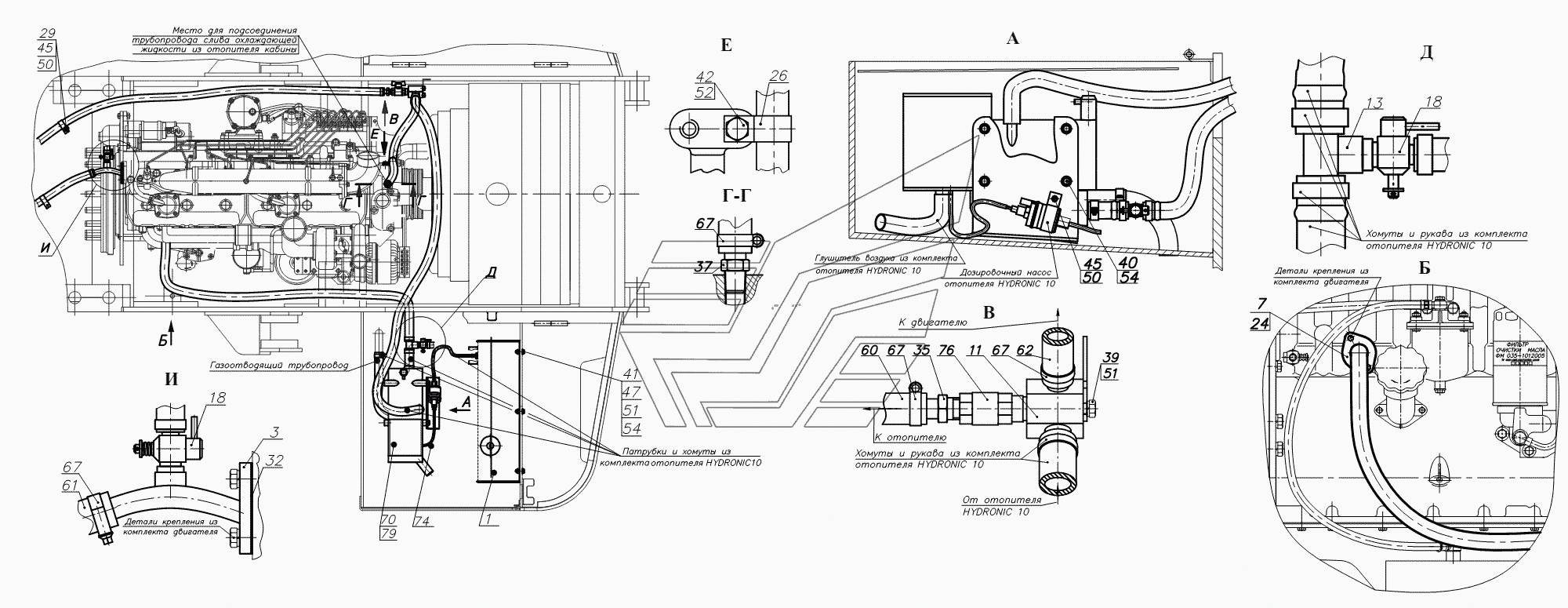

Установка подогревателя 2662.10.15.005-А
100%
Название детали
Бачок
Заводской номер
2541.25.01.000
Количество на модель
1
№
1
Название детали
Бачок
Заводской номер
2541.25.01.100
Количество на модель
1
№
1
Название детали
Штуцер
Заводской номер
2541.25.01.001
Количество на модель
1
№
1
Название детали
Пробка
Заводской номер
082-1103010
Количество на модель
1
№
1
Название детали
Цепочка
Заводской номер
36-1101070
Количество на модель
1
№
1
Название детали
Фланец
Заводской номер
2551.02.01.000
Количество на модель
1
№
3
Название детали
Фланец
Заводской номер
2661.25.00.200
Количество на модель
1
№
7
Название детали
Тройник
Заводской номер
2662.10.15.020
Количество на модель
1
№
11
Название детали
Тройник
Заводской номер
2662.10.15.030
Количество на модель
1
№
13
Название детали
Кран
Заводской номер
ТО-28А.02.07.700
Количество на модель
№
18
Название детали
прокладка
Заводской номер
2661.25.00.001
Количество на модель
1
№
24
Название детали
Хомут
Заводской номер
2662.10.15.008
Количество на модель
1
№
26
Название детали
Хомут
Заводской номер
ТО-18А.11.00.011
Количество на модель
№
29
Название детали
прокладка
Заводской номер
ТО-28А.20.00.001
Количество на модель
1
№
32
Название детали
Штуцер
Заводской номер
УДГ1.11.00.007
Количество на модель
1
№
35
Название детали
Штуцер
Заводской номер
УДГ1.14.00.009
Количество на модель
1
№
37
Название детали
Болт
Заводской номер
М8-6gх12.88.35.0115
Количество на модель
2
№
39
Название детали
Болт
Заводской номер
М8-6gх16.88.35.0115
Количество на модель
4
№
40
Название детали
Болт
Заводской номер
М8-6gх25.88.35.0115
Количество на модель
3
№
41
Название детали
Болт
Заводской номер
М10-6gх16.88.35.0115
Количество на модель
1
№
42
Название детали
Болт
Заводской номер
М6-6gх12.88.35.0115
Количество на модель
3
№
45
Название детали
Орех
Заводской номер
M8-6H.8.35.0115
Количество на модель
3
№
47
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
3
№
50
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
5
№
51
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
1
№
52
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
7
№
54
Название детали
Рукав
Заводской номер
16х25-1,6
Количество на модель
1
№
60
Название детали
Зажим
Заводской номер
16-27/9-C7W2
Количество на модель
6
№
67
Название детали
Отопитель жидкостный
Заводской номер
HYDRONIC10
Количество на модель
1
№
70
Название детали
Кабельная стяжка
Заводской номер
КСЧ-140
Количество на модель
4
№
74
Название детали
Кран шаровой
Заводской номер
DN15
Количество на модель
1
№
76
Название детали
Установочный комплект отопителя HYDRONIC 10
Заводской номер
25.2160.80.00.00
Количество на модель
1
№
79
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бачок | 2541.25.01.000 | 1 | 1 | 1 | |||
| 1 | Бачок | 2541.25.01.100 | 1 | 1 | 1 | |||
| 1 | Штуцер | 2541.25.01.001 | 1 | 1 | 1 | |||
| 1 | Пробка | 082-1103010 | 1 | 1 | 1 | |||
| 1 | Цепочка | 36-1101070 | 1 | 1 | 1 | |||
| 3 | Фланец | 2551.02.01.000 | 1 | 1 | 3 | |||
| 7 | Фланец | 2661.25.00.200 | 1 | 1 | 7 | |||
| 11 | Тройник | 2662.10.15.020 | 1 | 1 | 11 | |||
| 13 | Тройник | 2662.10.15.030 | 1 | 1 | 13 | |||
| 18 | Кран | ТО-28А.02.07.700 | 18 | |||||
| 24 | прокладка | 2661.25.00.001 | 1 | 1 | 24 | |||
| 26 | Хомут | 2662.10.15.008 | 1 | 1 | 26 | |||
| 29 | Хомут | ТО-18А.11.00.011 | 29 | |||||
| 32 | прокладка | ТО-28А.20.00.001 | 1 | 1 | 32 | |||
| 35 | Штуцер | УДГ1.11.00.007 | 1 | 1 | 35 | |||
| 37 | Штуцер | УДГ1.14.00.009 | 1 | 1 | 37 | |||
| 39 | Болт | М8-6gх12.88.35.0115 | 2 | 2 | 39 | |||
| 40 | Болт | М8-6gх16.88.35.0115 | 4 | 4 | 40 | |||
| 41 | Болт | М8-6gх25.88.35.0115 | 3 | 3 | 41 | |||
| 42 | Болт | М10-6gх16.88.35.0115 | 1 | 1 | 42 | |||
| 45 | Болт | М6-6gх12.88.35.0115 | 3 | 3 | 45 | |||
| 47 | Орех | M8-6H.8.35.0115 | 3 | 3 | 47 | |||
| 50 | Шайба | 6.65Г.0115 | 3 | 3 | 50 | |||
| 51 | Шайба | 8.65Г.0115 | 5 | 5 | 51 | |||
| 52 | Шайба | 10.65Г.0115 | 1 | 1 | 52 | |||
| 54 | Шайба | С.8.02.Ст3.0115 | 7 | 7 | 54 | |||
| 60 | Рукав | 16х25-1,6 | 1 | 1 | 60 | |||
| 67 | Зажим | 16-27/9-C7W2 | 6 | 6 | 67 | |||
| 70 | Отопитель жидкостный | HYDRONIC10 | 1 | 1 | 70 | |||
| 74 | Кабельная стяжка | КСЧ-140 | 4 | 4 | 74 | |||
| 76 | Кран шаровой | DN15 | 1 | 1 | 76 | |||
| 79 | Установочный комплект отопителя HYDRONIC 10 | 25.2160.80.00.00 | 1 | 1 | 79 |
