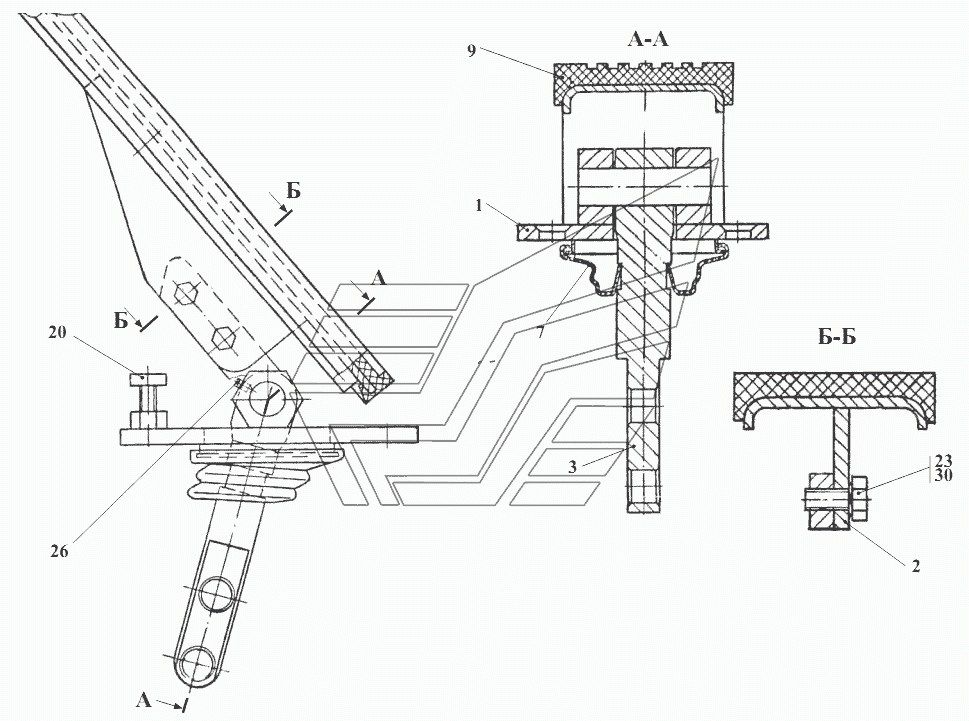

Педаль У7810.7-9.02.00.350-01
100%
Название детали
Основание педали
Заводской номер
У7810.7-9.02.00.310-01
Количество на модель
1
№
1
Название детали
Педаль
Заводской номер
У7810.7-9.02.00.330-01
Количество на модель
1
№
2
Название детали
Рычаг
Заводской номер
У7810.7-9.02.00.360-01
Количество на модель
1
№
3
Название детали
Рычаг
Заводской номер
У7810.7-9.02.00.351-01
Количество на модель
1
№
3
Название детали
чехол
Заводской номер
У7810.7-5.02.00.202
Количество на модель
1
№
7
Название детали
чехол
Заводской номер
330-02.06.106
Количество на модель
1
№
9
Название детали
Вот
Заводской номер
У7810.7-9.02.00.302-01
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
M8-6gx20.88.35.0115
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
M6-6gx16.88.0115
Количество на модель
2
№
23
Название детали
Винт
Заводской номер
M6-6gx12.14H.0115
Количество на модель
1
№
26
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
2
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Основание педали | У7810.7-9.02.00.310-01 | 1 | 1 | 1 | |||
| 2 | Педаль | У7810.7-9.02.00.330-01 | 1 | 1 | 2 | |||
| 3 | Рычаг | У7810.7-9.02.00.360-01 | 1 | 1 | 3 | |||
| 3 | Рычаг | У7810.7-9.02.00.351-01 | 1 | 1 | 3 | |||
| 7 | чехол | У7810.7-5.02.00.202 | 1 | 1 | 7 | |||
| 9 | чехол | 330-02.06.106 | 1 | 1 | 9 | |||
| 10 | Вот | У7810.7-9.02.00.302-01 | 1 | 1 | 10 | |||
| 20 | Болт | M8-6gx20.88.35.0115 | 1 | 1 | 20 | |||
| 23 | Болт | M6-6gx16.88.0115 | 2 | 2 | 23 | |||
| 26 | Винт | M6-6gx12.14H.0115 | 1 | 1 | 26 | |||
| 30 | Шайба | 6.65Г.0115 | 2 | 2 | 30 |
