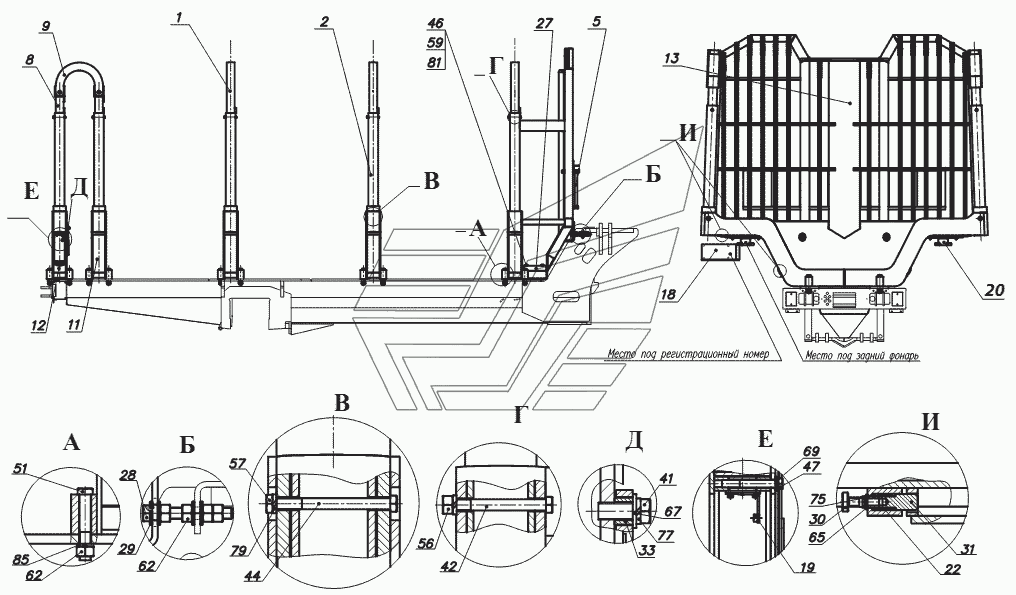

2662.61.00.005 Установка щита и коников
100%
Название детали
Труба
Заводской номер
2661.19.01.200
Количество на модель
6
№
1
Название детали
Труба
Заводской номер
2661.19.01.300
Количество на модель
8
№
2
Название детали
Лестница
Заводской номер
2661.19.05.000
Количество на модель
1
№
5
Название детали
Стяжка
Заводской номер
2661.19.09.300
Количество на модель
2
№
8
Название детали
Труба
Заводской номер
2661.19.09.400
Количество на модель
4
№
9
Название детали
Коник
Заводской номер
2662.61.01.100
Количество на модель
3
№
11
Название детали
Коник
Заводской номер
2662.61.01.100-01
Количество на модель
1
№
12
Название детали
Щит
Заводской номер
2662.61.02.000
Количество на модель
1
№
13
Название детали
Кронштейн
Заводской номер
2662.61.08.000
Количество на модель
1
№
18
Название детали
Кронштейн
Заводской номер
2662.61.11.000
Количество на модель
1
№
19
Название детали
Кронштейн
Заводской номер
2662.61.11.000-01
Количество на модель
1
№
20
Название детали
Пружина
Заводской номер
2241.21.00.002
Количество на модель
4
№
22
Название детали
Крышка
Заводской номер
2662.61.00.002
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
2662.61.00.007
Количество на модель
2
№
28
Название детали
Шайба
Заводской номер
2662.61.00.008
Количество на модель
8
№
29
Название детали
Ручка
Заводской номер
2662.61.00.009
Количество на модель
4
№
30
Название детали
Фиксатор
Заводской номер
2662.61.00.011
Количество на модель
4
№
31
Название детали
Втулка
Заводской номер
2662.61.00.013
Количество на модель
1
№
33
Название детали
Болт
Заводской номер
M12-6gx30.88.35.0115
Количество на модель
1
№
41
Название детали
Болт
Заводской номер
M12-6gx110.88.35.0115
Количество на модель
14
№
42
Название детали
Болт
Заводской номер
M12x1,25-6gx130.88.35.0115
Количество на модель
16
№
44
Название детали
Болт
Заводской номер
M16-6gx35.88.35.0115
Количество на модель
4
№
46
Название детали
Болт
Заводской номер
M24-6gx140.88.35.0115
Количество на модель
20
№
51
Название детали
Орех
Заводской номер
M12-6H.8.35.0115
Количество на модель
14
№
56
Название детали
Гайка
Заводской номер
M12x1,25-6H.05.35.0115
Количество на модель
16
№
57
Название детали
Гайка
Заводской номер
M16-6H.8.35.0115
Количество на модель
4
№
59
Название детали
Орех
Заводской номер
M24-6H.8.35.0115
Количество на модель
28
№
62
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
4
№
65
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
1
№
67
Название детали
Шайба
Заводской номер
С.16.02.Ст3.0115
Количество на модель
6
№
69
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
4
№
75
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
1
№
77
Название детали
Шайба
Заводской номер
12.ОТ.65Г.0115
Количество на модель
31
№
79
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
6
№
81
Название детали
Шайба
Заводской номер
24.65Г.0115
Количество на модель
20
№
85
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба | 2661.19.01.200 | 6 | 6 | 1 | |||
| 2 | Труба | 2661.19.01.300 | 8 | 8 | 2 | |||
| 5 | Лестница | 2661.19.05.000 | 1 | 1 | 5 | |||
| 8 | Стяжка | 2661.19.09.300 | 2 | 2 | 8 | |||
| 9 | Труба | 2661.19.09.400 | 4 | 4 | 9 | |||
| 11 | Коник | 2662.61.01.100 | 3 | 3 | 11 | |||
| 12 | Коник | 2662.61.01.100-01 | 1 | 1 | 12 | |||
| 13 | Щит | 2662.61.02.000 | 1 | 1 | 13 | |||
| 18 | Кронштейн | 2662.61.08.000 | 1 | 1 | 18 | |||
| 19 | Кронштейн | 2662.61.11.000 | 1 | 1 | 19 | |||
| 20 | Кронштейн | 2662.61.11.000-01 | 1 | 1 | 20 | |||
| 22 | Пружина | 2241.21.00.002 | 4 | 4 | 22 | |||
| 27 | Крышка | 2662.61.00.002 | 1 | 1 | 27 | |||
| 28 | Болт | 2662.61.00.007 | 2 | 2 | 28 | |||
| 29 | Шайба | 2662.61.00.008 | 8 | 8 | 29 | |||
| 30 | Ручка | 2662.61.00.009 | 4 | 4 | 30 | |||
| 31 | Фиксатор | 2662.61.00.011 | 4 | 4 | 31 | |||
| 33 | Втулка | 2662.61.00.013 | 1 | 1 | 33 | |||
| 41 | Болт | M12-6gx30.88.35.0115 | 1 | 1 | 41 | |||
| 42 | Болт | M12-6gx110.88.35.0115 | 14 | 14 | 42 | |||
| 44 | Болт | M12x1,25-6gx130.88.35.0115 | 16 | 16 | 44 | |||
| 46 | Болт | M16-6gx35.88.35.0115 | 4 | 4 | 46 | |||
| 51 | Болт | M24-6gx140.88.35.0115 | 20 | 20 | 51 | |||
| 56 | Орех | M12-6H.8.35.0115 | 14 | 14 | 56 | |||
| 57 | Гайка | M12x1,25-6H.05.35.0115 | 16 | 16 | 57 | |||
| 59 | Гайка | M16-6H.8.35.0115 | 4 | 4 | 59 | |||
| 62 | Орех | M24-6H.8.35.0115 | 28 | 28 | 62 | |||
| 65 | Шайба | С.8.02.Ст3.0115 | 4 | 4 | 65 | |||
| 67 | Шайба | С.12.02.Ст3.0115 | 1 | 1 | 67 | |||
| 69 | Шайба | С.16.02.Ст3.0115 | 6 | 6 | 69 | |||
| 75 | Шайба | 8.65Г.0115 | 4 | 4 | 75 | |||
| 77 | Шайба | 12.65Г.0115 | 1 | 1 | 77 | |||
| 79 | Шайба | 12.ОТ.65Г.0115 | 31 | 31 | 79 | |||
| 81 | Шайба | 16.65Г.0115 | 6 | 6 | 81 | |||
| 85 | Шайба | 24.65Г.0115 | 20 | 20 | 85 |
