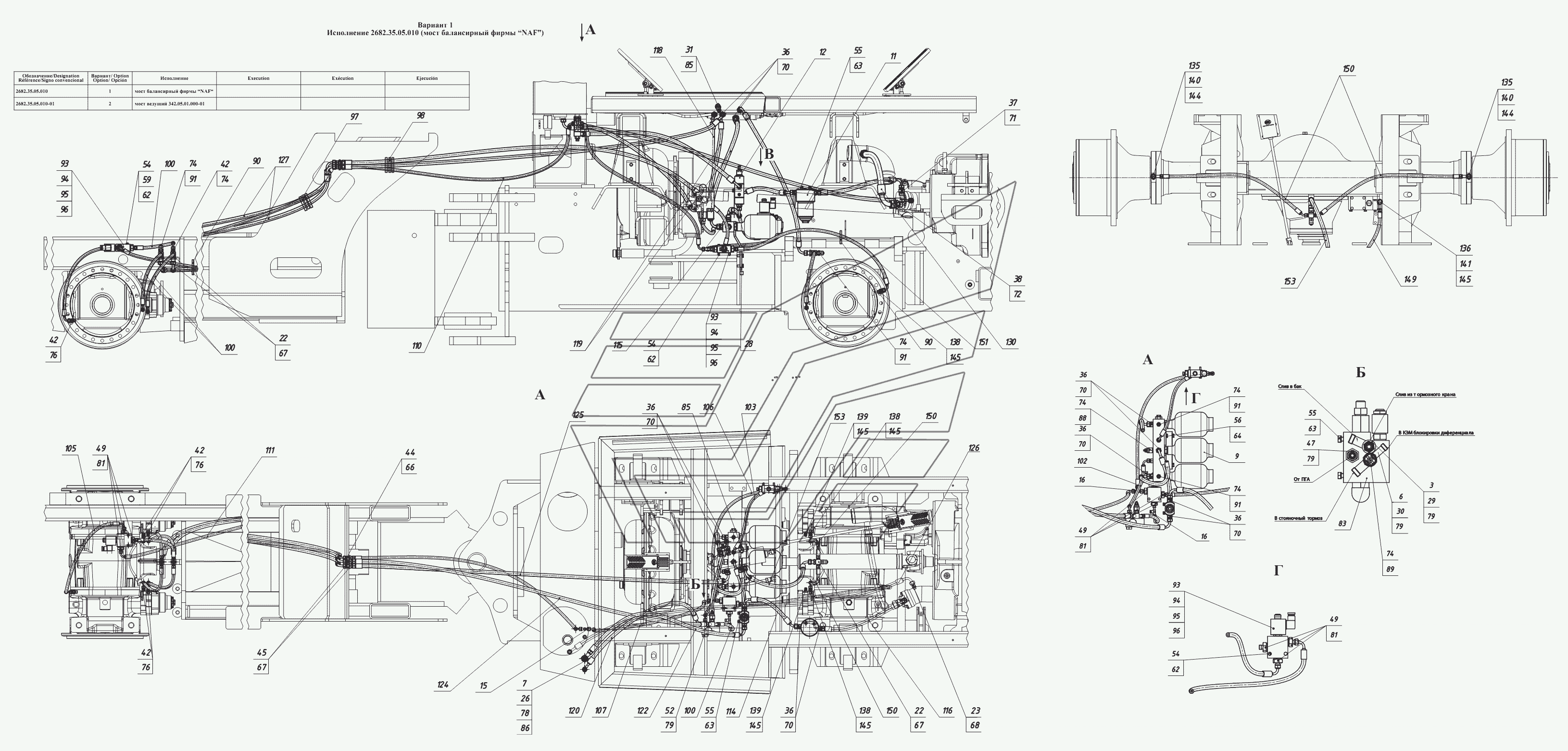

Гидросистема тормозов 2682.35.05.010
100%
Название детали
Угольник поворотный
Заводской номер
2551.10.11.000
Количество на модель
1
№
3
Название детали
Угольник поворотный
Заводской номер
2681.35.05.020
Количество на модель
1
№
6
Название детали
Угольник поворотный
Заводской номер
2681.35.05.040
Количество на модель
1
№
7
Название детали
Переходник
Заводской номер
2682.35.05.050
Количество на модель
1
№
9
Название детали
Фильтр
Заводской номер
УГА1.08.01.000
Количество на модель
1
№
11
Название детали
Блок разгрузочный
Заводской номер
УГА2.01.01.000
Количество на модель
1
№
12
Название детали
Соединение
Заводской номер
УДГ1.03.01.010
Количество на модель
1
№
15
Название детали
Соединение
Заводской номер
УДГ1.03.02.020
Количество на модель
2
№
16
Название детали
Тройник
Заводской номер
2661.10.00.002
Количество на модель
3
№
22
Название детали
Штуцер
Заводской номер
2661.10.00.012
Количество на модель
1
№
23
Название детали
Болт зажимной
Заводской номер
2681.35.05.003
Количество на модель
1
№
26
Название детали
Кронштейн
Заводской номер
2682.35.05.011
Количество на модель
1
№
28
Название детали
Зажимной болт
Заводской номер
2682.35.05.012
Количество на модель
1
№
29
Название детали
Зажимной болт
Заводской номер
2682.35.05.014
Количество на модель
1
№
30
Название детали
Переходник
Заводской номер
ТО-28А.40.00.006
Количество на модель
1
№
31
Название детали
Штуцер
Заводской номер
УДГ1.01.01.002
Количество на модель
2
№
35
Название детали
Штуцер
Заводской номер
УДГ1.01.01.004
Количество на модель
12
№
36
Название детали
Штуцер
Заводской номер
УДГ1.01.01.008
Количество на модель
1
№
37
Название детали
Штуцер
Заводской номер
УДГ1.01.01.011
Количество на модель
1
№
38
Название детали
Штуцер
Заводской номер
УДГ1.01.02.037
Количество на модель
1
№
40
Название детали
Штуцер
Заводской номер
УДГ1.01.02.039
Количество на модель
5
№
42
Название детали
Штуцер
Заводской номер
УДГ1.01.06.001
Количество на модель
1
№
44
Название детали
Штуцер
Заводской номер
УДГ1.01.06.003
Количество на модель
2
№
45
Название детали
Штуцер
Заводской номер
УДГ1.01.17.001
Количество на модель
1
№
47
Название детали
Штуцер
Заводской номер
УДГ1.01.17.022
Количество на модель
9
№
49
Название детали
Заглушка
Заводской номер
УДГ1.09.06.001
Количество на модель
1
№
52
Название детали
Болт
Заводской номер
М6-6gx50.88.35.0115
Количество на модель
6
№
54
Название детали
Болт
Заводской номер
М8-6gx16.88.35.0115
Количество на модель
6
№
55
Название детали
Болт
Заводской номер
М10-6gx25.88.35.0115
Количество на модель
8
№
56
Название детали
Орех
Заводской номер
М6-6Н.8.35.0115
Количество на модель
2
№
59
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
6
№
62
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
6
№
63
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
8
№
64
Название детали
Контргайка
Заводской номер
М14
Количество на модель
1
№
66
Название детали
Контргайка
Заводской номер
М18
Количество на модель
5
№
67
Название детали
КОЛЬЦО
Заводской номер
009-013-25-2-2
Количество на модель
1
№
68
Название детали
Кольцо
Заводской номер
011-015-25-2-2
Количество на модель
2
№
69
Название детали
КОЛЬЦО
Заводской номер
013-017-25-2-2
Количество на модель
12
№
70
Название детали
Кольцо- -
Заводской номер
019-023-25-2-2
Количество на модель
1
№
71
Название детали
Кольцо
Заводской номер
024-029-30-2-2
Количество на модель
1
№
72
Название детали
прокладка
Заводской номер
10М3
Количество на модель
7
№
74
Название детали
прокладка
Заводской номер
14М3
Количество на модель
5
№
76
Название детали
прокладка
Заводской номер
20М3
Количество на модель
3
№
78
Название детали
Прокладка
Заводской номер
G1/4М3
Количество на модель
6
№
79
Название детали
прокладка
Заводской номер
G1/2М3
Количество на модель
9
№
81
Название детали
Блок питания
Заводской номер
HC-SE2-V0130RWG02
Количество на модель
1
№
83
Название детали
Выключатель света «Стоп» гидравлический
Заводской номер
ВК12Б-02
Количество на модель
2
№
85
Название детали
Гидроклапан обратный
Заводской номер
8КО-10/3Т3
Количество на модель
1
№
86
Название детали
Электрический переключатель давления
Заводской номер
41C20865T55DNC
Количество на модель
1
№
88
Название детали
Электрический переключатель давления
Заводской номер
41C10864T25DNO
Количество на модель
1
№
89
Название детали
Кабельная стяжка
Заводской номер
TKUV30/8
Количество на модель
2
№
90
Название детали
Клапан контроля давления
Заводской номер
620.01.010.51
Количество на модель
4
№
91
Название детали
Клапан
Заводской номер
SSD10320NO
Количество на модель
3
№
93
Название детали
корпус
Заводской номер
SVH10300
Количество на модель
3
№
94
Название детали
Электромагнит
Заводской номер
C3024DD
Количество на модель
3
№
95
Название детали
Коннектор
Заводской номер
710K024DC001
Количество на модель
3
№
96
Название детали
Лента спиральная черная
Заводской номер
А40x34,6x24
Количество на модель
1
№
97
Название детали
Лента спиральная
Заводской номер
А50х43,2х30
Количество на модель
1
№
98
Название детали
РВД
Заводской номер
1SN-6-22,5-350-DKL-DKL90
Количество на модель
№
100
Название детали
РВД
Заводской номер
1SN-6-22,5-400-DKL90-DKL90-270
Количество на модель
1
№
102
Название детали
РВД
Заводской номер
1SN-6-22,5-500-DKL90-DKL90-180
Количество на модель
1
№
103
Название детали
РВД
Заводской номер
1SN-6-22,5-700-DKL90-DKL90-90
Количество на модель
1
№
105
Название детали
РВД
Заводской номер
1SN-6-22,5-900-DKL-DKL90
Количество на модель
1
№
106
Название детали
РВД
Заводской номер
1SN-6-22,5-1100-DKL90-DKL90-180
Количество на модель
1
№
107
Название детали
РВД
Заводской номер
1SN-6-22,5-1600-DKL-DKL90
Количество на модель
1
№
110
Название детали
РВД
Заводской номер
1SN-6-22,5-4000-DKL90-DKL90
Количество на модель
1
№
111
Название детали
РВД
Заводской номер
1SN-10-18-350-DKL90-DKL90-180
Количество на модель
1
№
114
Название детали
РВД
Заводской номер
1SN-10-18-350-DKL45-DKL90-180
Количество на модель
1
№
115
Название детали
РВД
Заводской номер
1SN-10-18-450-DKL-DKL90
Количество на модель
1
№
116
Название детали
РВД
Заводской номер
1SN-10-18-900-DKL90-DKL90-90
Количество на модель
1
№
118
Название детали
РВД
Заводской номер
1SN-10-18-900-DKL-DKL90
Количество на модель
№
119
Название детали
РВД
Заводской номер
1SN-10-18-850-DKL90-DKL90
Количество на модель
1
№
120
Название детали
РВД
Заводской номер
1SN-10-18-1050-DKL-DKL90
Количество на модель
1
№
122
Название детали
РВД
Заводской номер
1SN-10-18-2000-DKL-DKL
Количество на модель
1
№
124
Название детали
РВД
Заводской номер
1SN-10-18-2400-DKL-DKL90
Количество на модель
1
№
125
Название детали
РВД
Заводской номер
1SN-10-18-2100-DKL90-DKL90-270
Количество на модель
1
№
126
Название детали
РВД
Заводской номер
1SN-10-18-4000-DKL90-DKL90-180
Количество на модель
2
№
127
Название детали
РВД
Заводской номер
1SN-20-10,5-600-DKL-DKL90
Количество на модель
1
№
130
Название детали
Угольник поворотный
Заводской номер
342В.10.00.080
Количество на модель
2
№
135
Название детали
Угольник поворотный
Заводской номер
527.35.05.010
Количество на модель
1
№
136
Название детали
Заглушка
Заводской номер
УДГ1.09.02.001
Количество на модель
2
№
139
Название детали
Зажимной болт
Заводской номер
УДГ1.05.00.001
Количество на модель
2
№
140
Название детали
Зажимной болт
Заводской номер
УДГ1.05.00.002
Количество на модель
1
№
141
Название детали
прокладка
Заводской номер
12М3
Количество на модель
4
№
144
Название детали
РВД
Заводской номер
1SN-6-22,5-600-DKL-DKL
Количество на модель
1
№
149
Название детали
РВД
Заводской номер
1SN-6-22,5-1150-DKL-DKL90
Количество на модель
1
№
151
Название детали
РВД
Заводской номер
1SN-10-18-1150-DKL90-DKL90-270
Количество на модель
1
№
153
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | Угольник поворотный | 2551.10.11.000 | 1 | 1 | 3 | |||
| 6 | Угольник поворотный | 2681.35.05.020 | 1 | 1 | 6 | |||
| 7 | Угольник поворотный | 2681.35.05.040 | 1 | 1 | 7 | |||
| 9 | Переходник | 2682.35.05.050 | 1 | 1 | 9 | |||
| 11 | Фильтр | УГА1.08.01.000 | 1 | 1 | 11 | |||
| 12 | Блок разгрузочный | УГА2.01.01.000 | 1 | 1 | 12 | |||
| 15 | Соединение | УДГ1.03.01.010 | 1 | 1 | 15 | |||
| 16 | Соединение | УДГ1.03.02.020 | 2 | 2 | 16 | |||
| 22 | Тройник | 2661.10.00.002 | 3 | 3 | 22 | |||
| 23 | Штуцер | 2661.10.00.012 | 1 | 1 | 23 | |||
| 26 | Болт зажимной | 2681.35.05.003 | 1 | 1 | 26 | |||
| 28 | Кронштейн | 2682.35.05.011 | 1 | 1 | 28 | |||
| 29 | Зажимной болт | 2682.35.05.012 | 1 | 1 | 29 | |||
| 30 | Зажимной болт | 2682.35.05.014 | 1 | 1 | 30 | |||
| 31 | Переходник | ТО-28А.40.00.006 | 1 | 1 | 31 | |||
| 35 | Штуцер | УДГ1.01.01.002 | 2 | 2 | 35 | |||
| 36 | Штуцер | УДГ1.01.01.004 | 12 | 12 | 36 | |||
| 37 | Штуцер | УДГ1.01.01.008 | 1 | 1 | 37 | |||
| 38 | Штуцер | УДГ1.01.01.011 | 1 | 1 | 38 | |||
| 40 | Штуцер | УДГ1.01.02.037 | 1 | 1 | 40 | |||
| 42 | Штуцер | УДГ1.01.02.039 | 5 | 5 | 42 | |||
| 44 | Штуцер | УДГ1.01.06.001 | 1 | 1 | 44 | |||
| 45 | Штуцер | УДГ1.01.06.003 | 2 | 2 | 45 | |||
| 47 | Штуцер | УДГ1.01.17.001 | 1 | 1 | 47 | |||
| 49 | Штуцер | УДГ1.01.17.022 | 9 | 9 | 49 | |||
| 52 | Заглушка | УДГ1.09.06.001 | 1 | 1 | 52 | |||
| 54 | Болт | М6-6gx50.88.35.0115 | 6 | 6 | 54 | |||
| 55 | Болт | М8-6gx16.88.35.0115 | 6 | 6 | 55 | |||
| 56 | Болт | М10-6gx25.88.35.0115 | 8 | 8 | 56 | |||
| 59 | Орех | М6-6Н.8.35.0115 | 2 | 2 | 59 | |||
| 62 | Шайба | 6.65Г.0115 | 6 | 6 | 62 | |||
| 63 | Шайба | 8.65Г.0115 | 6 | 6 | 63 | |||
| 64 | Шайба | 10.65Г.0115 | 8 | 8 | 64 | |||
| 66 | Контргайка | М14 | 1 | 1 | 66 | |||
| 67 | Контргайка | М18 | 5 | 5 | 67 | |||
| 68 | КОЛЬЦО | 009-013-25-2-2 | 1 | 1 | 68 | |||
| 69 | Кольцо | 011-015-25-2-2 | 2 | 2 | 69 | |||
| 70 | КОЛЬЦО | 013-017-25-2-2 | 12 | 12 | 70 | |||
| 71 | Кольцо- - | 019-023-25-2-2 | 1 | 1 | 71 | |||
| 72 | Кольцо | 024-029-30-2-2 | 1 | 1 | 72 | |||
| 74 | прокладка | 10М3 | 7 | 7 | 74 | |||
| 76 | прокладка | 14М3 | 5 | 5 | 76 | |||
| 78 | прокладка | 20М3 | 3 | 3 | 78 | |||
| 79 | Прокладка | G1/4М3 | 6 | 6 | 79 | |||
| 81 | прокладка | G1/2М3 | 9 | 9 | 81 | |||
| 83 | Блок питания | HC-SE2-V0130RWG02 | 1 | 1 | 83 | |||
| 85 | Выключатель света «Стоп» гидравлический | ВК12Б-02 | 2 | 2 | 85 | |||
| 86 | Гидроклапан обратный | 8КО-10/3Т3 | 1 | 1 | 86 | |||
| 88 | Электрический переключатель давления | 41C20865T55DNC | 1 | 1 | 88 | |||
| 89 | Электрический переключатель давления | 41C10864T25DNO | 1 | 1 | 89 | |||
| 90 | Кабельная стяжка | TKUV30/8 | 2 | 2 | 90 | |||
| 91 | Клапан контроля давления | 620.01.010.51 | 4 | 4 | 91 | |||
| 93 | Клапан | SSD10320NO | 3 | 3 | 93 | |||
| 94 | корпус | SVH10300 | 3 | 3 | 94 | |||
| 95 | Электромагнит | C3024DD | 3 | 3 | 95 | |||
| 96 | Коннектор | 710K024DC001 | 3 | 3 | 96 | |||
| 97 | Лента спиральная черная | А40x34,6x24 | 1 | 1 | 97 | |||
| 98 | Лента спиральная | А50х43,2х30 | 1 | 1 | 98 | |||
| 100 | РВД | 1SN-6-22,5-350-DKL-DKL90 | 100 | |||||
| 102 | РВД | 1SN-6-22,5-400-DKL90-DKL90-270 | 1 | 1 | 102 | |||
| 103 | РВД | 1SN-6-22,5-500-DKL90-DKL90-180 | 1 | 1 | 103 | |||
| 105 | РВД | 1SN-6-22,5-700-DKL90-DKL90-90 | 1 | 1 | 105 | |||
| 106 | РВД | 1SN-6-22,5-900-DKL-DKL90 | 1 | 1 | 106 | |||
| 107 | РВД | 1SN-6-22,5-1100-DKL90-DKL90-180 | 1 | 1 | 107 | |||
| 110 | РВД | 1SN-6-22,5-1600-DKL-DKL90 | 1 | 1 | 110 | |||
| 111 | РВД | 1SN-6-22,5-4000-DKL90-DKL90 | 1 | 1 | 111 | |||
| 114 | РВД | 1SN-10-18-350-DKL90-DKL90-180 | 1 | 1 | 114 | |||
| 115 | РВД | 1SN-10-18-350-DKL45-DKL90-180 | 1 | 1 | 115 | |||
| 116 | РВД | 1SN-10-18-450-DKL-DKL90 | 1 | 1 | 116 | |||
| 118 | РВД | 1SN-10-18-900-DKL90-DKL90-90 | 1 | 1 | 118 | |||
| 119 | РВД | 1SN-10-18-900-DKL-DKL90 | 119 | |||||
| 120 | РВД | 1SN-10-18-850-DKL90-DKL90 | 1 | 1 | 120 | |||
| 122 | РВД | 1SN-10-18-1050-DKL-DKL90 | 1 | 1 | 122 | |||
| 124 | РВД | 1SN-10-18-2000-DKL-DKL | 1 | 1 | 124 | |||
| 125 | РВД | 1SN-10-18-2400-DKL-DKL90 | 1 | 1 | 125 | |||
| 126 | РВД | 1SN-10-18-2100-DKL90-DKL90-270 | 1 | 1 | 126 | |||
| 127 | РВД | 1SN-10-18-4000-DKL90-DKL90-180 | 2 | 2 | 127 | |||
| 130 | РВД | 1SN-20-10,5-600-DKL-DKL90 | 1 | 1 | 130 | |||
| 135 | Угольник поворотный | 342В.10.00.080 | 2 | 2 | 135 | |||
| 136 | Угольник поворотный | 527.35.05.010 | 1 | 1 | 136 | |||
| 139 | Заглушка | УДГ1.09.02.001 | 2 | 2 | 139 | |||
| 140 | Зажимной болт | УДГ1.05.00.001 | 2 | 2 | 140 | |||
| 141 | Зажимной болт | УДГ1.05.00.002 | 1 | 1 | 141 | |||
| 144 | прокладка | 12М3 | 4 | 4 | 144 | |||
| 149 | РВД | 1SN-6-22,5-600-DKL-DKL | 1 | 1 | 149 | |||
| 151 | РВД | 1SN-6-22,5-1150-DKL-DKL90 | 1 | 1 | 151 | |||
| 153 | РВД | 1SN-10-18-1150-DKL90-DKL90-270 | 1 | 1 | 153 |
