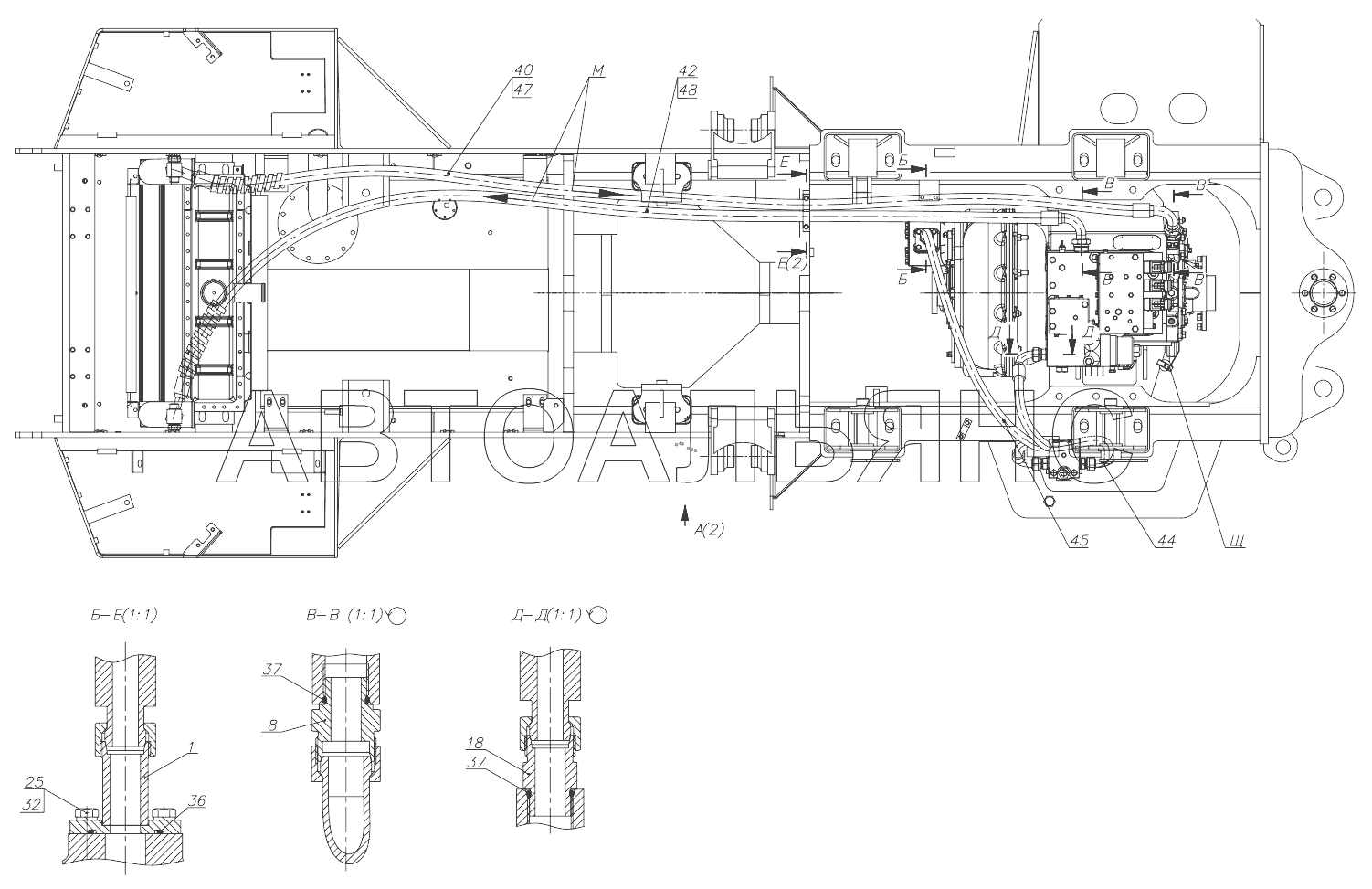

Установка системы охлаждения ГМП
100%
Название детали
Переходник
Заводской номер
451.38.02.110
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
2662.17.14.070
Количество на модель
2
№
4
Название детали
Втулка
Заводской номер
332В.17.14.026
Количество на модель
2
№
6
Название детали
Штуцер
Заводской номер
332В.17.14.063
Количество на модель
2
№
8
Название детали
Кронштейн
Заводской номер
2641.17.14.001
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
ТО-28А.07.07.001
Количество на модель
3
№
15
Название детали
Болт
Заводской номер
ТО-28А.02.17.002
Количество на модель
2
№
16
Название детали
Штуцер
Заводской номер
УДГ1.01.01.011
Количество на модель
1
№
18
Название детали
Штуцер
Заводской номер
УДГ1.01.17.018
Количество на модель
2
№
19
Название детали
Колодка верхняя
Заводской номер
УДГ1.17.05.003
Количество на модель
1
№
20
Название детали
Колодка верхняя
Заводской номер
УДГ1.17.05.009
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
М8-6gx20.88.35.0115
Количество на модель
4
№
25
Название детали
Болт
Заводской номер
М10-6gx40.88.35.0115
Количество на модель
2
№
26
Название детали
Болт
Заводской номер
М10-6gx55.88.35.0115
Количество на модель
2
№
27
Название детали
Болт
Заводской номер
М12-6gx80.88.35.0115
Количество на модель
2
№
28
Название детали
Шайба
Заводской номер
8 Т 65Г0115
Количество на модель
4
№
32
Название детали
Шайба
Заводской номер
10 ОТ.65Г.0115
Количество на модель
4
№
33
Название детали
Шайба
Заводской номер
Шайба 1265Г 0115
Количество на модель
5
№
34
Название детали
Кольцо
Заводской номер
040-045-30-2-2
Количество на модель
1
№
36
Название детали
Кольцо
Заводской номер
024-029-30-2-2
Количество на модель
3
№
37
Название детали
прокладка
Заводской номер
27 М3
Количество на модель
6
№
38
Название детали
Лента спиральная
Заводской номер
А 40x34,6x24
Количество на модель
1
№
40
Название детали
РВД
Заводской номер
1SN-20-10,5-900-DKL90-DKL90-180
Количество на модель
1
№
44
Название детали
РВД
Заводской номер
1SN-20-10,5-1350-DKL-DKL90
Количество на модель
1
№
45
Название детали
РВД
Заводской номер
1SN-25-8,8-3000-DKL90-DKL90-225
Количество на модель
1
№
47
Название детали
РВД
Заводской номер
1SN-25-8,8-3100-DKL90-DKL90-270
Количество на модель
1
№
48
Название детали
Фильтр
Заводской номер
SPM302FV2CB476X
Количество на модель
1
№
51
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Переходник | 451.38.02.110 | 1 | 1 | 1 | |||
| 4 | Трубопровод | 2662.17.14.070 | 2 | 2 | 4 | |||
| 6 | Втулка | 332В.17.14.026 | 2 | 2 | 6 | |||
| 8 | Штуцер | 332В.17.14.063 | 2 | 2 | 8 | |||
| 11 | Кронштейн | 2641.17.14.001 | 1 | 1 | 11 | |||
| 15 | Болт | ТО-28А.07.07.001 | 3 | 3 | 15 | |||
| 16 | Болт | ТО-28А.02.17.002 | 2 | 2 | 16 | |||
| 18 | Штуцер | УДГ1.01.01.011 | 1 | 1 | 18 | |||
| 19 | Штуцер | УДГ1.01.17.018 | 2 | 2 | 19 | |||
| 20 | Колодка верхняя | УДГ1.17.05.003 | 1 | 1 | 20 | |||
| 21 | Колодка верхняя | УДГ1.17.05.009 | 1 | 1 | 21 | |||
| 25 | Болт | М8-6gx20.88.35.0115 | 4 | 4 | 25 | |||
| 26 | Болт | М10-6gx40.88.35.0115 | 2 | 2 | 26 | |||
| 27 | Болт | М10-6gx55.88.35.0115 | 2 | 2 | 27 | |||
| 28 | Болт | М12-6gx80.88.35.0115 | 2 | 2 | 28 | |||
| 32 | Шайба | 8 Т 65Г0115 | 4 | 4 | 32 | |||
| 33 | Шайба | 10 ОТ.65Г.0115 | 4 | 4 | 33 | |||
| 34 | Шайба | Шайба 1265Г 0115 | 5 | 5 | 34 | |||
| 36 | Кольцо | 040-045-30-2-2 | 1 | 1 | 36 | |||
| 37 | Кольцо | 024-029-30-2-2 | 3 | 3 | 37 | |||
| 38 | прокладка | 27 М3 | 6 | 6 | 38 | |||
| 40 | Лента спиральная | А 40x34,6x24 | 1 | 1 | 40 | |||
| 44 | РВД | 1SN-20-10,5-900-DKL90-DKL90-180 | 1 | 1 | 44 | |||
| 45 | РВД | 1SN-20-10,5-1350-DKL-DKL90 | 1 | 1 | 45 | |||
| 47 | РВД | 1SN-25-8,8-3000-DKL90-DKL90-225 | 1 | 1 | 47 | |||
| 48 | РВД | 1SN-25-8,8-3100-DKL90-DKL90-270 | 1 | 1 | 48 | |||
| 51 | Фильтр | SPM302FV2CB476X | 1 | 1 | 51 |
