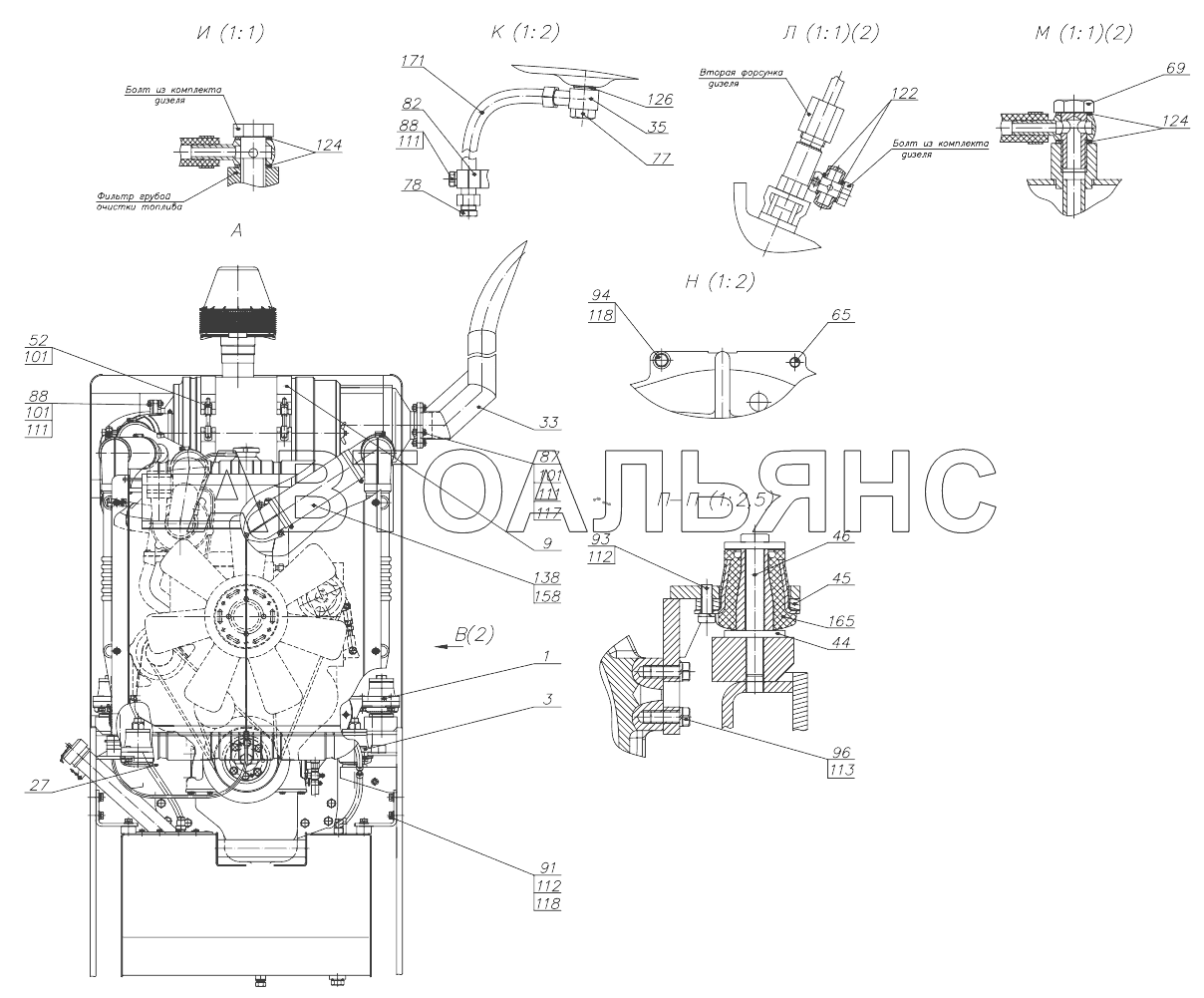

установка силовая
100%
Название детали
Кронштейн
Заводской номер
352С.10.10.100
Количество на модель
2
№
1
Название детали
Кронштейн левый
Заводской номер
352С.10.10.200
Количество на модель
1
№
2
Название детали
Кронштейн правый
Заводской номер
352С.10.10.300
Количество на модель
1
№
3
Название детали
Хомут
Заводской номер
2241.02.03.000
Количество на модель
2
№
9
Название детали
Трубопровод
Заводской номер
2242В.10.00.100
Количество на модель
1
№
11
Название детали
Трубопроводсливной
Заводской номер
2242В.10.00.200
Количество на модель
1
№
12
Название детали
Штанга
Заводской номер
2551.02.00.100
Количество на модель
2
№
17
Название детали
Фланец
Заводской номер
2551.02.01.000
Количество на модель
1
№
19
Название детали
Трубопровод
Заводской номер
2551.02.03.000-Б
Количество на модель
1
№
20
Название детали
Тройник
Заводской номер
2551.02.05.000
Количество на модель
1
№
21
Название детали
Установка радиаторов
Заводской номер
2551.02.06.000
Количество на модель
1
№
22
Название детали
Трубопровод всасывающий
Заводской номер
2551.02.08.000
Количество на модель
1
№
24
Название детали
Бак топливный
Заводской номер
2641.11.01.000
Количество на модель
1
№
27
Название детали
Редуктор отбора мощности
Заводской номер
2641.16.20.000
Количество на модель
1
№
30
Название детали
Глушитель
Заводской номер
2661.02.02.000-Б3
Количество на модель
1
№
32
Название детали
Труба выхлопная
Заводской номер
2661.02.03.000-Б1
Количество на модель
1
№
33
Название детали
Штуцер
Заводской номер
2662.10.01.200-Б
Количество на модель
1
№
35
Название детали
Демпфер
Заводской номер
332В.16.05.010
Количество на модель
1
№
37
Название детали
Кран
Заводской номер
ТО-28А.02.07.700
Количество на модель
2
№
39
Название детали
Тарелка
Заводской номер
352С.10.10.006
Количество на модель
8
№
44
Название детали
Шайба
Заводской номер
352С.10.10.007
Количество на модель
4
№
45
Название детали
Болт
Заводской номер
352С.10.10.008
Количество на модель
4
№
46
Название детали
АМОРТИЗАТОР
Заводской номер
361.41.03.008
Количество на модель
4
№
50
Название детали
Болт
Заводской номер
2241.02.00.001
Количество на модель
2
№
52
Название детали
прокладка
Заводской номер
2242В.10.00.001
Количество на модель
1
№
54
Название детали
Шайба
Заводской номер
2662Е.16.00.001
Количество на модель
1
№
56
Название детали
Кронштейн
Заводской номер
2641.10.00.001
Количество на модель
2
№
58
Название детали
Труба
Заводской номер
2661.02.00.004
Количество на модель
1
№
61
Название детали
Скоба
Заводской номер
2661.02.00.007
Количество на модель
2
№
63
Название детали
Штифт
Заводской номер
Д-565.3110-21
Количество на модель
2
№
65
Название детали
Болт поворотный
Заводской номер
ТМ-59М.10.30.002
Количество на модель
2
№
69
Название детали
Втулка
Заводской номер
ТО-28А.02.00.902
Количество на модель
1
№
71
Название детали
прокладка
Заводской номер
ТО-28А.20.00.001
Количество на модель
1
№
75
Название детали
Зажимной болт
Заводской номер
УДГ1.05.00.007
Количество на модель
1
№
77
Название детали
Заглушка
Заводской номер
УДГ1.09.03.005
Количество на модель
1
№
78
Название детали
Штуцер
Заводской номер
УДГ1.11.00.007
Количество на модель
1
№
79
Название детали
Штуцер
Заводской номер
УДГ1.14.00.009
Количество на модель
1
№
81
Название детали
Колодка
Заводской номер
УДГ1.17.02.001
Количество на модель
2
№
82
Название детали
Болт
Заводской номер
М10-6gx35.109.40Х.0115
Количество на модель
2
№
85
Название детали
Болт
Заводской номер
М8-6gx20.88.35.0115
Количество на модель
4
№
86
Название детали
Болт
Заводской номер
М10-6gx30.88.35.0115
Количество на модель
4
№
87
Название детали
Болт
Заводской номер
М10-6gx35.88.35.0115
Количество на модель
6
№
88
Название детали
Болт
Заводской номер
М12-6gx25.88.35.0115
Количество на модель
4
№
90
Название детали
Болт
Заводской номер
М12-6gx30.88.35.0115
Количество на модель
8
№
91
Название детали
Болт
Заводской номер
М12-6gx35.109.40Х.0115
Количество на модель
12
№
93
Название детали
Болт
Заводской номер
М12-6gx40.88.35.0115
Количество на модель
1
№
94
Название детали
Болт
Заводской номер
М14x1,5-6gx35.109.40Х.0115
Количество на модель
8
№
96
Название детали
Болт
Заводской номер
М16-6gx30.88.35.0115
Количество на модель
10
№
98
Название детали
Орех
Заводской номер
М6-6H.8.35.0115
Количество на модель
2
№
100
Название детали
Орех
Заводской номер
М10-6H.8.35.0115
Количество на модель
10
№
101
Название детали
Орех
Заводской номер
М12-6H.8.35.0115
Количество на модель
2
№
104
Название детали
Орех
Заводской номер
М16-6H.8.35.0115
Количество на модель
4
№
106
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
2
№
109
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
4
№
110
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
10
№
111
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
26
№
112
Название детали
Шайба
Заводской номер
14.65Г.0115
Количество на модель
8
№
113
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
10
№
114
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
2
№
116
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
4
№
117
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
9
№
118
Название детали
Шайба
Заводской номер
С.16.02.Ст3.0115
Количество на модель
8
№
120
Название детали
прокладка
Заводской номер
8 М3
Количество на модель
2
№
122
Название детали
прокладка
Заводской номер
14 М3
Количество на модель
6
№
124
Название детали
прокладка
Заводской номер
18 М3
Количество на модель
2
№
126
Название детали
Рукав
Заводской номер
16x25-1,6
Количество на модель
1
№
130
Название детали
Рукав
Заводской номер
20x29-1,6
Количество на модель
1
№
134
Название детали
Рукав
Заводской номер
50x64-1,47
Количество на модель
1
№
136
Название детали
Рукав
Заводской номер
76x87,5-0,29В
Количество на модель
1
№
138
Название детали
Орех
Заводской номер
DIN 985-Zn-M20
Количество на модель
2
№
147
Название детали
Дизель
Заводской номер
Д-260.1S2-668
Количество на модель
1
№
150
Название детали
Зажим
Заводской номер
TORRO 16-27/9-C7W2
Количество на модель
7
№
153
Название детали
Зажим
Заводской номер
TORRO 50-70/9-C7W2
Количество на модель
2
№
156
Название детали
Зажим
Заводской номер
TORRO 80-100/9-C7W2
Количество на модель
6
№
158
Название детали
Комплект для глушителя
Заводской номер
АД-3
Количество на модель
1
№
161
Название детали
Виброизолятор
Заводской номер
923-6700200-01
Количество на модель
4
№
165
Название детали
шаровой клапан
Заводской номер
DN 15
Количество на модель
1
№
168
Название детали
РВД
Заводской номер
1SN-10-18-800-DKL-DKL
Количество на модель
1
№
171
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 352С.10.10.100 | 2 | 2 | 1 | |||
| 2 | Кронштейн левый | 352С.10.10.200 | 1 | 1 | 2 | |||
| 3 | Кронштейн правый | 352С.10.10.300 | 1 | 1 | 3 | |||
| 9 | Хомут | 2241.02.03.000 | 2 | 2 | 9 | |||
| 11 | Трубопровод | 2242В.10.00.100 | 1 | 1 | 11 | |||
| 12 | Трубопроводсливной | 2242В.10.00.200 | 1 | 1 | 12 | |||
| 17 | Штанга | 2551.02.00.100 | 2 | 2 | 17 | |||
| 19 | Фланец | 2551.02.01.000 | 1 | 1 | 19 | |||
| 20 | Трубопровод | 2551.02.03.000-Б | 1 | 1 | 20 | |||
| 21 | Тройник | 2551.02.05.000 | 1 | 1 | 21 | |||
| 22 | Установка радиаторов | 2551.02.06.000 | 1 | 1 | 22 | |||
| 24 | Трубопровод всасывающий | 2551.02.08.000 | 1 | 1 | 24 | |||
| 27 | Бак топливный | 2641.11.01.000 | 1 | 1 | 27 | |||
| 30 | Редуктор отбора мощности | 2641.16.20.000 | 1 | 1 | 30 | |||
| 32 | Глушитель | 2661.02.02.000-Б3 | 1 | 1 | 32 | |||
| 33 | Труба выхлопная | 2661.02.03.000-Б1 | 1 | 1 | 33 | |||
| 35 | Штуцер | 2662.10.01.200-Б | 1 | 1 | 35 | |||
| 37 | Демпфер | 332В.16.05.010 | 1 | 1 | 37 | |||
| 39 | Кран | ТО-28А.02.07.700 | 2 | 2 | 39 | |||
| 44 | Тарелка | 352С.10.10.006 | 8 | 8 | 44 | |||
| 45 | Шайба | 352С.10.10.007 | 4 | 4 | 45 | |||
| 46 | Болт | 352С.10.10.008 | 4 | 4 | 46 | |||
| 50 | АМОРТИЗАТОР | 361.41.03.008 | 4 | 4 | 50 | |||
| 52 | Болт | 2241.02.00.001 | 2 | 2 | 52 | |||
| 54 | прокладка | 2242В.10.00.001 | 1 | 1 | 54 | |||
| 56 | Шайба | 2662Е.16.00.001 | 1 | 1 | 56 | |||
| 58 | Кронштейн | 2641.10.00.001 | 2 | 2 | 58 | |||
| 61 | Труба | 2661.02.00.004 | 1 | 1 | 61 | |||
| 63 | Скоба | 2661.02.00.007 | 2 | 2 | 63 | |||
| 65 | Штифт | Д-565.3110-21 | 2 | 2 | 65 | |||
| 69 | Болт поворотный | ТМ-59М.10.30.002 | 2 | 2 | 69 | |||
| 71 | Втулка | ТО-28А.02.00.902 | 1 | 1 | 71 | |||
| 75 | прокладка | ТО-28А.20.00.001 | 1 | 1 | 75 | |||
| 77 | Зажимной болт | УДГ1.05.00.007 | 1 | 1 | 77 | |||
| 78 | Заглушка | УДГ1.09.03.005 | 1 | 1 | 78 | |||
| 79 | Штуцер | УДГ1.11.00.007 | 1 | 1 | 79 | |||
| 81 | Штуцер | УДГ1.14.00.009 | 1 | 1 | 81 | |||
| 82 | Колодка | УДГ1.17.02.001 | 2 | 2 | 82 | |||
| 85 | Болт | М10-6gx35.109.40Х.0115 | 2 | 2 | 85 | |||
| 86 | Болт | М8-6gx20.88.35.0115 | 4 | 4 | 86 | |||
| 87 | Болт | М10-6gx30.88.35.0115 | 4 | 4 | 87 | |||
| 88 | Болт | М10-6gx35.88.35.0115 | 6 | 6 | 88 | |||
| 90 | Болт | М12-6gx25.88.35.0115 | 4 | 4 | 90 | |||
| 91 | Болт | М12-6gx30.88.35.0115 | 8 | 8 | 91 | |||
| 93 | Болт | М12-6gx35.109.40Х.0115 | 12 | 12 | 93 | |||
| 94 | Болт | М12-6gx40.88.35.0115 | 1 | 1 | 94 | |||
| 96 | Болт | М14x1,5-6gx35.109.40Х.0115 | 8 | 8 | 96 | |||
| 98 | Болт | М16-6gx30.88.35.0115 | 10 | 10 | 98 | |||
| 100 | Орех | М6-6H.8.35.0115 | 2 | 2 | 100 | |||
| 101 | Орех | М10-6H.8.35.0115 | 10 | 10 | 101 | |||
| 104 | Орех | М12-6H.8.35.0115 | 2 | 2 | 104 | |||
| 106 | Орех | М16-6H.8.35.0115 | 4 | 4 | 106 | |||
| 109 | Шайба | 6.65Г.0115 | 2 | 2 | 109 | |||
| 110 | Шайба | 8.65Г.0115 | 4 | 4 | 110 | |||
| 111 | Шайба | 10.65Г.0115 | 10 | 10 | 111 | |||
| 112 | Шайба | 12.65Г.0115 | 26 | 26 | 112 | |||
| 113 | Шайба | 14.65Г.0115 | 8 | 8 | 113 | |||
| 114 | Шайба | 16.65Г.0115 | 10 | 10 | 114 | |||
| 116 | Шайба | С.6.02.Ст3.0115 | 2 | 2 | 116 | |||
| 117 | Шайба | С.10.02.Ст3.0115 | 4 | 4 | 117 | |||
| 118 | Шайба | С.12.02.Ст3.0115 | 9 | 9 | 118 | |||
| 120 | Шайба | С.16.02.Ст3.0115 | 8 | 8 | 120 | |||
| 122 | прокладка | 8 М3 | 2 | 2 | 122 | |||
| 124 | прокладка | 14 М3 | 6 | 6 | 124 | |||
| 126 | прокладка | 18 М3 | 2 | 2 | 126 | |||
| 130 | Рукав | 16x25-1,6 | 1 | 1 | 130 | |||
| 134 | Рукав | 20x29-1,6 | 1 | 1 | 134 | |||
| 136 | Рукав | 50x64-1,47 | 1 | 1 | 136 | |||
| 138 | Рукав | 76x87,5-0,29В | 1 | 1 | 138 | |||
| 147 | Орех | DIN 985-Zn-M20 | 2 | 2 | 147 | |||
| 150 | Дизель | Д-260.1S2-668 | 1 | 1 | 150 | |||
| 153 | Зажим | TORRO 16-27/9-C7W2 | 7 | 7 | 153 | |||
| 156 | Зажим | TORRO 50-70/9-C7W2 | 2 | 2 | 156 | |||
| 158 | Зажим | TORRO 80-100/9-C7W2 | 6 | 6 | 158 | |||
| 161 | Комплект для глушителя | АД-3 | 1 | 1 | 161 | |||
| 165 | Виброизолятор | 923-6700200-01 | 4 | 4 | 165 | |||
| 168 | шаровой клапан | DN 15 | 1 | 1 | 168 | |||
| 171 | РВД | 1SN-10-18-800-DKL-DKL | 1 | 1 | 171 |
