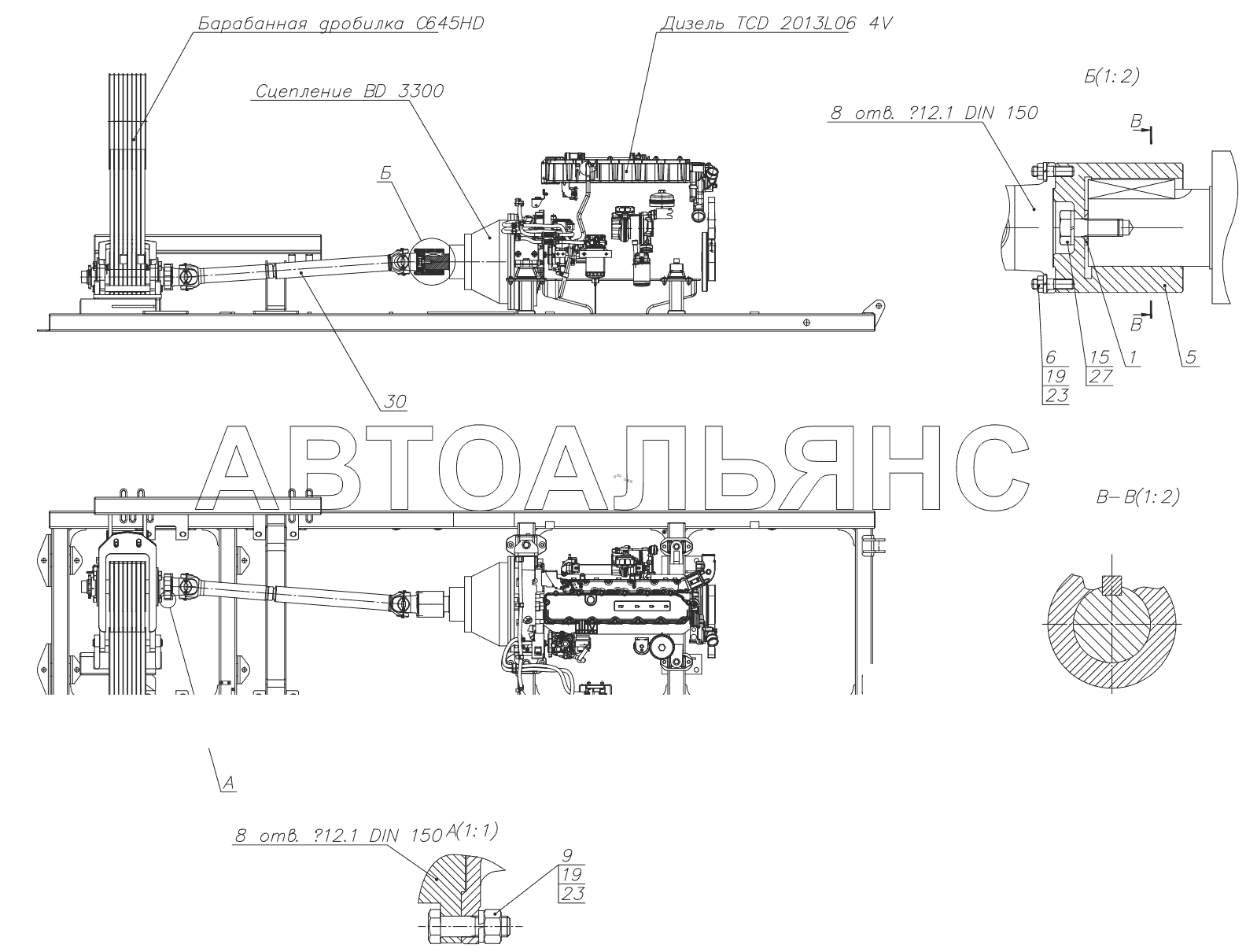

Установка карданного вала
100%
Название детали
Шайба
Заводской номер
2631.29.00.009
Количество на модель
1
№
1
Название детали
Фланец
Заводской номер
2831.22.00.001
Количество на модель
1
№
5
Название детали
Шпилька
Заводской номер
2831.22.00.002
Количество на модель
8
№
6
Название детали
Болт
Заводской номер
2831.22.00.006
Количество на модель
8
№
9
Название детали
Болт
Заводской номер
М20-6gx55.109.40Х.0115
Количество на модель
1
№
15
Название детали
Орех
Заводской номер
М12x1,25-6H.10.40X.0115
Количество на модель
16
№
19
Название детали
Шайба
Заводской номер
12 ОТ.65Г.0115
Количество на модель
16
№
23
Название детали
Шайба
Заводской номер
20 ОТ.65Г.0115
Количество на модель
1
№
27
Название детали
Вал карданный
Заводской номер
6-90-1340
Количество на модель
1
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба | 2631.29.00.009 | 1 | 1 | 1 | |||
| 5 | Фланец | 2831.22.00.001 | 1 | 1 | 5 | |||
| 6 | Шпилька | 2831.22.00.002 | 8 | 8 | 6 | |||
| 9 | Болт | 2831.22.00.006 | 8 | 8 | 9 | |||
| 15 | Болт | М20-6gx55.109.40Х.0115 | 1 | 1 | 15 | |||
| 19 | Орех | М12x1,25-6H.10.40X.0115 | 16 | 16 | 19 | |||
| 23 | Шайба | 12 ОТ.65Г.0115 | 16 | 16 | 23 | |||
| 27 | Шайба | 20 ОТ.65Г.0115 | 1 | 1 | 27 | |||
| 30 | Вал карданный | 6-90-1340 | 1 | 1 | 30 |
