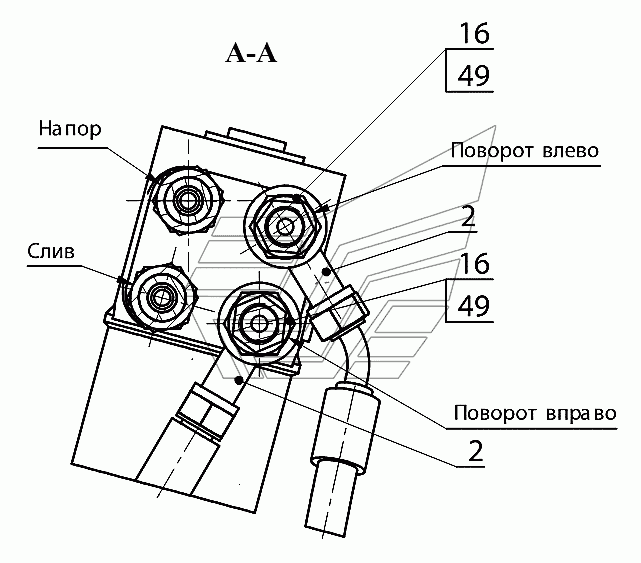

СЕ. Гидросистема рулевого управления
100%
Название детали
Угольник
Заводской номер
320.34.07.020
Количество на модель
2
№
2
Название детали
Гидроцилиндр
Заводской номер
320.34.29.000
Количество на модель
2
№
5
Название детали
Фланец
Заводской номер
320E.46.20.060
Количество на модель
1
№
8
Название детали
Фланец
Заводской номер
320E.46.20.070
Количество на модель
1
№
9
Название детали
Трубопровод
Заводской номер
320CE.34.07.010
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
320CE.34.07.010-01
Количество на модель
1
№
13
Название детали
Зажимной болт
Заводской номер
320.34.07.001
Количество на модель
2
№
16
Название детали
Втулка
Заводской номер
ДЭ-224А.47.00.003
Количество на модель
1
№
18
Название детали
Штуцер
Заводской номер
УДГ1.01.01.004
Количество на модель
2
№
21
Название детали
Штуцер
Заводской номер
УДГ1.01.17.021
Количество на модель
1
№
23
Название детали
Зажимной болт
Заводской номер
УДГ1.05.00.003
Количество на модель
2
№
25
Название детали
Колодка верхняя
Заводской номер
УДГ1.17.04.005
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
M6-6gx40.88.35.0115
Количество на модель
8
№
32
Название детали
Болт
Заводской номер
M10-6gx45.88.35.0115
Количество на модель
2
№
33
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
8
№
36
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
2
№
37
Название детали
Кольцо
Заводской номер
021-025-25-2-2
Количество на модель
1
№
39
Название детали
Кольцо
Заводской номер
026-030-25-2-2
Количество на модель
1
№
40
Название детали
прокладка
Заводской номер
10М3
Количество на модель
1
№
43
Название детали
прокладка
Заводской номер
16М3
Количество на модель
6
№
44
Название детали
прокладка
Заводской номер
22М3
Количество на модель
4
№
45
Название детали
прокладка
Заводской номер
G1М3
Количество на модель
1
№
46
Название детали
Зажим TORRO
Заводской номер
TORRO70-90/12-C7W2
Количество на модель
2
№
50
Название детали
Клапан контроля давления
Заводской номер
620.01.010.51
Количество на модель
1
№
52
Название детали
РВД
Заводской номер
1SN-10-18-650-DKL-DKL90
Количество на модель
1
№
55
Название детали
РВД
Заводской номер
1SN-10-18-800-DKL90-DKL90-90
Количество на модель
1
№
56
Название детали
РВД
Заводской номер
1SN-10-18-850-DKL90-DKL90-270
Количество на модель
1
№
57
Название детали
РВД
Заводской номер
1SN-10-18-900-DKL45-DKL90-270
Количество на модель
1
№
58
Название детали
РВД
Заводской номер
2SN-13-27,5-750-DKL-DKL90
Количество на модель
1
№
61
Название детали
РВД
Заводской номер
2SN-13-27,5-2000-DKL-DKL90
Количество на модель
1
№
62
Название детали
РВД
Заводской номер
2SN-20-21,5-2100-DKL-DKL45(M30x2)
Количество на модель
1
№
65
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Угольник | 320.34.07.020 | 2 | 2 | 2 | |||
| 5 | Гидроцилиндр | 320.34.29.000 | 2 | 2 | 5 | |||
| 8 | Фланец | 320E.46.20.060 | 1 | 1 | 8 | |||
| 9 | Фланец | 320E.46.20.070 | 1 | 1 | 9 | |||
| 12 | Трубопровод | 320CE.34.07.010 | 1 | 1 | 12 | |||
| 13 | Трубопровод | 320CE.34.07.010-01 | 1 | 1 | 13 | |||
| 16 | Зажимной болт | 320.34.07.001 | 2 | 2 | 16 | |||
| 18 | Втулка | ДЭ-224А.47.00.003 | 1 | 1 | 18 | |||
| 21 | Штуцер | УДГ1.01.01.004 | 2 | 2 | 21 | |||
| 23 | Штуцер | УДГ1.01.17.021 | 1 | 1 | 23 | |||
| 25 | Зажимной болт | УДГ1.05.00.003 | 2 | 2 | 25 | |||
| 27 | Колодка верхняя | УДГ1.17.04.005 | 1 | 1 | 27 | |||
| 32 | Болт | M6-6gx40.88.35.0115 | 8 | 8 | 32 | |||
| 33 | Болт | M10-6gx45.88.35.0115 | 2 | 2 | 33 | |||
| 36 | Шайба | 6.65Г.0115 | 8 | 8 | 36 | |||
| 37 | Шайба | 10.65Г.0115 | 2 | 2 | 37 | |||
| 39 | Кольцо | 021-025-25-2-2 | 1 | 1 | 39 | |||
| 40 | Кольцо | 026-030-25-2-2 | 1 | 1 | 40 | |||
| 43 | прокладка | 10М3 | 1 | 1 | 43 | |||
| 44 | прокладка | 16М3 | 6 | 6 | 44 | |||
| 45 | прокладка | 22М3 | 4 | 4 | 45 | |||
| 46 | прокладка | G1М3 | 1 | 1 | 46 | |||
| 50 | Зажим TORRO | TORRO70-90/12-C7W2 | 2 | 2 | 50 | |||
| 52 | Клапан контроля давления | 620.01.010.51 | 1 | 1 | 52 | |||
| 55 | РВД | 1SN-10-18-650-DKL-DKL90 | 1 | 1 | 55 | |||
| 56 | РВД | 1SN-10-18-800-DKL90-DKL90-90 | 1 | 1 | 56 | |||
| 57 | РВД | 1SN-10-18-850-DKL90-DKL90-270 | 1 | 1 | 57 | |||
| 58 | РВД | 1SN-10-18-900-DKL45-DKL90-270 | 1 | 1 | 58 | |||
| 61 | РВД | 2SN-13-27,5-750-DKL-DKL90 | 1 | 1 | 61 | |||
| 62 | РВД | 2SN-13-27,5-2000-DKL-DKL90 | 1 | 1 | 62 | |||
| 65 | РВД | 2SN-20-21,5-2100-DKL-DKL45(M30x2) | 1 | 1 | 65 |
