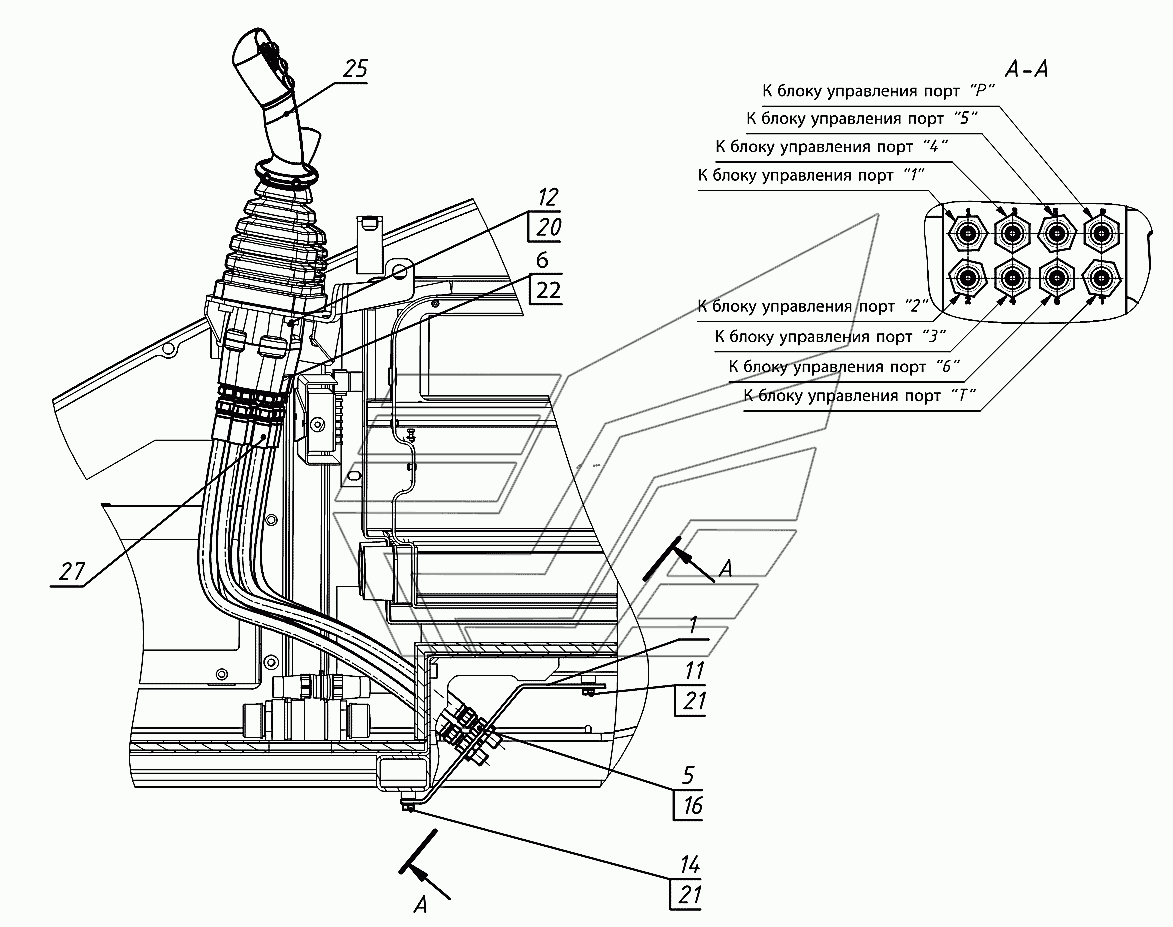

СЕ. Установка блока управления
100%
Название детали
Кронштейн
Заводской номер
320CE.46.50.001
Количество на модель
1
№
1
Название детали
Штуцер
Заводской номер
УДГ1.01.06.001
Количество на модель
8
№
5
Название детали
Штуцер
Заводской номер
УДГ1.01.17.001
Количество на модель
8
№
6
Название детали
Болт
Заводской номер
M8-6gx16.88.35.0115
Количество на модель
4
№
11
Название детали
Винт
Заводской номер
B.M6-6gx20.46.0115
Количество на модель
4
№
12
Название детали
Контргайка
Заводской номер
M14
Количество на модель
8
№
16
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
4
№
20
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
4
№
21
Название детали
Прокладка
Заводской номер
G1/4М3
Количество на модель
8
№
22
Название детали
Блок управления
Заводской номер
HC-RCL3
Количество на модель
1
№
25
Название детали
РВД
Заводской номер
1SN-6-22,5-600-DKL-DKL
Количество на модель
8
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 320CE.46.50.001 | 1 | 1 | 1 | |||
| 5 | Штуцер | УДГ1.01.06.001 | 8 | 8 | 5 | |||
| 6 | Штуцер | УДГ1.01.17.001 | 8 | 8 | 6 | |||
| 11 | Болт | M8-6gx16.88.35.0115 | 4 | 4 | 11 | |||
| 12 | Винт | B.M6-6gx20.46.0115 | 4 | 4 | 12 | |||
| 16 | Контргайка | M14 | 8 | 8 | 16 | |||
| 20 | Шайба | 6.65Г.0115 | 4 | 4 | 20 | |||
| 21 | Шайба | 8.65Г.0115 | 4 | 4 | 21 | |||
| 22 | Прокладка | G1/4М3 | 8 | 8 | 22 | |||
| 25 | Блок управления | HC-RCL3 | 1 | 1 | 25 | |||
| 27 | РВД | 1SN-6-22,5-600-DKL-DKL | 8 | 8 | 27 |
