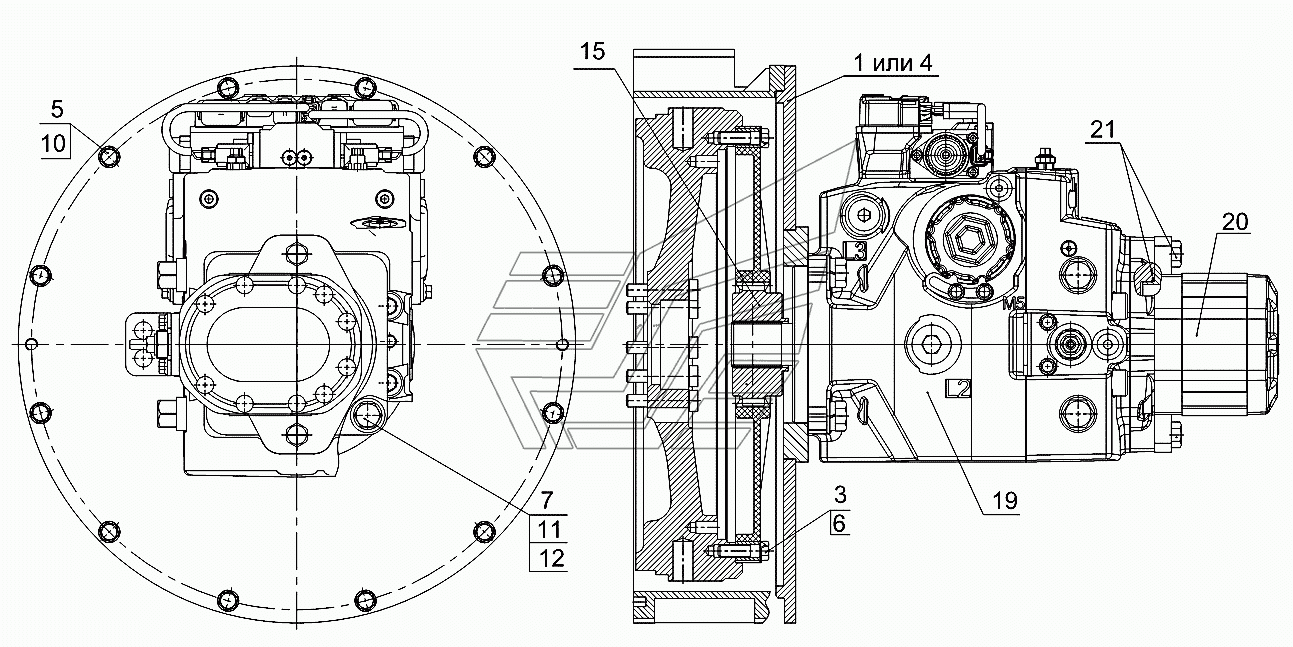

СЕ. Установка насоса
100%
Название детали
Крышка
Заводской номер
320E.16.30.050
Количество на модель
1
№
1
Название детали
Стопорная пластина
Заводской номер
320.16.20.027
Количество на модель
4
№
3
Название детали
Крышка
Заводской номер
320E.16.30.055
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
M10-6gx25.88.35.0115
Количество на модель
12
№
5
Название детали
Болт
Заводской номер
M10-6gx35.88.35.0115
Количество на модель
8
№
6
Название детали
Болт
Заводской номер
M14-6gx40.88.35.0115
Количество на модель
4
№
7
Название детали
Шайба
Заводской номер
10.ОТ.65Г.0115
Количество на модель
12
№
10
Название детали
Шайба
Заводской номер
14.ОТ.65Г.0115
Количество на модель
4
№
11
Название детали
Шайба
Заводской номер
С.14.02.Ст3.0115
Количество на модель
4
№
12
Название детали
Муфта
Заводской номер
№00-042
Количество на модель
1
№
15
Название детали
Насос
Заводской номер
H1P078RAC2C2CD8KG9H3L42L42CP24P2NNND4F
Количество на модель
1
№
19
Название детали
Насос
Заводской номер
SNP3NN/055RNO7SAP1A5A4NNNN/NNNNN
Количество на модель
1
№
20
Название детали
Монтажный комплект тандема насосов
Заводской номер
H1P078+SNP3NN/055
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | 320E.16.30.050 | 1 | 1 | 1 | |||
| 3 | Стопорная пластина | 320.16.20.027 | 4 | 4 | 3 | |||
| 4 | Крышка | 320E.16.30.055 | 1 | 1 | 4 | |||
| 5 | Болт | M10-6gx25.88.35.0115 | 12 | 12 | 5 | |||
| 6 | Болт | M10-6gx35.88.35.0115 | 8 | 8 | 6 | |||
| 7 | Болт | M14-6gx40.88.35.0115 | 4 | 4 | 7 | |||
| 10 | Шайба | 10.ОТ.65Г.0115 | 12 | 12 | 10 | |||
| 11 | Шайба | 14.ОТ.65Г.0115 | 4 | 4 | 11 | |||
| 12 | Шайба | С.14.02.Ст3.0115 | 4 | 4 | 12 | |||
| 15 | Муфта | №00-042 | 1 | 1 | 15 | |||
| 19 | Насос | H1P078RAC2C2CD8KG9H3L42L42CP24P2NNND4F | 1 | 1 | 19 | |||
| 20 | Насос | SNP3NN/055RNO7SAP1A5A4NNNN/NNNNN | 1 | 1 | 20 | |||
| 21 | Монтажный комплект тандема насосов | H1P078+SNP3NN/055 | 1 | 1 | 21 |
