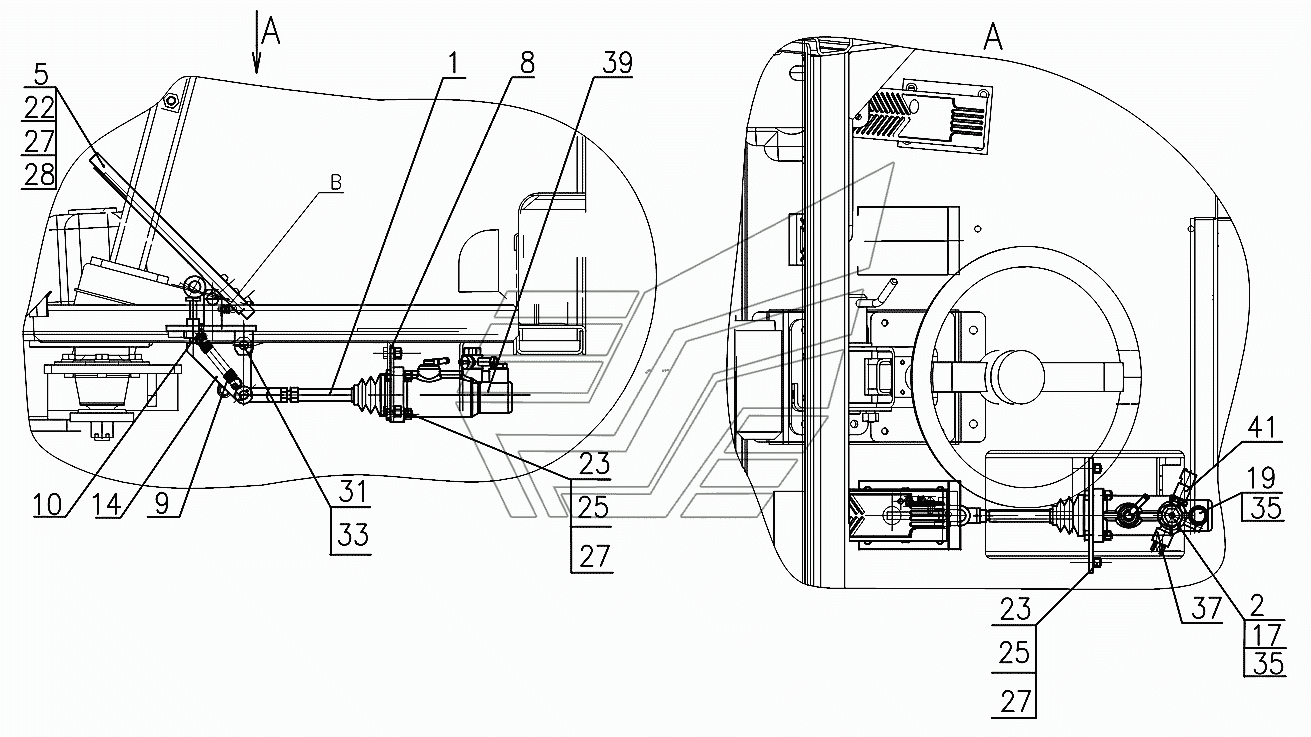

СЕ. Установка главного тормозного цилиндра
100%
Название детали
Тяга
Заводской номер
320CE.35.05.020
Количество на модель
1
№
1
Название детали
Угольник поворотный
Заводской номер
320CE.35.05.110
Количество на модель
1
№
2
Название детали
Педаль
Заводской номер
У10.78.73.000-01
Количество на модель
1
№
5
Название детали
Тарелка
Заводской номер
320.35.05.011
Количество на модель
1
№
8
Название детали
Пружина
Заводской номер
320.35.05.012
Количество на модель
1
№
9
Название детали
Зацеп
Заводской номер
320.35.05.013
Количество на модель
1
№
10
Название детали
Кулиса
Заводской номер
320.50.04.052
Количество на модель
1
№
14
Название детали
Зажимной болт
Заводской номер
УДП.05.00.002
Количество на модель
1
№
17
Название детали
Заглушка
Заводской номер
УДП.09.02.001
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
M8-6gx25.88.35.0115
Количество на модель
4
№
22
Название детали
Болт
Заводской номер
M8-6gx30.88.35.0115
Количество на модель
8
№
23
Название детали
Орех
Заводской номер
M8-6H.8.35.0115
Количество на модель
8
№
25
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
12
№
27
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
4
№
28
Название детали
Шплинт
Заводской номер
3,2x32.019
Количество на модель
1
№
31
Название детали
Вот
Заводской номер
6-12d11x40.45.Ц15.xp
Количество на модель
1
№
33
Название детали
прокладка
Заводской номер
14М3
Количество на модель
3
№
35
Название детали
Выключатель света «Стоп» гидравлический
Заводской номер
ВК12Б-02
Количество на модель
1
№
37
Название детали
Главный тормозной цилиндр
Заводской номер
6306001
Количество на модель
1
№
39
Название детали
Датчик давления MBS
Заводской номер
MBS12503216.C3GB04
Количество на модель
1
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Тяга | 320CE.35.05.020 | 1 | 1 | 1 | |||
| 2 | Угольник поворотный | 320CE.35.05.110 | 1 | 1 | 2 | |||
| 5 | Педаль | У10.78.73.000-01 | 1 | 1 | 5 | |||
| 8 | Тарелка | 320.35.05.011 | 1 | 1 | 8 | |||
| 9 | Пружина | 320.35.05.012 | 1 | 1 | 9 | |||
| 10 | Зацеп | 320.35.05.013 | 1 | 1 | 10 | |||
| 14 | Кулиса | 320.50.04.052 | 1 | 1 | 14 | |||
| 17 | Зажимной болт | УДП.05.00.002 | 1 | 1 | 17 | |||
| 19 | Заглушка | УДП.09.02.001 | 1 | 1 | 19 | |||
| 22 | Болт | M8-6gx25.88.35.0115 | 4 | 4 | 22 | |||
| 23 | Болт | M8-6gx30.88.35.0115 | 8 | 8 | 23 | |||
| 25 | Орех | M8-6H.8.35.0115 | 8 | 8 | 25 | |||
| 27 | Шайба | 8.65Г.0115 | 12 | 12 | 27 | |||
| 28 | Шайба | С.8.02.Ст3.0115 | 4 | 4 | 28 | |||
| 31 | Шплинт | 3,2x32.019 | 1 | 1 | 31 | |||
| 33 | Вот | 6-12d11x40.45.Ц15.xp | 1 | 1 | 33 | |||
| 35 | прокладка | 14М3 | 3 | 3 | 35 | |||
| 37 | Выключатель света «Стоп» гидравлический | ВК12Б-02 | 1 | 1 | 37 | |||
| 39 | Главный тормозной цилиндр | 6306001 | 1 | 1 | 39 | |||
| 41 | Датчик давления MBS | MBS12503216.C3GB04 | 1 | 1 | 41 |
