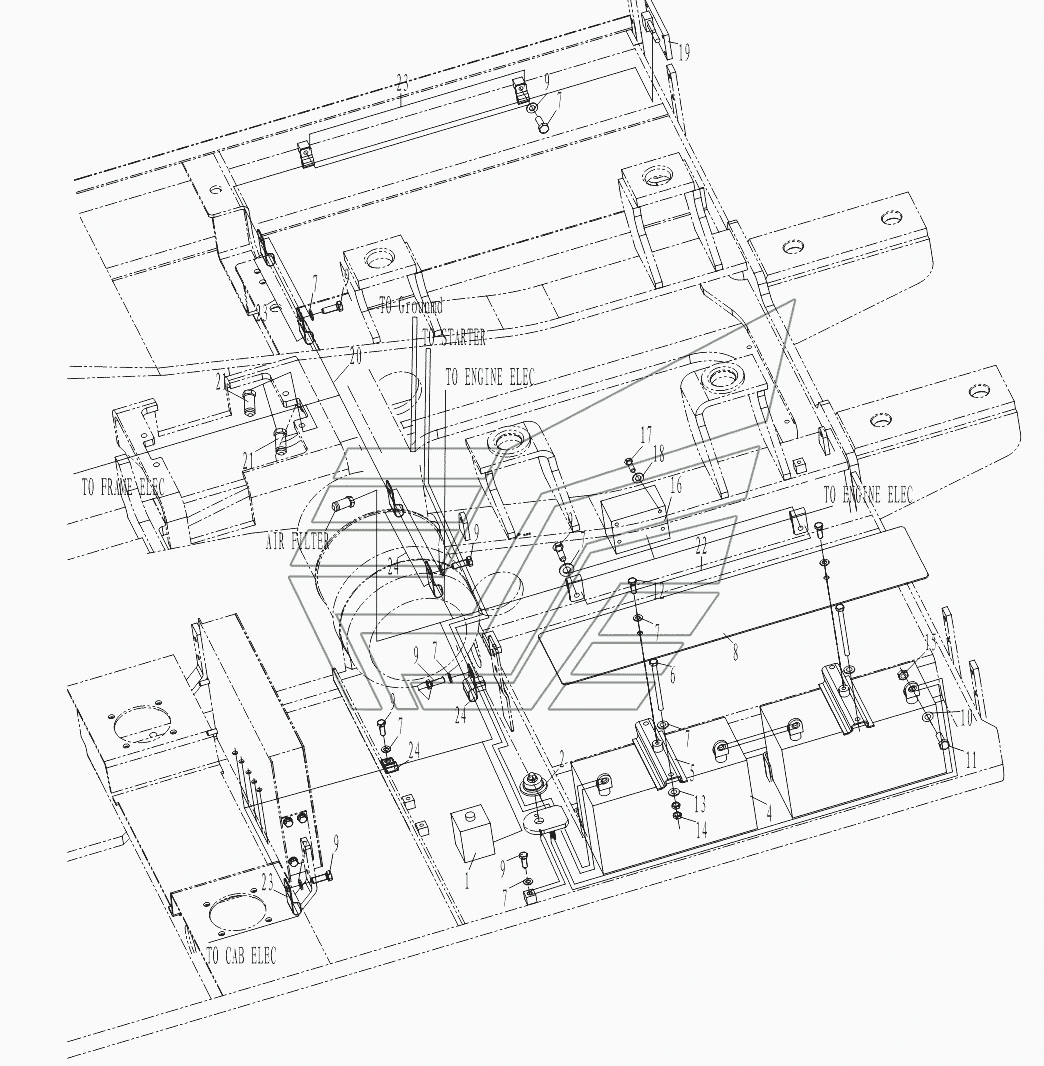

Схема монтажная электрическая
100%
Название детали
Бачок расширительный
Заводской номер
Бачок
Количество на модель
1
№
1
Название детали
Выключатель
Заводской номер
W-11-00104
Количество на модель
1
№
2
Название детали
Земля
Заводской номер
YQ5.512.988
Количество на модель
1
№
3
Название детали
Аккумулятор
Заводской номер
115E41R
Количество на модель
2
№
4
Название детали
Кронштейн АКБ
Заводской номер
320.15.1
Количество на модель
2
№
5
Название детали
Болт
Заводской номер
320.15-2
Количество на модель
4
№
6
Название детали
Шайба
Заводской номер
B-G00097B-00002
Количество на модель
21
№
7
Название детали
БАТАРЕЯ
Заводской номер
320.15-11
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
B-G057830-00001
Количество на модель
12
№
9
Название детали
Шайба
Заводской номер
B-G00097B-00023
Количество на модель
4
№
10
Название детали
Болт
Заводской номер
B-G057830-00139
Количество на модель
4
№
11
Название детали
Болт
Заводской номер
B-G057830-00006
Количество на модель
2
№
12
Название детали
Шайба
Заводской номер
B-Q020490-00001
Количество на модель
8
№
13
Название детали
Орех
Заводской номер
B-G061700-00003
Количество на модель
8
№
14
Название детали
Орех
Заводской номер
B-G061700-00036
Количество на модель
4
№
15
Название детали
Звуковая сигнализация
Заводской номер
W-06-00275
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
B-G057830-00130
Количество на модель
4
№
17
Название детали
Шайба
Заводской номер
B-G000930-00015
Количество на модель
4
№
18
Название детали
Дросселирующее устройство
Заводской номер
YQ4.733.087
Количество на модель
1
№
19
Название детали
Основной степлер
Заводской номер
YQ5.512.985
Количество на модель
1
№
20
Название детали
Переключатель давления
Заводской номер
W-06-00486
Количество на модель
2
№
21
Название детали
Зажим
Заводской номер
B-Q020050-00011
Количество на модель
2
№
22
Название детали
Хомут
Заводской номер
B-Q020050-00012
Количество на модель
5
№
23
Название детали
Зажим
Заводской номер
B-Q020050-00016
Количество на модель
3
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бачок расширительный | Бачок | 1 | 1 | 1 | |||
| 2 | Выключатель | W-11-00104 | 1 | 1 | 2 | |||
| 3 | Земля | YQ5.512.988 | 1 | 1 | 3 | |||
| 4 | Аккумулятор | 115E41R | 2 | 2 | 4 | |||
| 5 | Кронштейн АКБ | 320.15.1 | 2 | 2 | 5 | |||
| 6 | Болт | 320.15-2 | 4 | 4 | 6 | |||
| 7 | Шайба | B-G00097B-00002 | 21 | 21 | 7 | |||
| 8 | БАТАРЕЯ | 320.15-11 | 1 | 1 | 8 | |||
| 9 | Болт | B-G057830-00001 | 12 | 12 | 9 | |||
| 10 | Шайба | B-G00097B-00023 | 4 | 4 | 10 | |||
| 11 | Болт | B-G057830-00139 | 4 | 4 | 11 | |||
| 12 | Болт | B-G057830-00006 | 2 | 2 | 12 | |||
| 13 | Шайба | B-Q020490-00001 | 8 | 8 | 13 | |||
| 14 | Орех | B-G061700-00003 | 8 | 8 | 14 | |||
| 15 | Орех | B-G061700-00036 | 4 | 4 | 15 | |||
| 16 | Звуковая сигнализация | W-06-00275 | 1 | 1 | 16 | |||
| 17 | Болт | B-G057830-00130 | 4 | 4 | 17 | |||
| 18 | Шайба | B-G000930-00015 | 4 | 4 | 18 | |||
| 19 | Дросселирующее устройство | YQ4.733.087 | 1 | 1 | 19 | |||
| 20 | Основной степлер | YQ5.512.985 | 1 | 1 | 20 | |||
| 21 | Переключатель давления | W-06-00486 | 2 | 2 | 21 | |||
| 22 | Зажим | B-Q020050-00011 | 2 | 2 | 22 | |||
| 23 | Хомут | B-Q020050-00012 | 5 | 5 | 23 | |||
| 24 | Зажим | B-Q020050-00016 | 3 | 3 | 24 |
