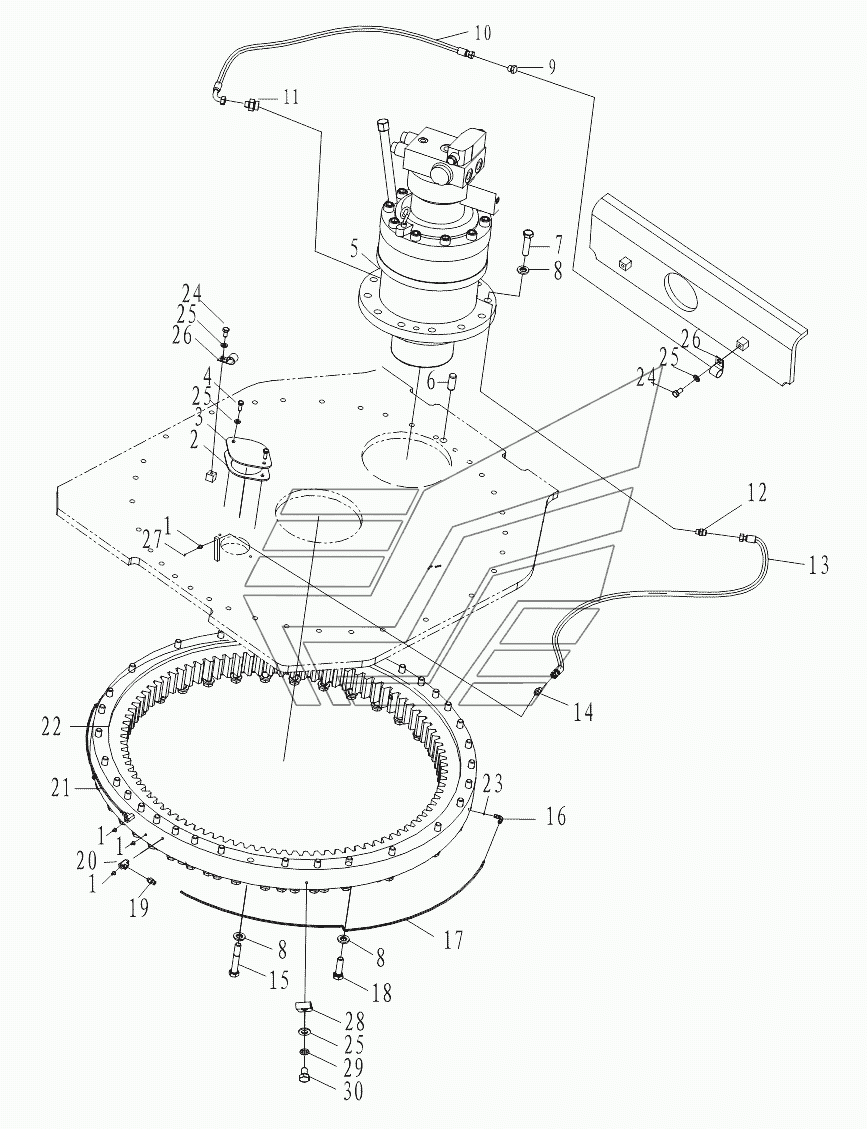

Поворотная платформа
100%
Название детали
Маслёнка
Заводской номер
B-J07940A-00001
Количество на модель
1
№
1
Название детали
Уплотнение
Заводской номер
320.11-2
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
320.11-1
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
B-G057830-00010
Количество на модель
2
№
4
Название детали
Поворотный двигатель
Заводской номер
W-17-00069
Количество на модель
1
№
5
Название детали
Палец
Заводской номер
320.9-3
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
B-G057830-00206
Количество на модель
11
№
7
Название детали
Шайба
Заводской номер
B-Q020490-00011
Количество на модель
81
№
8
Название детали
Переходной разъём
Заводской номер
W-15-00459
Количество на модель
1
№
9
Название детали
Шланг в сборе
Заводской номер
W-16-01398
Количество на модель
1
№
10
Название детали
Переходной разъём
Заводской номер
W-15-00504
Количество на модель
1
№
11
Название детали
Переходной разъём
Заводской номер
W-15-00503
Количество на модель
1
№
12
Название детали
Шланг в сборе
Заводской номер
W-16-01483
Количество на модель
1
№
13
Название детали
Переходной разъём
Заводской номер
W-15-00505
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
B-G057820-00204
Количество на модель
34
№
15
Название детали
Переходной разъём
Заводской номер
W-15-00455
Количество на модель
1
№
16
Название детали
Труба
Заводской номер
320.9-2
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
B-G057830-00199
Количество на модель
36
№
18
Название детали
Переходной разъём
Заводской номер
W-15-00454
Количество на модель
2
№
19
Название детали
Переходной клапан
Заводской номер
320.9-1A
Количество на модель
2
№
20
Название детали
Труба
Заводской номер
320.9-4
Количество на модель
1
№
21
Название детали
Подшипник качения
Заводской номер
W-03-00176
Количество на модель
1
№
22
Название детали
Кольцо уплотнительное
Заводской номер
W-15-00478O
Количество на модель
2
№
23
Название детали
Болт
Заводской номер
B-G057830-00003
Количество на модель
2
№
24
Название детали
Шайба
Заводской номер
B-G00097B-00002
Количество на модель
6
№
25
Название детали
Хомут
Заводской номер
B-Q020050-00012
Количество на модель
2
№
26
Название детали
Колпачёк маслёнки
Заводской номер
W-12-00192
Количество на модель
4
№
27
Название детали
Хомут
Заводской номер
B-Q020050-00013
Количество на модель
2
№
28
Название детали
Шайба
Заводской номер
B-G000930-00001
Количество на модель
2
№
29
Название детали
Болт
Заводской номер
B-G057860-00062
Количество на модель
2
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Маслёнка | B-J07940A-00001 | 1 | 1 | 1 | |||
| 2 | Уплотнение | 320.11-2 | 1 | 1 | 2 | |||
| 3 | Крышка | 320.11-1 | 1 | 1 | 3 | |||
| 4 | Болт | B-G057830-00010 | 2 | 2 | 4 | |||
| 5 | Поворотный двигатель | W-17-00069 | 1 | 1 | 5 | |||
| 6 | Палец | 320.9-3 | 1 | 1 | 6 | |||
| 7 | Болт | B-G057830-00206 | 11 | 11 | 7 | |||
| 8 | Шайба | B-Q020490-00011 | 81 | 81 | 8 | |||
| 9 | Переходной разъём | W-15-00459 | 1 | 1 | 9 | |||
| 10 | Шланг в сборе | W-16-01398 | 1 | 1 | 10 | |||
| 11 | Переходной разъём | W-15-00504 | 1 | 1 | 11 | |||
| 12 | Переходной разъём | W-15-00503 | 1 | 1 | 12 | |||
| 13 | Шланг в сборе | W-16-01483 | 1 | 1 | 13 | |||
| 14 | Переходной разъём | W-15-00505 | 1 | 1 | 14 | |||
| 15 | Болт | B-G057820-00204 | 34 | 34 | 15 | |||
| 16 | Переходной разъём | W-15-00455 | 1 | 1 | 16 | |||
| 17 | Труба | 320.9-2 | 1 | 1 | 17 | |||
| 18 | Болт | B-G057830-00199 | 36 | 36 | 18 | |||
| 19 | Переходной разъём | W-15-00454 | 2 | 2 | 19 | |||
| 20 | Переходной клапан | 320.9-1A | 2 | 2 | 20 | |||
| 21 | Труба | 320.9-4 | 1 | 1 | 21 | |||
| 22 | Подшипник качения | W-03-00176 | 1 | 1 | 22 | |||
| 23 | Кольцо уплотнительное | W-15-00478O | 2 | 2 | 23 | |||
| 24 | Болт | B-G057830-00003 | 2 | 2 | 24 | |||
| 25 | Шайба | B-G00097B-00002 | 6 | 6 | 25 | |||
| 26 | Хомут | B-Q020050-00012 | 2 | 2 | 26 | |||
| 27 | Колпачёк маслёнки | W-12-00192 | 4 | 4 | 27 | |||
| 28 | Хомут | B-Q020050-00013 | 2 | 2 | 28 | |||
| 29 | Шайба | B-G000930-00001 | 2 | 2 | 29 | |||
| 30 | Болт | B-G057860-00062 | 2 | 2 | 30 |
