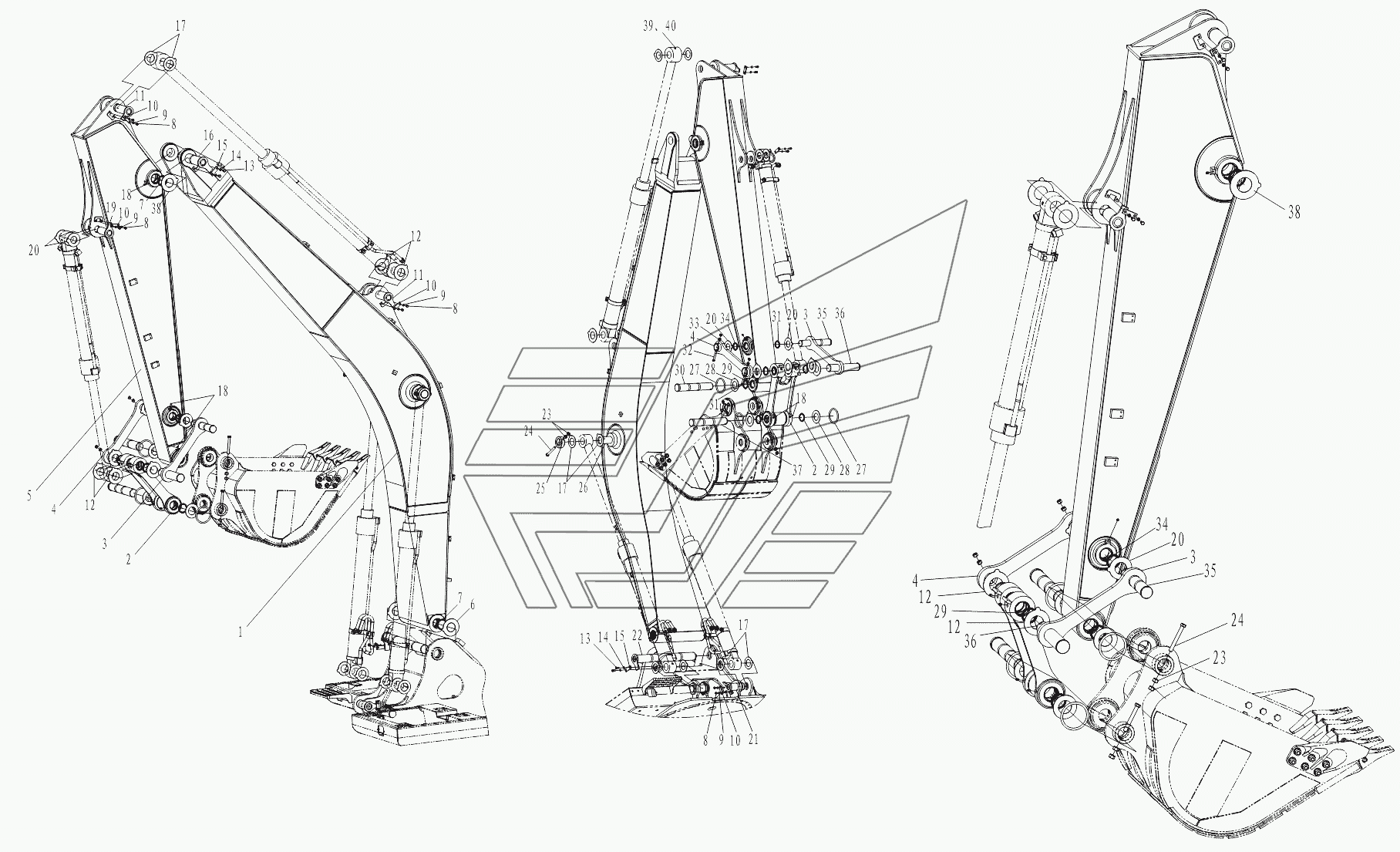

Рабочее оборудование
100%
Название детали
Сборка стрел
Заводской номер
320.7.1
Количество на модель
1
№
1
Название детали
Навеска ковша в сборе
Заводской номер
320.7.3A
Количество на модель
1
№
2
Название детали
Линия управления правая
Заводской номер
320.7-1
Количество на модель
1
№
3
Название детали
Линия управления левая
Заводской номер
320.7.4
Количество на модель
1
№
4
Название детали
Рукоять в сборе
Заводской номер
320.7.2
Количество на модель
1
№
5
Название детали
Шайба-прокладка
Заводской номер
W-12-00211
Количество на модель
2
№
6
Название детали
Шайба-прокладка
Заводской номер
W-12-00210
Количество на модель
2
№
6
Название детали
Пыльник
Заводской номер
B-Q01201B-00009
Количество на модель
4
№
7
Название детали
Болт
Заводской номер
B-G057830-00030
Количество на модель
10
№
8
Название детали
Шайба
Заводской номер
B-G000930-00003
Количество на модель
10
№
9
Название детали
Прижимная пластина
Заводской номер
320.7-12
Количество на модель
5
№
10
Название детали
Палец в сборе
Заводской номер
320.7.7
Количество на модель
2
№
11
Название детали
Шайба-прокладка
Заводской номер
W-12-00208
Количество на модель
3
№
12
Название детали
Шайба-прокладка
Заводской номер
W-12-00209
Количество на модель
3
№
12
Название детали
Болт
Заводской номер
B-G057830-00154
Количество на модель
4
№
13
Название детали
Шайба
Заводской номер
B-G000930-00005
Количество на модель
4
№
14
Название детали
Прижимная пластина
Заводской номер
320.7-13
Количество на модель
2
№
15
Название детали
Палец в сборе
Заводской номер
320.7.8B
Количество на модель
1
№
16
Название детали
Шайба-прокладка
Заводской номер
W-12-00212
Количество на модель
7
№
17
Название детали
Шайба-прокладка
Заводской номер
W-12-00213
Количество на модель
6
№
17
Название детали
Маслёнка
Заводской номер
B-J07940A-00001
Количество на модель
15
№
18
Название детали
Палец в сборе
Заводской номер
320.7.9
Количество на модель
1
№
19
Название детали
Шайба-прокладка
Заводской номер
W-12-00215
Количество на модель
2
№
20
Название детали
Шайба-прокладка
Заводской номер
W-12-00214
Количество на модель
4
№
20
Название детали
Палец в сборе
Заводской номер
320.7.6
Количество на модель
2
№
21
Название детали
Палец в сборе
Заводской номер
320.7.5A
Количество на модель
1
№
22
Название детали
Провод
Заводской номер
B-G061700-00018
Количество на модель
1
№
23
Название детали
Болт
Заводской номер
B-G057820-00274
Количество на модель
4
№
24
Название детали
Втулка фиксирующая
Заводской номер
320.7-6
Количество на модель
2
№
25
Название детали
Палец
Заводской номер
320.7-3
Количество на модель
1
№
26
Название детали
Кольцо уплотнительное
Заводской номер
B-Q01201G-00003
Количество на модель
4
№
27
Название детали
Шайба-прокладка
Заводской номер
320.7-11
Количество на модель
4
№
28
Название детали
Пыльник
Заводской номер
B-Q01201B-00012
Количество на модель
8
№
29
Название детали
Палец
Заводской номер
320.7-2
Количество на модель
1
№
30
Название детали
Болт
Заводской номер
B-G057820-00262
Количество на модель
1
№
31
Название детали
Болт
Заводской номер
B-G057820-00074
Количество на модель
1
№
32
Название детали
Орех
Заводской номер
B-G061700-00014
Количество на модель
4
№
33
Название детали
Пыльник
Заводской номер
B-Q01201B-00007
Количество на модель
2
№
34
Название детали
Палец
Заводской номер
320.7-5
Количество на модель
1
№
35
Название детали
Палец
Заводской номер
320.7-4
Количество на модель
1
№
36
Название детали
Палец
Заводской номер
320.7-2A
Количество на модель
1
№
37
Название детали
Шайба-прокладка
Заводской номер
W-12-00239
Количество на модель
1
№
38
Название детали
Шайба-прокладка
Заводской номер
W-12-00240
Количество на модель
2
№
38
Название детали
Маслёнка
Заводской номер
B-J07940B-00001
Количество на модель
1
№
39
Название детали
Колпачёк маслёнки
Заводской номер
W-12-00192
Количество на модель
16
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Сборка стрел | 320.7.1 | 1 | 1 | 1 | |||
| 2 | Навеска ковша в сборе | 320.7.3A | 1 | 1 | 2 | |||
| 3 | Линия управления правая | 320.7-1 | 1 | 1 | 3 | |||
| 4 | Линия управления левая | 320.7.4 | 1 | 1 | 4 | |||
| 5 | Рукоять в сборе | 320.7.2 | 1 | 1 | 5 | |||
| 6 | Шайба-прокладка | W-12-00211 | 2 | 2 | 6 | |||
| 6 | Шайба-прокладка | W-12-00210 | 2 | 2 | 6 | |||
| 7 | Пыльник | B-Q01201B-00009 | 4 | 4 | 7 | |||
| 8 | Болт | B-G057830-00030 | 10 | 10 | 8 | |||
| 9 | Шайба | B-G000930-00003 | 10 | 10 | 9 | |||
| 10 | Прижимная пластина | 320.7-12 | 5 | 5 | 10 | |||
| 11 | Палец в сборе | 320.7.7 | 2 | 2 | 11 | |||
| 12 | Шайба-прокладка | W-12-00208 | 3 | 3 | 12 | |||
| 12 | Шайба-прокладка | W-12-00209 | 3 | 3 | 12 | |||
| 13 | Болт | B-G057830-00154 | 4 | 4 | 13 | |||
| 14 | Шайба | B-G000930-00005 | 4 | 4 | 14 | |||
| 15 | Прижимная пластина | 320.7-13 | 2 | 2 | 15 | |||
| 16 | Палец в сборе | 320.7.8B | 1 | 1 | 16 | |||
| 17 | Шайба-прокладка | W-12-00212 | 7 | 7 | 17 | |||
| 17 | Шайба-прокладка | W-12-00213 | 6 | 6 | 17 | |||
| 18 | Маслёнка | B-J07940A-00001 | 15 | 15 | 18 | |||
| 19 | Палец в сборе | 320.7.9 | 1 | 1 | 19 | |||
| 20 | Шайба-прокладка | W-12-00215 | 2 | 2 | 20 | |||
| 20 | Шайба-прокладка | W-12-00214 | 4 | 4 | 20 | |||
| 21 | Палец в сборе | 320.7.6 | 2 | 2 | 21 | |||
| 22 | Палец в сборе | 320.7.5A | 1 | 1 | 22 | |||
| 23 | Провод | B-G061700-00018 | 1 | 1 | 23 | |||
| 24 | Болт | B-G057820-00274 | 4 | 4 | 24 | |||
| 25 | Втулка фиксирующая | 320.7-6 | 2 | 2 | 25 | |||
| 26 | Палец | 320.7-3 | 1 | 1 | 26 | |||
| 27 | Кольцо уплотнительное | B-Q01201G-00003 | 4 | 4 | 27 | |||
| 28 | Шайба-прокладка | 320.7-11 | 4 | 4 | 28 | |||
| 29 | Пыльник | B-Q01201B-00012 | 8 | 8 | 29 | |||
| 30 | Палец | 320.7-2 | 1 | 1 | 30 | |||
| 31 | Болт | B-G057820-00262 | 1 | 1 | 31 | |||
| 32 | Болт | B-G057820-00074 | 1 | 1 | 32 | |||
| 33 | Орех | B-G061700-00014 | 4 | 4 | 33 | |||
| 34 | Пыльник | B-Q01201B-00007 | 2 | 2 | 34 | |||
| 35 | Палец | 320.7-5 | 1 | 1 | 35 | |||
| 36 | Палец | 320.7-4 | 1 | 1 | 36 | |||
| 37 | Палец | 320.7-2A | 1 | 1 | 37 | |||
| 38 | Шайба-прокладка | W-12-00239 | 1 | 1 | 38 | |||
| 38 | Шайба-прокладка | W-12-00240 | 2 | 2 | 38 | |||
| 39 | Маслёнка | B-J07940B-00001 | 1 | 1 | 39 | |||
| 40 | Колпачёк маслёнки | W-12-00192 | 16 | 16 | 40 |
