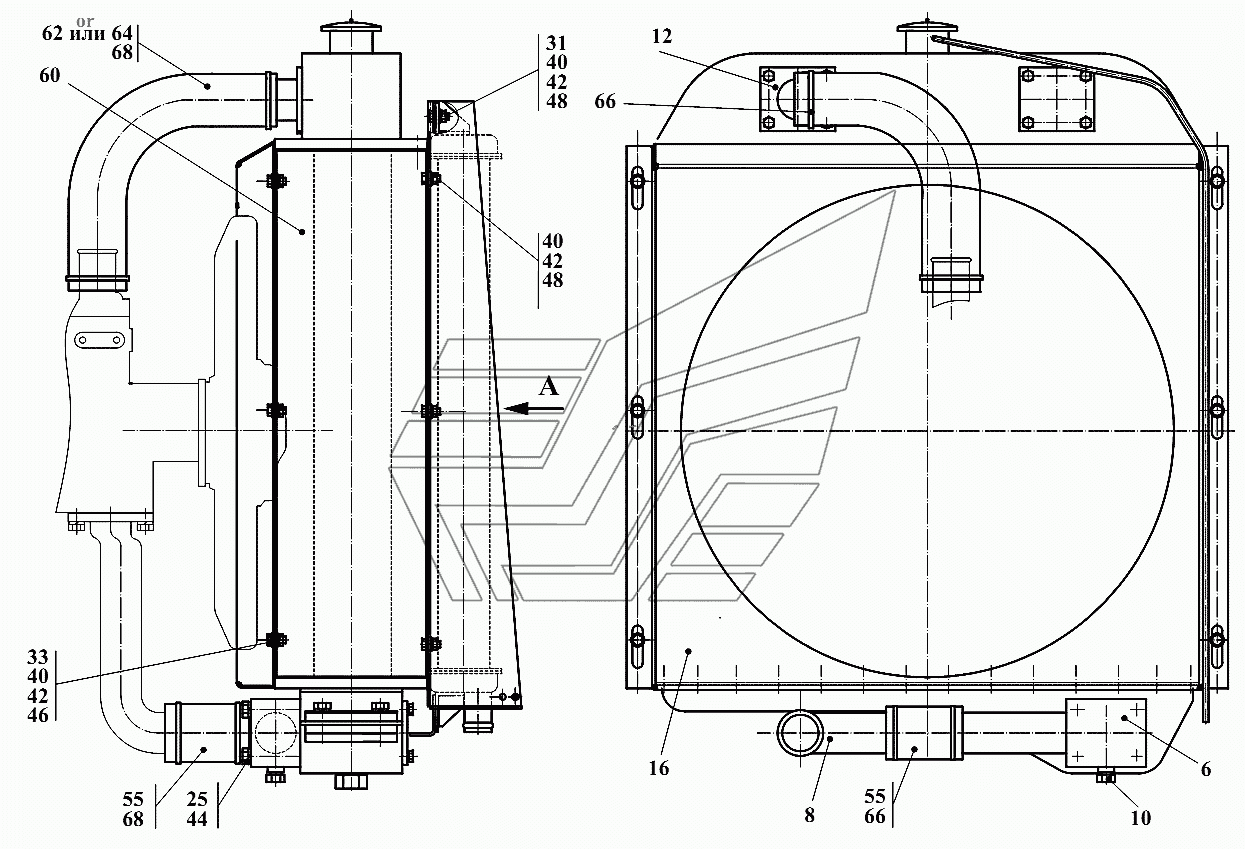

Установка радиаторов
100%
Название детали
Рамка
Заводской номер
ТО-28.02.20.030
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
ТО-28А.02.07.300
Количество на модель
1
№
6
Название детали
Патрубок
Заводской номер
ТО-28А.02.07.500
Количество на модель
1
№
8
Название детали
Переходник
Заводской номер
ТО-28А.02.12.000
Количество на модель
1
№
12
Название детали
Кожух
Заводской номер
2551.02.06.204
Количество на модель
1
№
16
Название детали
Пластина
Заводской номер
ТО-18.02.10.013
Количество на модель
2
№
18
Название детали
Пластина
Заводской номер
ТО-18.02.10.021
Количество на модель
6
№
20
Название детали
Пробка
Заводской номер
ТО-18Б.72.02.001
Количество на модель
1
№
23
Название детали
Болт
Заводской номер
ТО-28А.02.07.001
Количество на модель
4
№
25
Название детали
Трубка
Заводской номер
ТО-28А.02.14.001
Количество на модель
4
№
27
Название детали
Заглушка
Заводской номер
УДГ1.09.03.002
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
М8-6gx20.88.35.0115
Количество на модель
8
№
31
Название детали
Болт
Заводской номер
М8-6gx25.88.35.0115
Количество на модель
12
№
33
Название детали
Болт
Заводской номер
М12-6gx50.88.35.0115
Количество на модель
4
№
36
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
20
№
40
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
20
№
42
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
8
№
44
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
12
№
46
Название детали
прокладка
Заводской номер
27М3
Количество на модель
1
№
50
Название детали
Рукав
Заводской номер
54x68-1.2
Количество на модель
2
№
55
Название детали
Водяной радиатор
Заводской номер
М04У.13.003-1-01
Количество на модель
1
№
60
Название детали
Патрубок
Заводской номер
725.86.01.567
Количество на модель
1
№
62
Название детали
Патрубок
Заводской номер
90VENASIL200ID=54/48L=220x220
Количество на модель
1
№
64
Название детали
Хомут
Заводской номер
TORRO50-70/9-C7W2
Количество на модель
2
№
66
Название детали
Зажим
Заводской номер
TORRO60-80/12-C7W2
Количество на модель
4
№
68
Название детали
Радиатор масляный
Заводской номер
235Т-1714010
Количество на модель
2
№
70
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 4 | Рамка | ТО-28.02.20.030 | 1 | 1 | 4 | |||
| 6 | Трубопровод | ТО-28А.02.07.300 | 1 | 1 | 6 | |||
| 8 | Патрубок | ТО-28А.02.07.500 | 1 | 1 | 8 | |||
| 12 | Переходник | ТО-28А.02.12.000 | 1 | 1 | 12 | |||
| 16 | Кожух | 2551.02.06.204 | 1 | 1 | 16 | |||
| 18 | Пластина | ТО-18.02.10.013 | 2 | 2 | 18 | |||
| 20 | Пластина | ТО-18.02.10.021 | 6 | 6 | 20 | |||
| 23 | Пробка | ТО-18Б.72.02.001 | 1 | 1 | 23 | |||
| 25 | Болт | ТО-28А.02.07.001 | 4 | 4 | 25 | |||
| 27 | Трубка | ТО-28А.02.14.001 | 4 | 4 | 27 | |||
| 28 | Заглушка | УДГ1.09.03.002 | 1 | 1 | 28 | |||
| 31 | Болт | М8-6gx20.88.35.0115 | 8 | 8 | 31 | |||
| 33 | Болт | М8-6gx25.88.35.0115 | 12 | 12 | 33 | |||
| 36 | Болт | М12-6gx50.88.35.0115 | 4 | 4 | 36 | |||
| 40 | Орех | М8-6H.8.35.0115 | 20 | 20 | 40 | |||
| 42 | Шайба | 8.65Г.0115 | 20 | 20 | 42 | |||
| 44 | Шайба | 12.65Г.0115 | 8 | 8 | 44 | |||
| 46 | Шайба | С.8.02.Ст3.0115 | 12 | 12 | 46 | |||
| 50 | прокладка | 27М3 | 1 | 1 | 50 | |||
| 55 | Рукав | 54x68-1.2 | 2 | 2 | 55 | |||
| 60 | Водяной радиатор | М04У.13.003-1-01 | 1 | 1 | 60 | |||
| 62 | Патрубок | 725.86.01.567 | 1 | 1 | 62 | |||
| 64 | Патрубок | 90VENASIL200ID=54/48L=220x220 | 1 | 1 | 64 | |||
| 66 | Хомут | TORRO50-70/9-C7W2 | 2 | 2 | 66 | |||
| 68 | Зажим | TORRO60-80/12-C7W2 | 4 | 4 | 68 | |||
| 70 | Радиатор масляный | 235Т-1714010 | 2 | 2 | 70 |
